Zählerschrank eHZ 5 Zählerplätze (mit ABB BKE-I), 1 Leerplatz, Höhe 1100mm
Ein Zählerschrank mit fünf Zählerplätzen und einem zusätzlichen Leerplatz bietet eine durchdachte Lösung für Mehrfamilienhäuser mit bis zu fünf Wohneinheiten oder als Erweiterungseinheit in Anlage-Strukturen. Der frei verfügbare Reserveplatz ermöglicht dabei zukünftige Erweiterungen, so bleibt das System flexibel und zukunftssicher.
Das integrierte Verteilerfeld mit sieben Reihen gewährleistet ausreichend Raum für Sicherungs- und Steuergeräte sowie eine übersichtliche Verdrahtung gemäß den Anforderungen moderner Elektroinstallationen. Zudem erlaubt die vor verdrahtete Konstruktion eine effiziente Montage im Neubau wie bei der Sanierung.
Gefertigt in Deutschland überzeugt dieser Zählerschrank durch solide Bauweise, normgerechte Ausführung und eine modulare Struktur, die steigende Anforderungen problemlos mitträgt. So entsteht eine verlässliche und langlebige Lösung für den Elektroinstallateur und Betreiber.

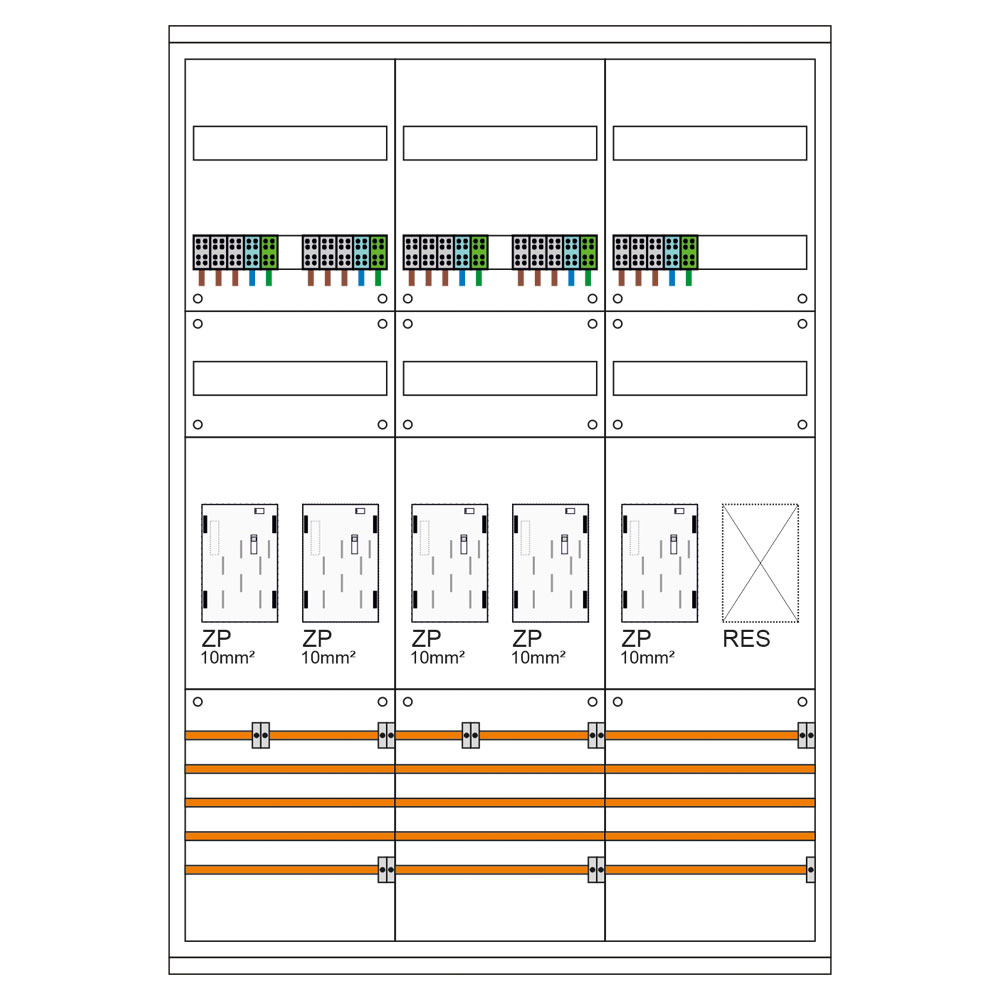

Darin eingebaut
- 5 Stück eHZ-Zählerplatz mit ABB BKEI montiert gem. VDE-AR-N 4100
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
Merkmale
| Höhe: |
1100 mm |
| Breite: |
800 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
5 |
| Anzahl Leerplatz: |
1 |
| Anzahl Felder: |
3 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Zählerschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
