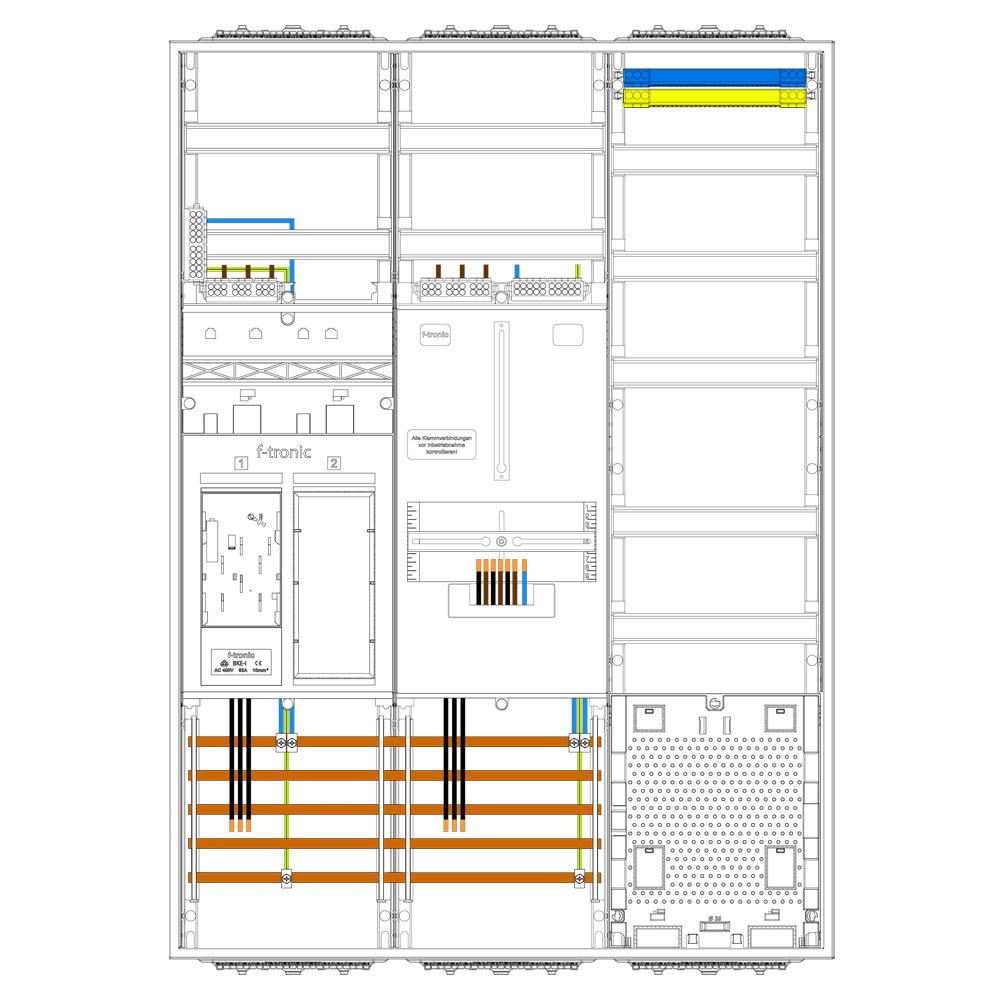

F-Tronic Zählerschrank 1x eHZ Zählerplatz, 1 Leerplatz | 1x 3.HZ Zählerplatz | Verteilerfelder, APZ-Platz
Dieser F-Tronic Zählerschrank kombiniert auf durchdachte Weise zwei unterschiedliche Zählerplätze: einen eHZ-Zählerplatz für elektronische Haushaltszähler sowie einen 3.HZ-Zählerplatz für klassische 3-phasige Zähler. Durch diese besondere Konfiguration eignet sich der Schrank ideal für Installationen, in denen beide Zählertypen gleichzeitig benötigt werden, beispielsweise bei Bestandsanlagen mit Nachrüstung moderner Messsysteme oder bei gemischten Energieverteilungen.
Verstärkt wird die Flexibilität durch einen zusätzlichen eHZ-Leerplatz, der eine spätere Erweiterung ermöglicht, ohne dass ein kompletter Schranktausch notwendig wird. Ergänzt wird das System durch ein Verteilerfeld mit APZ-Platz (Abschlusspunkt Zählerplatz), das ausreichend Raum für Sicherungen, Leitungsschutzschalter oder intelligente Messeinrichtungen bietet. Diese Kombination aus Zählerplätzen und Verteilerbereich macht den Schrank zu einer wirtschaftlichen und zukunftssicheren Lösung.
Gefertigt in bewährter Industriequalität von F-Tronic überzeugt der Schrank durch robuste Verarbeitung, normgerechte Ausführung und einfache Montage. Er ist für Wohn- und Gewerbeinstallationen optimiert und unterstützt sowohl klassische als auch moderne Energieverteilungsanforderungen. Ein vielseitiges Produkt, das Planern und Installateuren maximale Flexibilität bietet.
Darin eingebaut
- 1 Stück eHZ-Zählerplatz montiert gem. VDE-AR-N 4100
- 1 Stück eHZ-Leerplatz (Reserveplatz)
- 1 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1x Verteilerfelder 5-reihig mit APZ-Platz
- 1x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²
Zusätzlich im Lieferumfang enthalten
- Sammelschienenisolierung (teilweise)
- Abdeckstreifen
Merkmale
| Höhe: |
1100 mm |
| Breite: |
800 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
1x eHZ & 1x 3.HZ |
| Anzahl Leerplatz: |
1x eHZ |
| Anzahl Verteilerreihen: |
5 |
| APZ-Platz: |
Ja |
| Hersteller: |
F-Tronic |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP31 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahtete Zählerfelder |
| Zähleraufnahme: |
eHZ & 3.HZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
