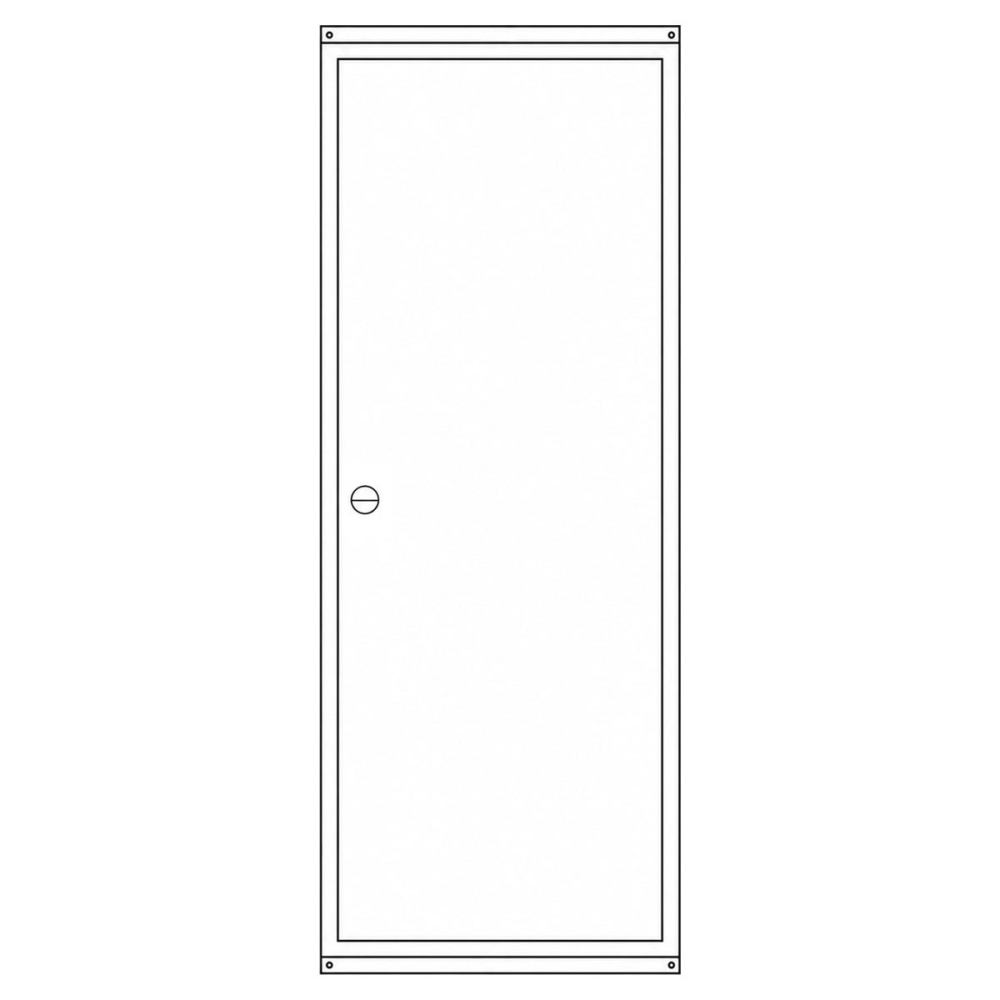

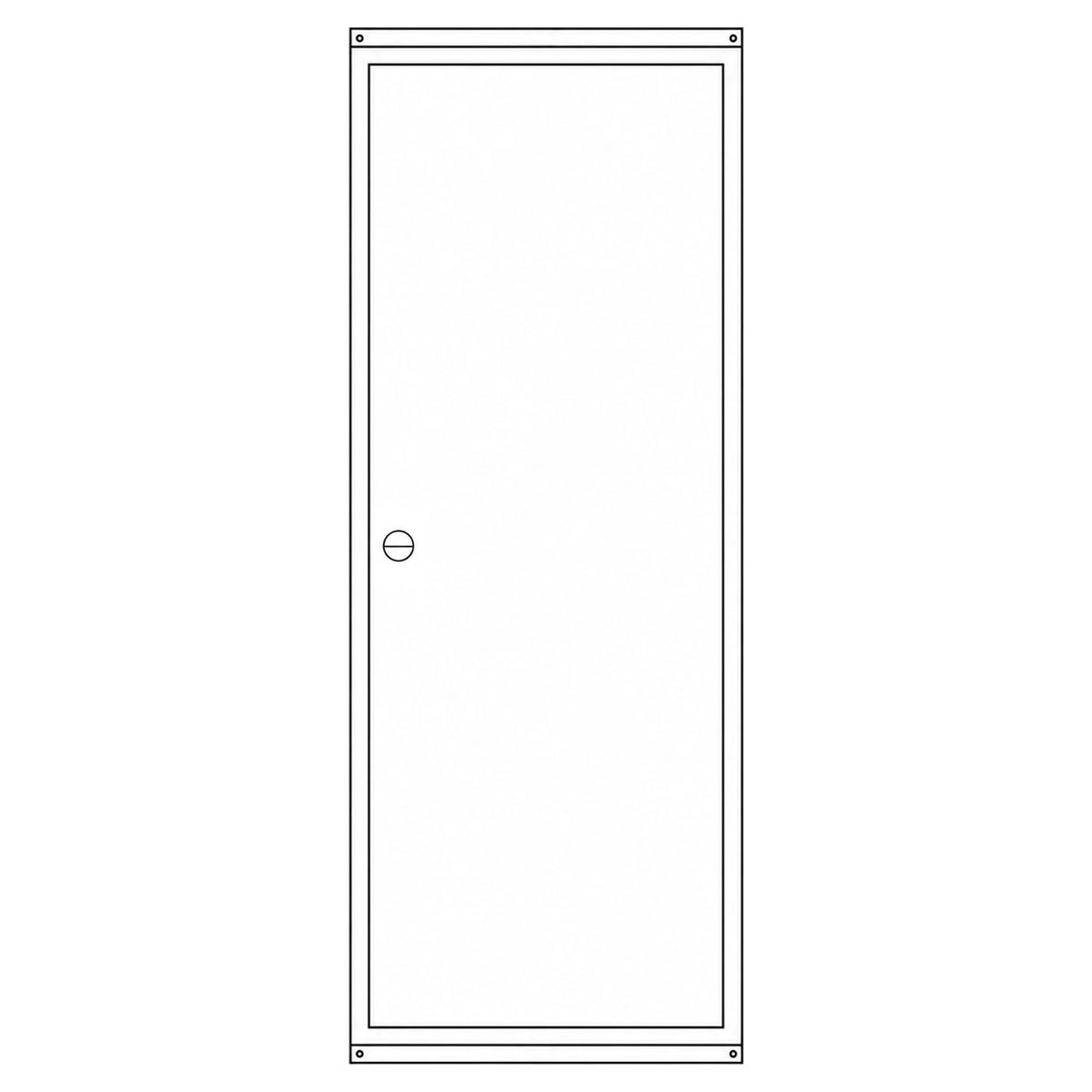

Zählerschrank 3.HZ 1 Zählerplatz, Verteiler, TK-Feld, Höhe 1400 mm
Der Zählerschrank 3.HZ mit 1 Zählerplatz, 2-reihigem Verteilerfeld und 9-reihigem TK-Feld ist die ideale Lösung für moderne Gebäudeinstallationen mit erhöhtem Platzbedarf für Kommunikations- und Netzwerktechnik. Er eignet sich besonders für Einfamilienhäuser, kleine Gewerbeeinheiten oder als Erweiterung bestehender Anlagen.
Das 2-reihige Verteilerfeld bietet ausreichend Raum für Schutz- und Steuerkomponenten, während das großzügige 9-reihige Telekommunikationsfeld (TK-Feld) optimal für Netzwerktechnik, Router, Patchpanels oder Glasfaserkomponenten genutzt werden kann. Damit ist der Schrank bestens vorbereitet für aktuelle Anforderungen im Bereich Smart Home und strukturierte Gebäudeverkabelung.
Gefertigt Made in Germany überzeugt dieser Zählerschrank durch robuste Qualität, langlebige Materialien und normgerechte Verarbeitung. Die durchdachte Innenraumaufteilung sorgt für eine einfache Montage und flexible Erweiterungsmöglichkeiten, ideal für professionelle Elektroinstallationen mit Weitblick.
Darin eingebaut
- 1 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 2-reihig inkl. N/PE-Schiene
- TK (Telekommunikations/Multimediafeld) 9-reihig
- - Ausführung als Leerfeld inkl. gelochter Montageplatten -
Merkmale
| Höhe: |
1400 mm |
| Breite: |
550 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
1 |
| Anzahl Verteilerreihen: |
2 |
| Anzahl TK-Reihen: |
9 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
