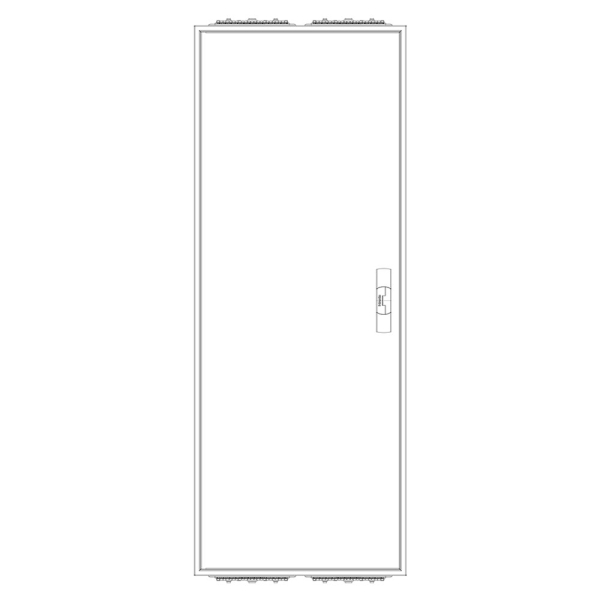

F-TRONIC Zählerschrank 3.HZ 2 Zählerplätze, Verteilerfeld, APZ, Höhe 1400mm
Der F-Tronic Zählerschrank 3.HZ mit 2 Zählerplätzen, Verteilerfeld und APZ (Höhe 1400mm) ist eine kompakte und normgerechte Lösung für die Energieverteilung in Wohn- und Gewerbeobjekten. Zwei 3-HZ-Zählerplätze, ein integrierter APZ (Abschlusspunkt Zählerplatz) sowie ein Verteilerfeld erfüllen die aktuellen technischen Anschlussbedingungen und bieten gleichzeitig Vorbereitung für Smart-Meter und zukünftige Messtechnik. Das pulverbeschichtete Stahlblechgehäuse gewährleistet hohe Stabilität und Sicherheit.
Das 5-reihige Verteilerfeld bietet ausreichend Platz für Leitungsschutz-, FI-Schalter und Hauptschalter. Vorverdrahtete Zählerplätze reduzieren den Installationsaufwand erheblich und ermöglichen eine schnelle, effiziente Montage bei Neubauten, Sanierungen oder dem Austausch bestehender Anlagen. Großzügige Anschlussräume und ein guter Zugang zur Sammelschiene sorgen für eine übersichtliche und saubere Verdrahtung.
Mit 1400mm Höhe und 800mm Breite bietet der Zählerschrank viel Installationsraum bei gleichzeitig platzsparender Bauweise. Die Schutzart sorgt für zuverlässigen Berührungs- und Fremdkörperschutz. In Verkehrsweiß gehalten, fügt sich der Schrank dezent in Technik- und Hausanschlussräume ein und eignet sich ideal für Zweifamilienhäuser, kleine Wohnanlagen und Gewerbeobjekte mit zwei Messstellen.

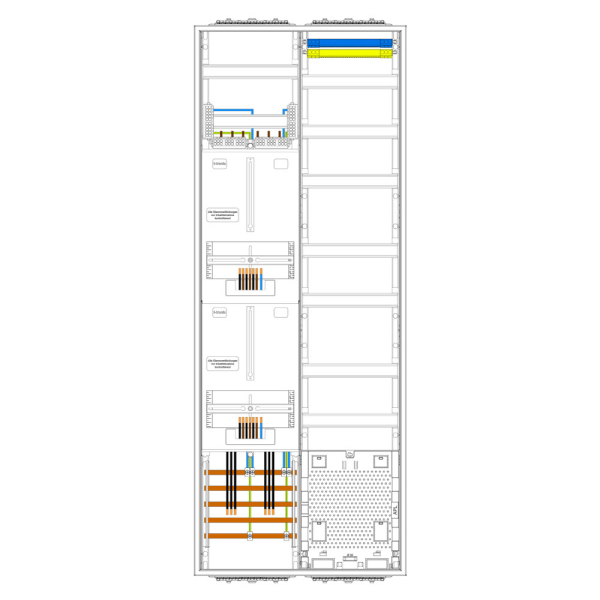

Darin eingebaut
- 2 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene und APZ-Platz
- 1x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²
Zusätzlich im Lieferumfang enthalten
- Sammelschienenisolierung (teilweise)
- Abdeckstreifen
Merkmale
| Höhe: |
1400 mm |
| Breite: |
550 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
2 |
| Anzahl Verteilerreihen: |
7 |
| APZ-Platz: |
Ja |
| Hersteller: |
F-Tronic |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP31 / IP43 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahtete Zählerfelder |
| Zähleraufnahme: |
3.HZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
