Zählerschrank 3.HZ 10 Zählerplätze, Verteiler, APZ | 1400mm | SCHIEGL

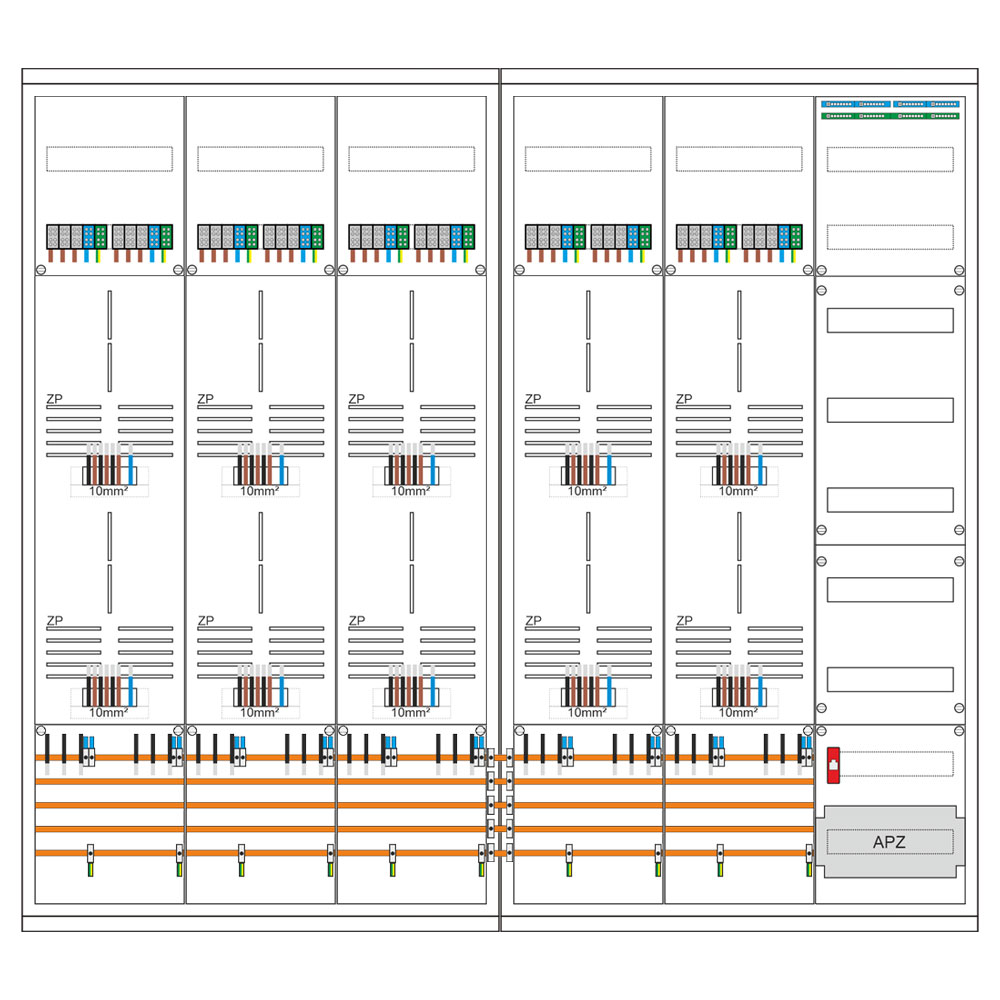

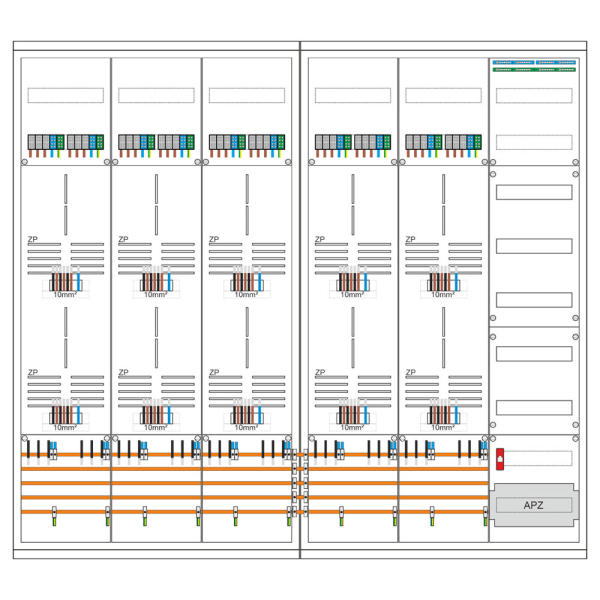

Ausgelegt für den Einsatz in Mehrfamilienhäusern, Wohngebäuden mit mehreren Nutzungseinheiten oder Gewerbeobjekten, bietet der 3.HZ-Zählerschrank von Schiegl Platz für 10 Zählerplätze in einer normgerechten und platzsparenden Ausführung.
Ein integrierter 7-reihiger Verteiler schafft ausreichend Raum für Schutzschalter, FI-Schalter und Steuerkomponenten. Zudem ist der Schrank mit einem APZ-Platz (Anschlusspunkt Zählerplatz) ausgestattet, ideal für die einfache Integration von intelligenten Messsystemen. Damit ist die Anlage bestens auf die Digitalisierung der Energieversorgung vorbereitet.
Hergestellt in Deutschland nach höchsten Qualitätsstandards, überzeugt der Zählerschrank durch Langlebigkeit, Sicherheit und professionelle Verarbeitung – Made in Germany. Die ideale Lösung für zukunftssichere Elektroinstallationen im Wohnungsbau.
Darin eingebaut

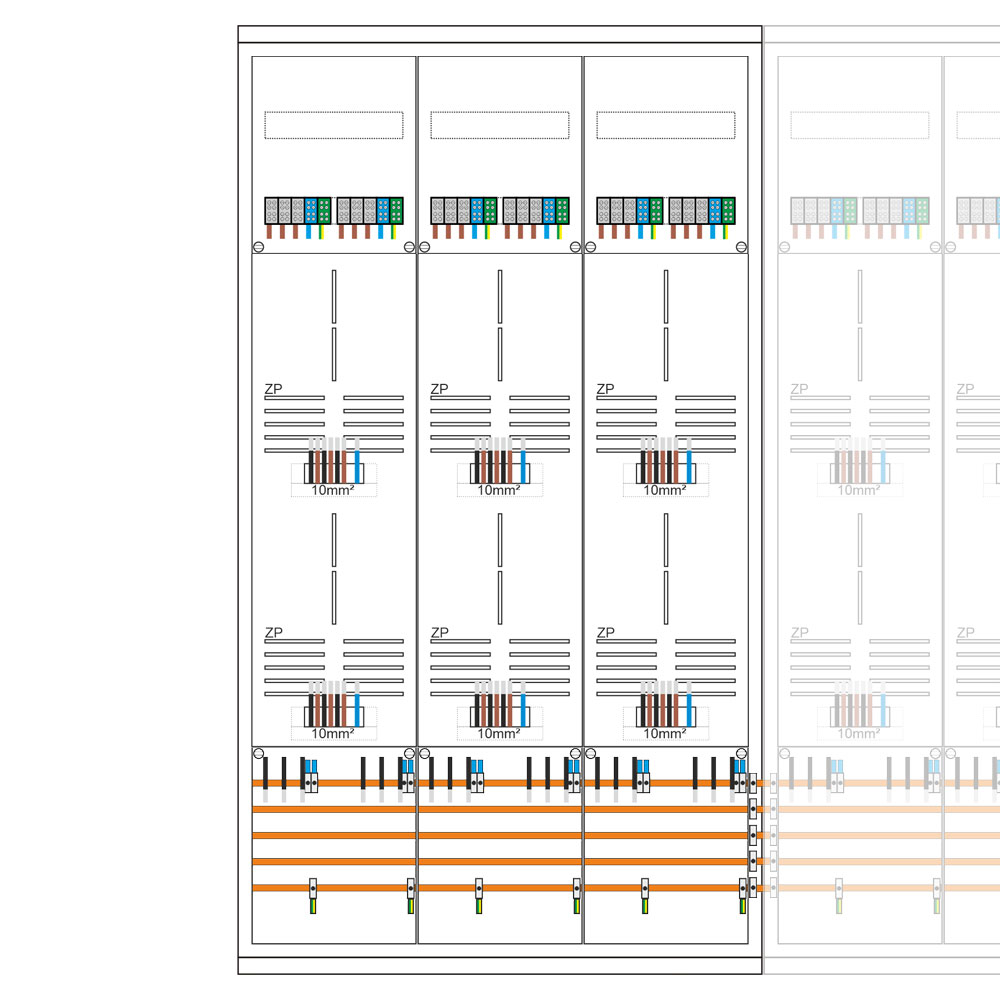

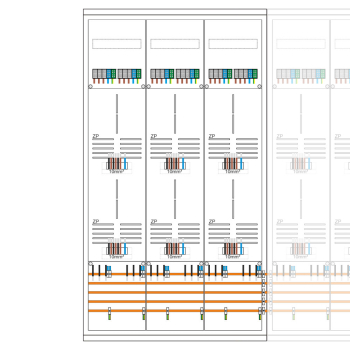

- 10 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²

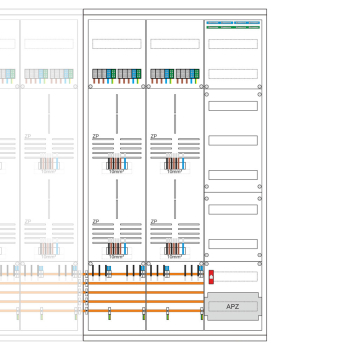

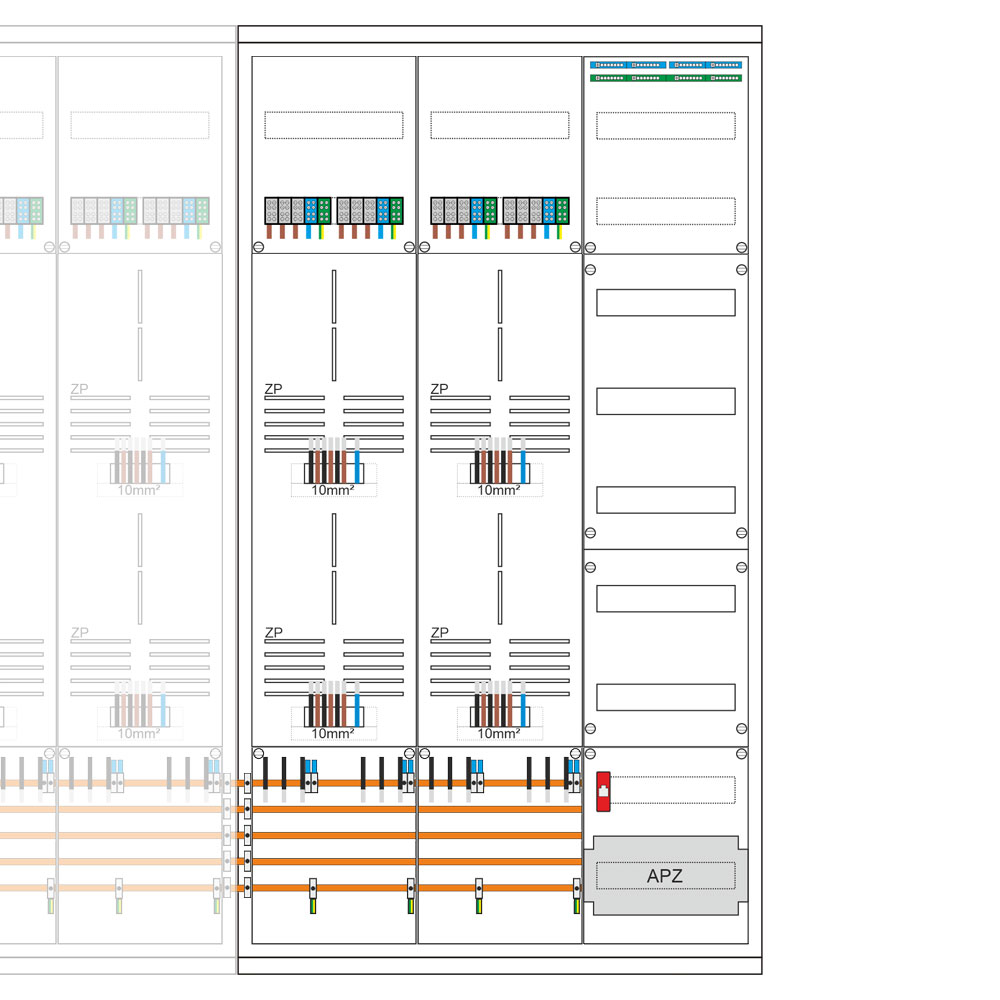

- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene + APZ-Platz
Zusätzlich im Lieferumfang enthalten
- 1 x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1 x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²
- 5 x Sammelschienenklemmen bis 16mm²
- Sammelschienenisolierung
- Abdeckstreifen
Merkmale
| Höhe: |
1400 mm |
| Breite: |
1600 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
10 |
| Anzahl Verteilerreihen: |
7 |
| APZ-Platz: |
Ja |
| Hersteller: |
Schiegl |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Zähleraufnahme: |
3.HZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
