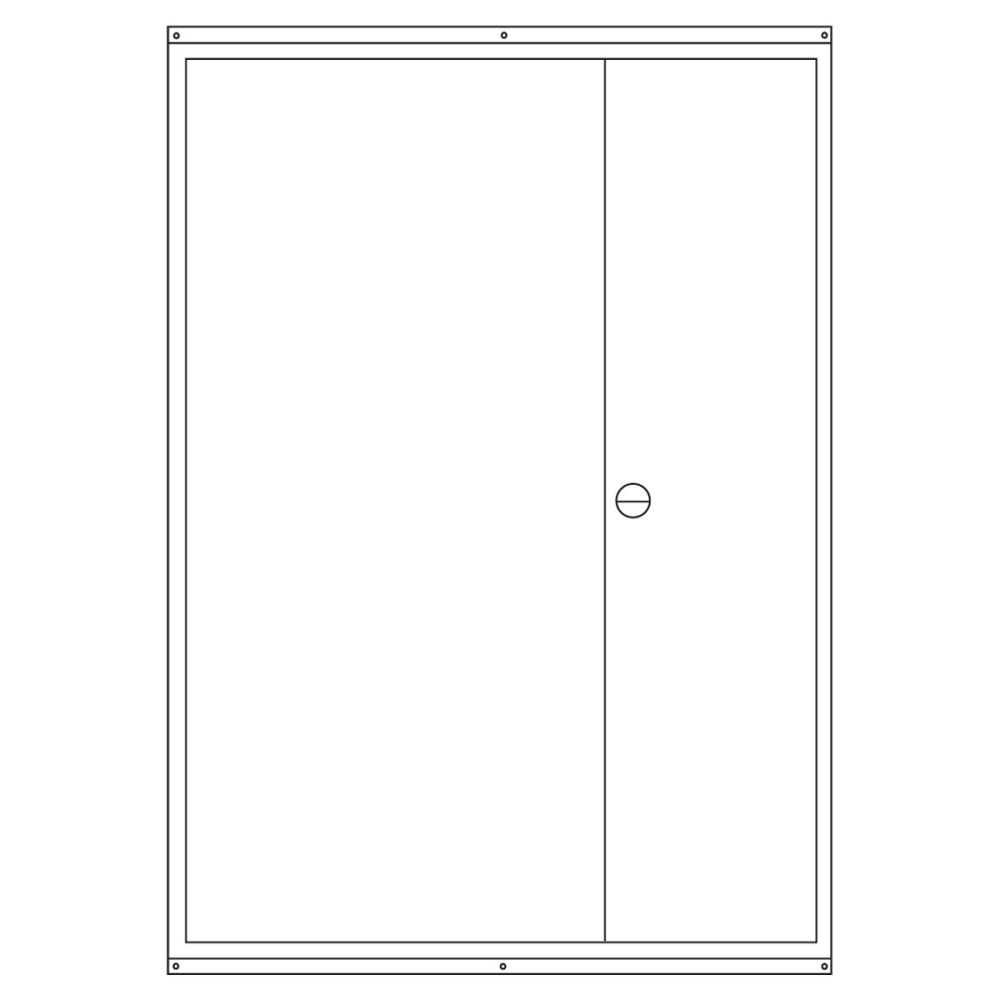

Zählerschrank 3.HZ 1 Zählerplatz, 2 Verteilerfelder, APZ-Platz, Höhe 1100mm
Der SCHIEGL Zählerschrank mit einem 3.HZ-Zählerplatz, zwei Verteilerfeldern und integriertem APZ-Raum bietet eine kompakte und zugleich leistungsstarke Lösung für moderne Elektroinstallationen. Durch die intelligente Feldaufteilung erfüllt der Schrank die aktuellen Anforderungen der Technischen Anschlussbedingungen (TAB) und schafft ausreichend Platz für eine übersichtliche und normgerechte Energieverteilung. Mit seiner Bauhöhe von 1100mm eignet sich dieser Zählerschrank besonders für Einfamilienhäuser, Reihenhäuser sowie Modernisierungsprojekte mit begrenztem Platzangebot.
Der integrierte APZ-Raum (Abschlusspunkt Zählerplatz) ermöglicht die Installation moderner Kommunikationstechnik und intelligenter Messsysteme gemäß den aktuellen Vorgaben der Netzbetreiber. Die beiden Verteilerfelder bieten ausreichend Platz für Leitungsschutzschalter, FI-Schalter, Überspannungsschutz sowie weitere Installationsgeräte. Dadurch eignet sich der Zählerschrank optimal für Neubauten, Sanierungen und Erweiterungen bestehender Elektroanlagen.
SCHIEGL Schaltanlagenbau steht für hochwertige Qualität „Made in Germany“ und überzeugt durch robuste Stahlblechkonstruktionen, präzise Verarbeitung und eine hohe Langlebigkeit. Der Zählerschrank wurde speziell für den professionellen Einsatz entwickelt und bietet Elektrofachbetrieben sowie Bauherren eine zuverlässige und zukunftssichere Lösung für moderne Energieverteilungen. Dank seiner kompakten Bauweise vereint er maximale Funktionalität mit einem geringen Platzbedarf.

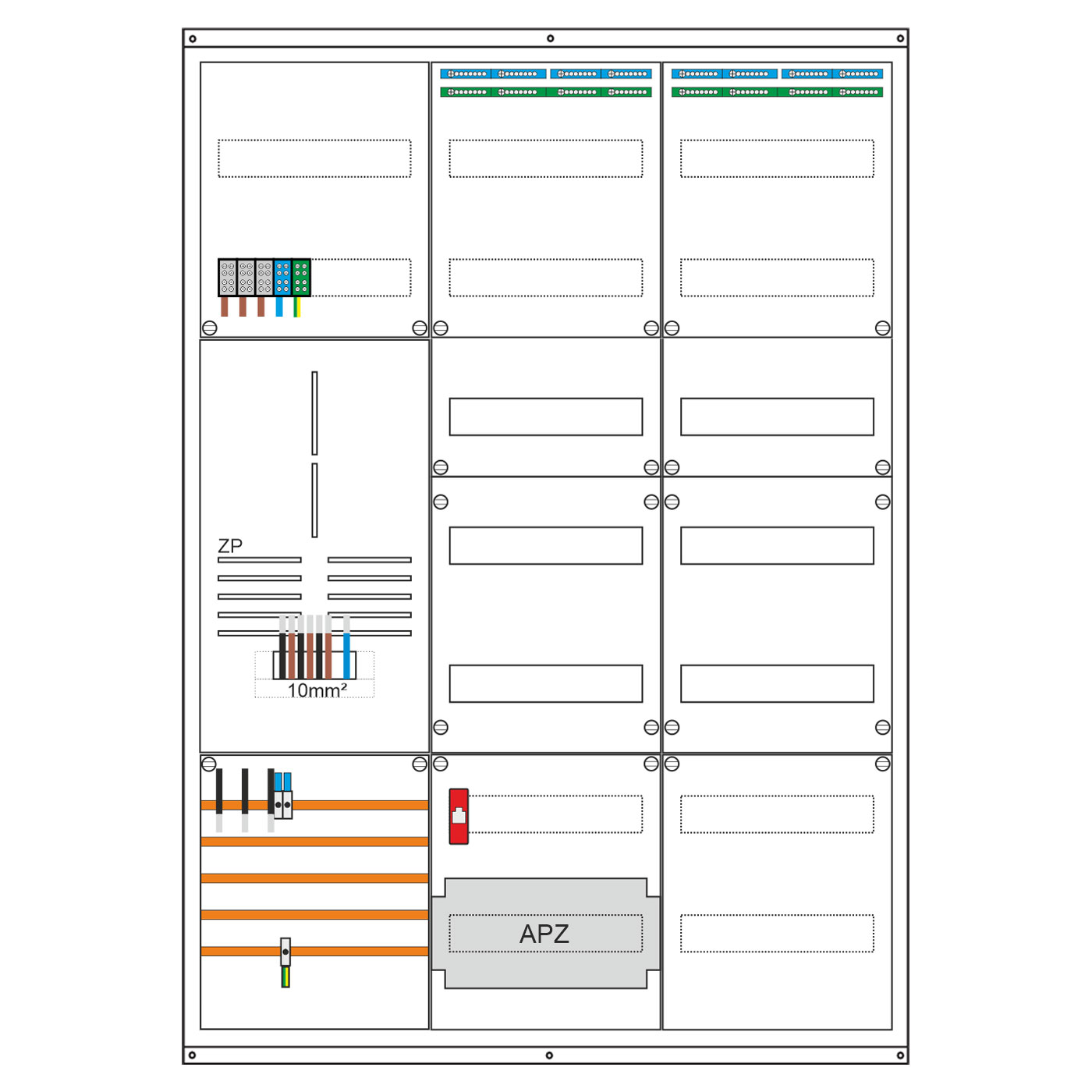

Darin eingebaut
- 1 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 2 Verteilerfeld 7-reihig inkl. N/PE-Schiene, davon 2 Reihen für APZ Nachrüstsatz
Merkmale

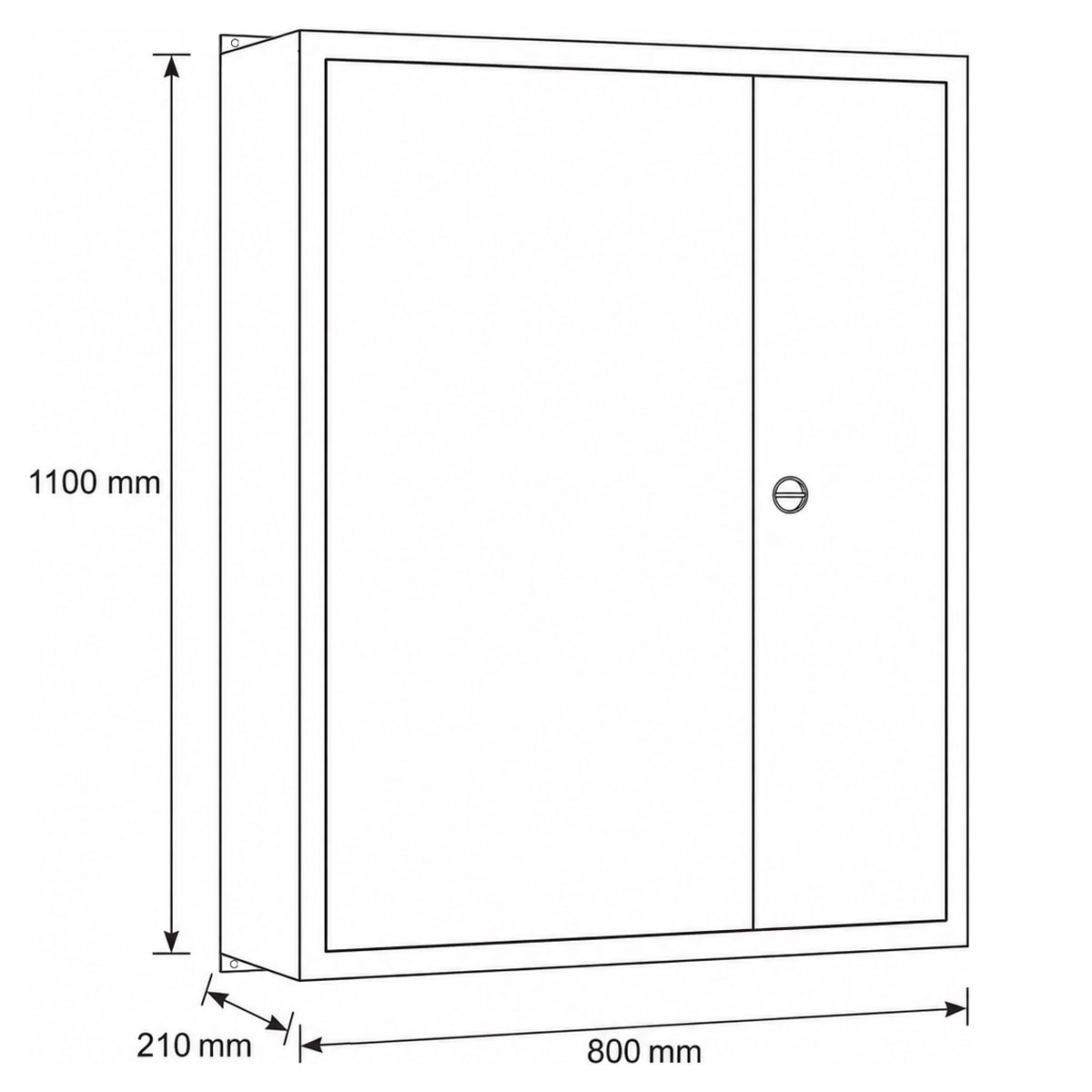

| Höhe: |
1100 mm |
| Breite: |
800 mm |
| Tiefe: |
210 mm |
| Anzahl Felder: |
3 |
| Anzahl Zählerplatz: |
1 |
| Anzahl Verteilerfelder: |
2 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Perfekt für Neubau, Sanierung und Modernisierung
- Auch in IP54 erhältlich
