Zählerschrank 3.HZ 2 Zählerplätze, 2 Verteilerfelder, APZ-Platz, Höhe 1400mm
Der SCHIEGL Zählerschrank mit zwei 3.HZ-Zählerplätzen, zwei integrierten Verteilerfeldern und APZ-Raum bietet eine moderne und zukunftssichere Lösung für die Energieverteilung in Wohn- und Gewerbegebäuden. Die durchdachte Feldaufteilung erfüllt die aktuellen Anforderungen der Technischen Anschlussbedingungen (TAB) und schafft ausreichend Platz für eine normgerechte Elektroinstallation. Dank der kompakten Bauhöhe von 1400mm eignet sich der Zählerschrank ideal für Einfamilienhäuser, Zweifamilienhäuser sowie kleinere Gewerbeobjekte.
Die beiden 3.HZ-Zählerplätze ermöglichen die Installation von zwei separaten Stromzählern und bieten somit optimale Voraussetzungen für Mehrparteienhäuser, Einliegerwohnungen oder getrennte Verbrauchseinheiten. Der integrierte APZ-Raum (Abschlusspunkt Zählerplatz) erfüllt die Anforderungen moderner intelligenter Messsysteme und Smart-Meter-Anwendungen.
SCHIEGL Schaltanlagenbau steht für hochwertige Industriequalität „Made in Germany“ und überzeugt durch eine robuste Stahlblechkonstruktion, präzise Verarbeitung sowie eine lange Lebensdauer. Der Zählerschrank wurde speziell für die Anforderungen moderner Elektroinstallationen entwickelt und eignet sich sowohl für Neubauten als auch für Sanierungen und Modernisierungen.

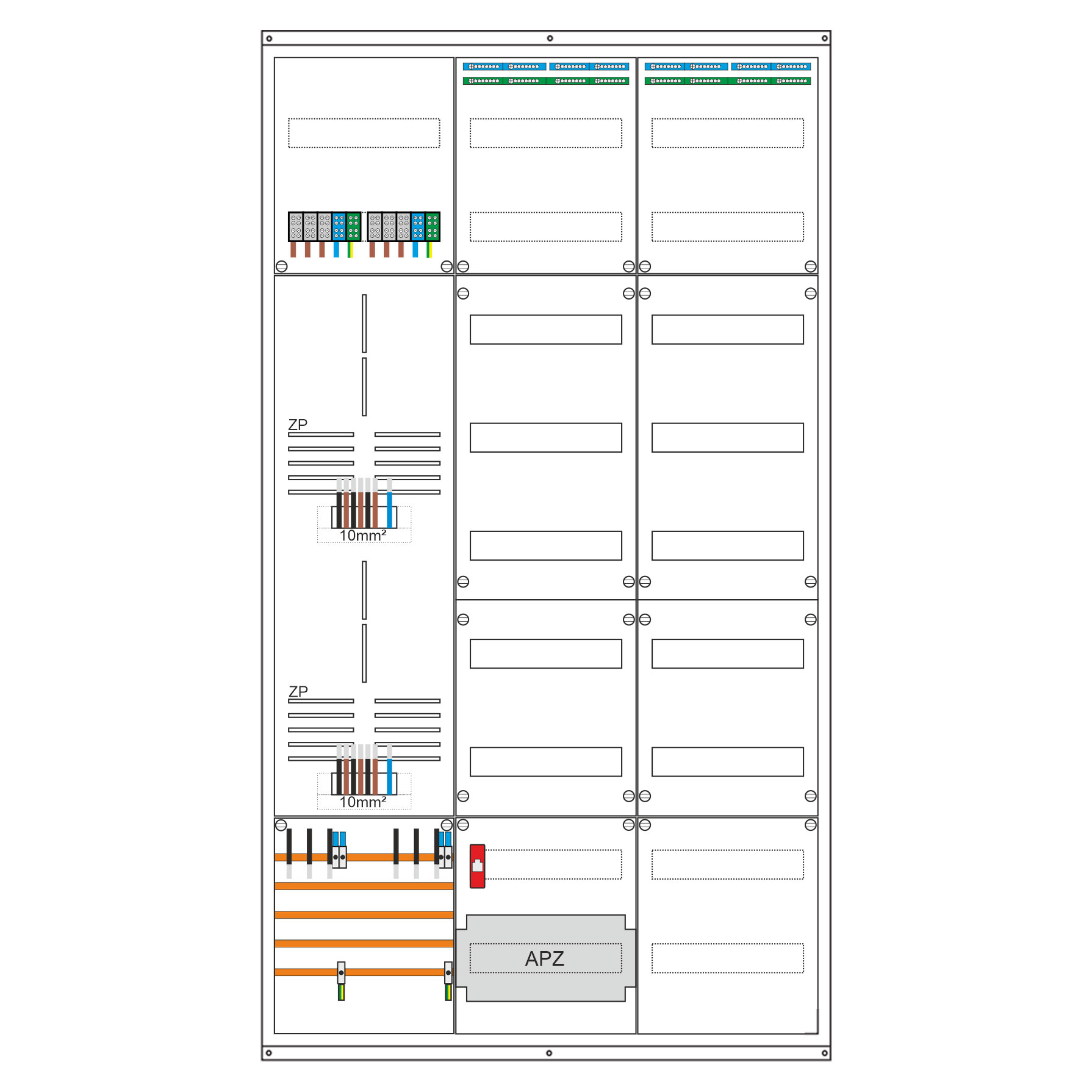

Darin eingebaut
- 2 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 2 Verteilerfeld 9-reihig inkl. N/PE-Schiene, davon 2 Reihen für APZ Nachrüstsatz
Merkmale

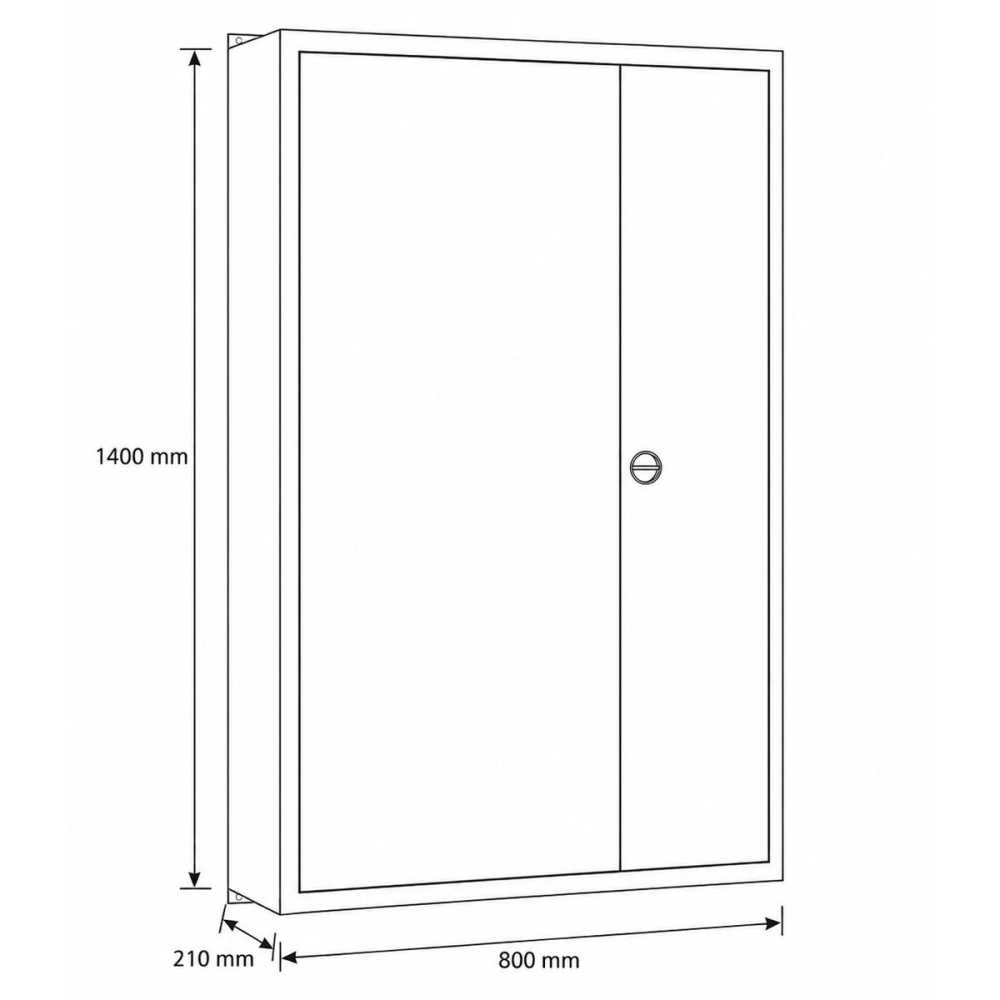

| Höhe: |
1400 mm |
| Breite: |
800 mm |
| Tiefe: |
210 mm |
| Anzahl Felder: |
3 |
| Anzahl Zählerplatz: |
2 |
| Anzahl Verteilerfelder: |
2 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |

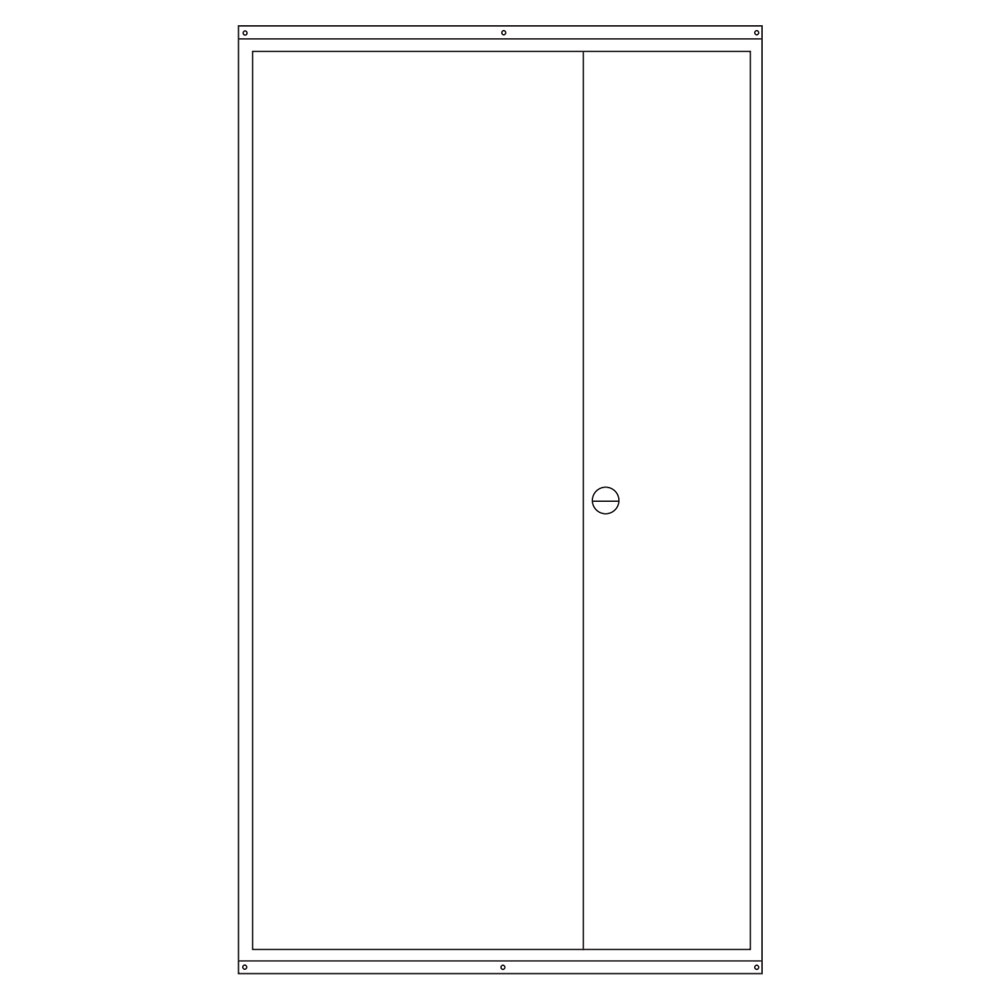

| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Perfekt für Neubau, Sanierung und Modernisierung
- Auch in IP54 erhältlich
