F-Tronic Zählerschrank eHZ 1 Zähler, 1 Leerplatz, Verteiler, APZ, OKA, Höhe 1100 mm
Entdecken Sie den F-Tronic Zählerschrank eHZ 1 Zählerplatz, Verteiler, APZ inkl. Optischer Kommunikationsadapter / Kommunikationskopf » die optimale Lösung für Ihr Einfamilienhaus! Mit einem Zählerplatz und integriertem APZ bietet dieser Schrank die ideale Infrastruktur für Ihre Stromverteilung.
Die RJ45-Buchse und die Datenschnittstelle erleichtern die Kommunikation, während die Sa-Klemmen bis 16mm² eine zuverlässige Verbindung gewährleisten. Dieser Zählerschrank entspricht den höchsten Standards, darunter Schutzklasse II und Schutzart IP 31 gemäß DIN VDE 0603 1-3, DIN 43870.
Robust und sicher, ist dieser Zählerschrank eine Investition in Qualität und Effizienz für Ihr Zuhause. Wählen Sie den F-Tronic Zählerschrank für erstklassige Leistung und Zuverlässigkeit.

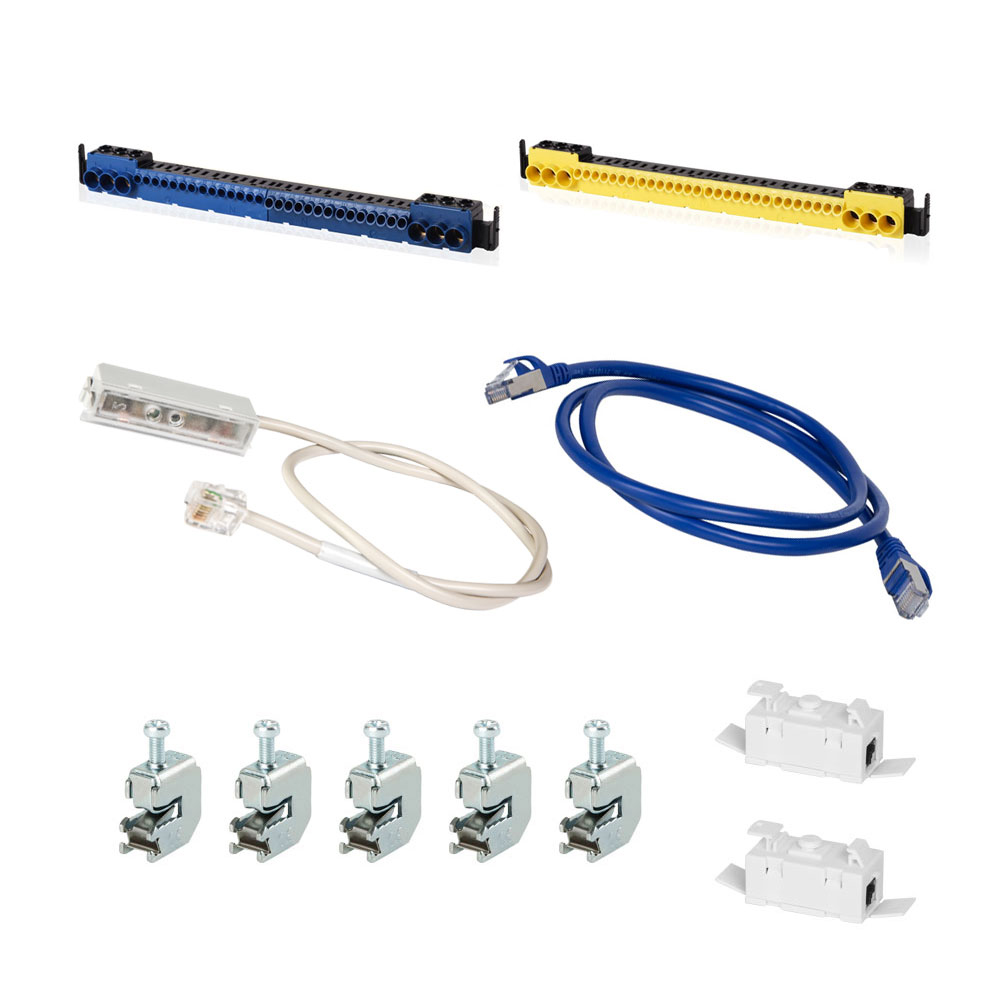

Darin eingebaut
- 3 Stück eHZ-Zählerplatz montiert gem. VDE-AR-N 4100
- 1 Stück eHZ-Reserveplatz (Leerplatz)
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 5-reihig inkl. N/PE-Schiene
- 1x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²
- 5x Sammelschienenklemmen bis 16mm²
- 1x Optischer Kommunikationsadapter (OKA)
- 1x Patchkabel 1,5 m
- 2x Patch-Patch-Verbinder
Zusätzlich im Lieferumfang enthalten
- Sammelschienenisolierung
- Abdeckstreifen
Merkmale
| Höhe: |
1100 mm |
| Breite: |
550 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
1 |
| Anzahl Leerplatz: |
1 |
| Anzahl Verteilerreihen: |
5 |
| APZ-Platz: |
Ja |
| Hersteller: |
F-Tronic |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
31 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahteter und vormontierter Zählerschrank |
| Zähleraufnahme: |
eHZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
