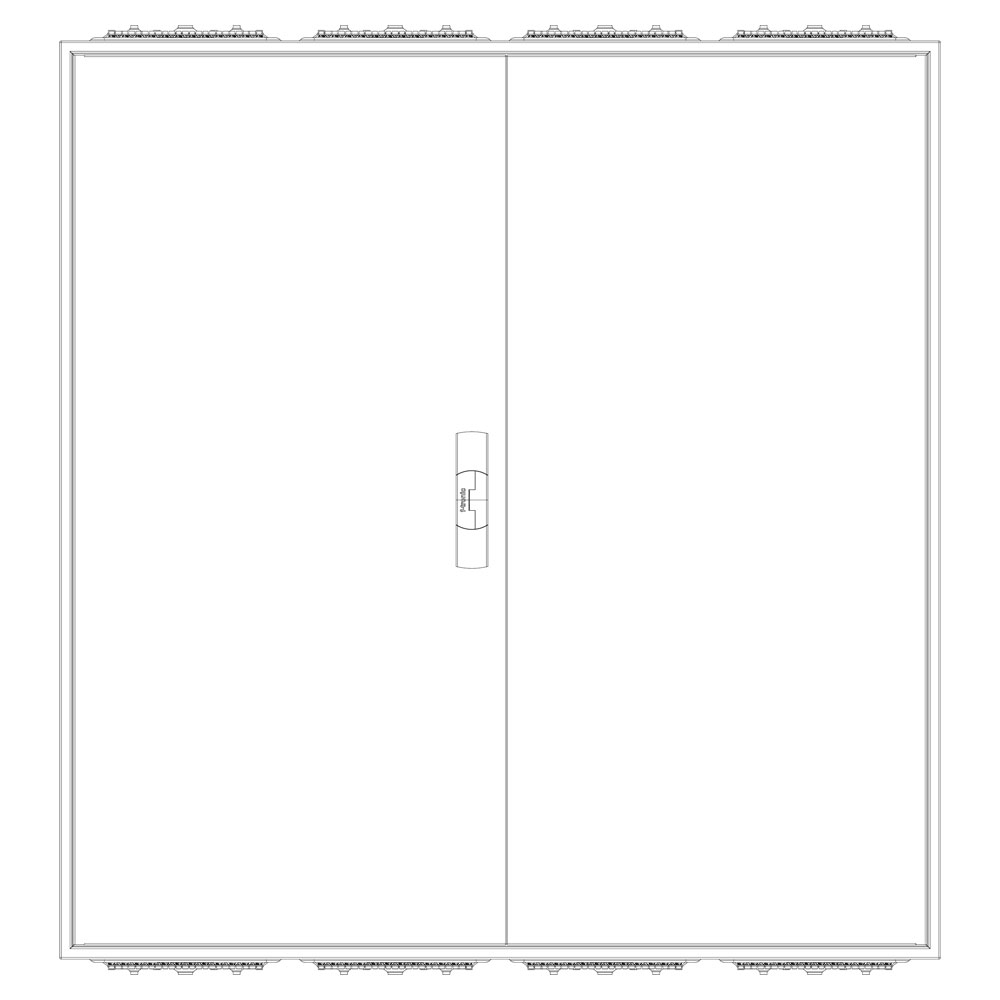

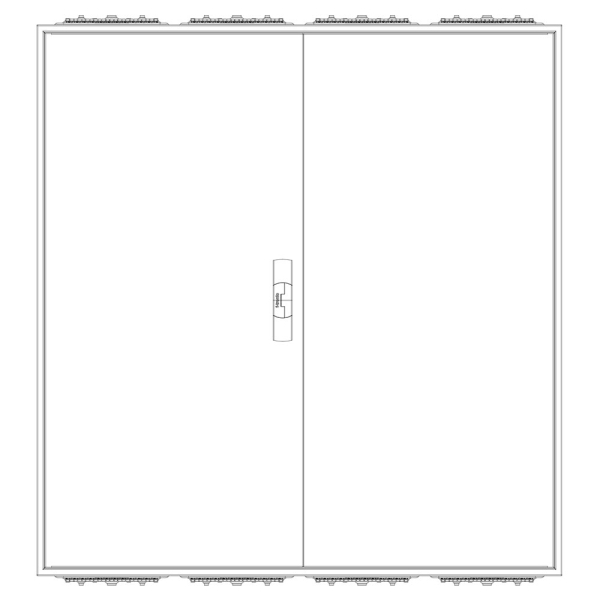

F-Tronic Zählerschrank eHZ 4 Zählerplätze, 2 Verteilerfelder, APZ-Platz, Höhe 1100mm
Der F-Tronic Zählerschrank eHZ mit 4 Zählerplätzen, 2 Verteilerfeldern und APZ Platz ist eine kompakte und technisch durchdachte Lösung für die elektrische Energieverteilung in Wohn- und Gewerbeobjekten. Mit einer Höhe von 1100mm bietet der Schrank ausreichend Raum für moderne Messtechnik und erfüllt durch den integrierten APZ-Platz die aktuellen Anschlussbedingungen und Anforderungen an Smart-Meter-Systeme.
Zwei geräumige Verteilerfelder ermöglichen die Installation von Leitungsschutz- FI- und Hauptschaltern sowie weiteren Installations- oder Automatisierungskomponenten. Die vorbereiteten Sammelschienen und Klemmen sowie die übersichtlich gestaltete Innenaufteilung erleichtern die Verdrahtung und reduzieren den Montageaufwand deutlich. Dadurch wird die Installation effizienter und strukturierter umgesetzt, was besonders bei Neubau- oder Sanierungsprojekten von Vorteil ist.
Mit Schutzart IP31 ist der Zählerschrank für den Einsatz in Innenräumen optimal geeignet und schützt zuverlässig gegen Fremdkörper und Berührung. Durch das übersichtliche Design und die durchdachte Raumaufteilung schafft dieses Modell Flexibilität für aktuelle Anforderungen und zukünftige Erweiterungen. Ideal eignet sich der Zählerschrank für Mehrparteienhäuser, Wohnanlagen oder kleinere gewerbliche Objekte mit vier Messstellen.

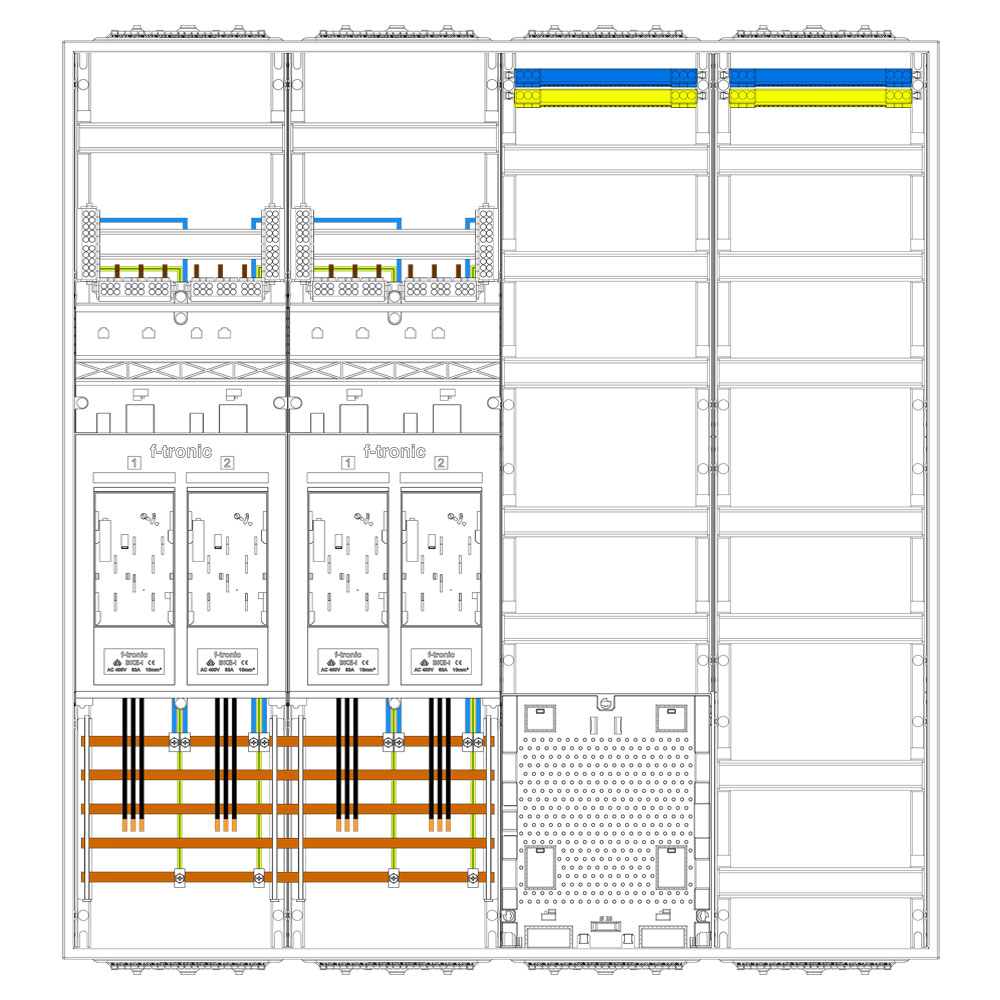

Darin eingebaut
- 4 Stück eHZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1x Verteilerfelder 5-reihig inkl. N/PE-Schiene mit APZ-Platz
- 1x Verteilerfelder 7-reihig inkl. N/PE-Schiene
- 1x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²

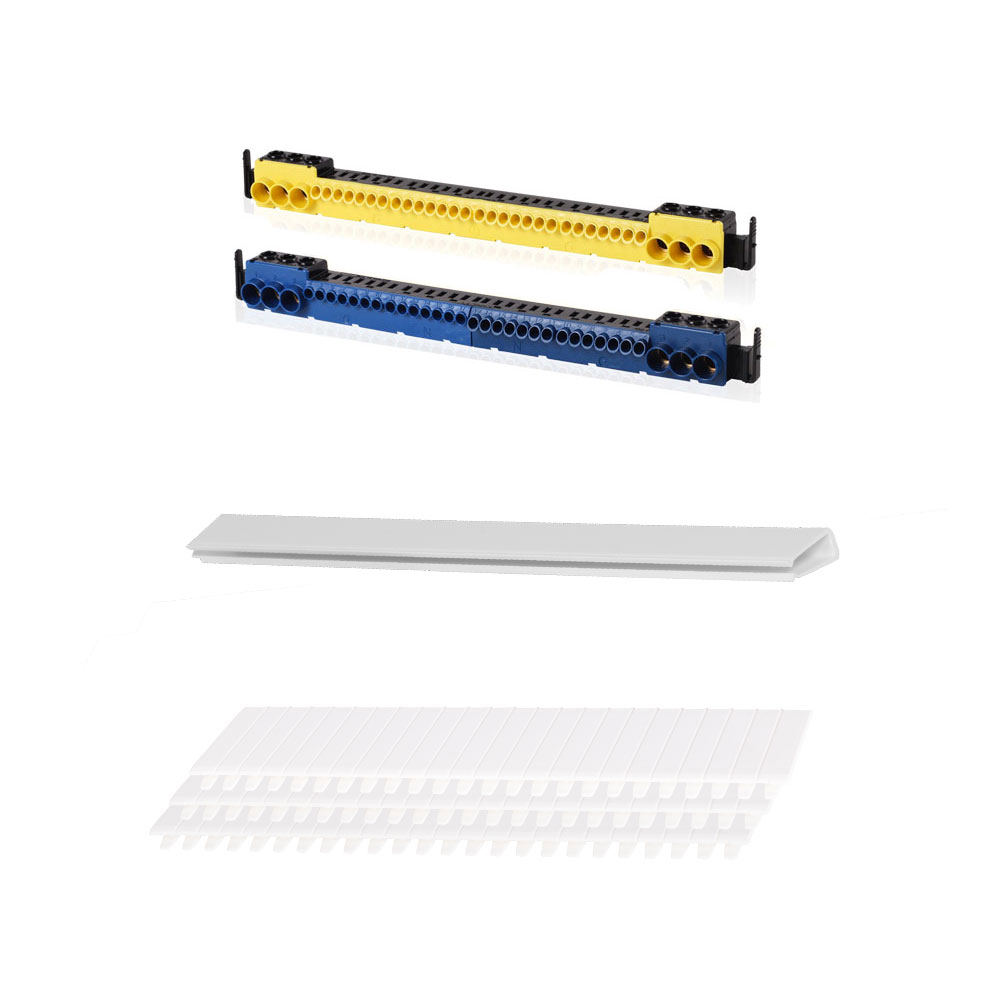

Zusätzlich im Lieferumfang enthalten
- Sammelschienenisolierung (teilweise)
- Abdeckstreifen
Merkmale
| Höhe: |
1100 mm |
| Breite: |
1050 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
3 |
| Anzahl Verteilerreihen: |
12 (5/7) |
| APZ-Platz: |
Ja |
| Hersteller: |
F-Tronic |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP31 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahtete Zählerfelder |
| Zähleraufnahme: |
eHZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
