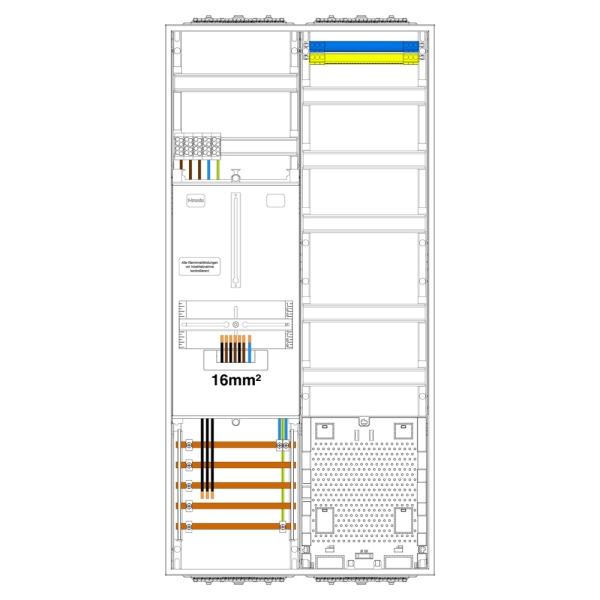

F-Tronic Zählerschrank 3.HZ 16mm² 1 Zählerplatz, Verteiler, APZ, 1100 mm
Der F-Tronic Komplettschrank für das Einfamilienhaus bietet eine kompakte Lösung mit einem Zähler und einem Verteiler, inklusive APZ. Dank der vollständigen Vorverdrahteter und vormontierter Zählerschrank ist die Installation einfach und zeitsparend.
Die Tür ist abnehmbar und verfügt sowohl oben als auch unten über Feinjustierrädchen. Ideal für Wohn- und Gewerbebereiche, bietet dieser Schrank eine effiziente und zuverlässige Lösung für elektrische Verteilungsanforderungen.
Darin eingebaut
- 1 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 16 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 5-reihig inkl. N/PE-Schiene
- 1x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²
- 5x Sammelschienenklemmen bis 16mm²
Zusätzlich im Lieferumfang enthalten
- Sammelschienenisolierung
- Abdeckstreifen
Merkmale
| Höhe: |
1100 mm |
| Breite: |
550 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
1 |
| Anzahl Verteilerreihen: |
5 |
| APZ-Platz: |
Ja |
| Empfohlener Zukauf: |
Rangierkanal |
| Hersteller: |
F-Tronic |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
31 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahteter und vormontierter Zählerschrank |
| Zähleraufnahme: |
3.HZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
