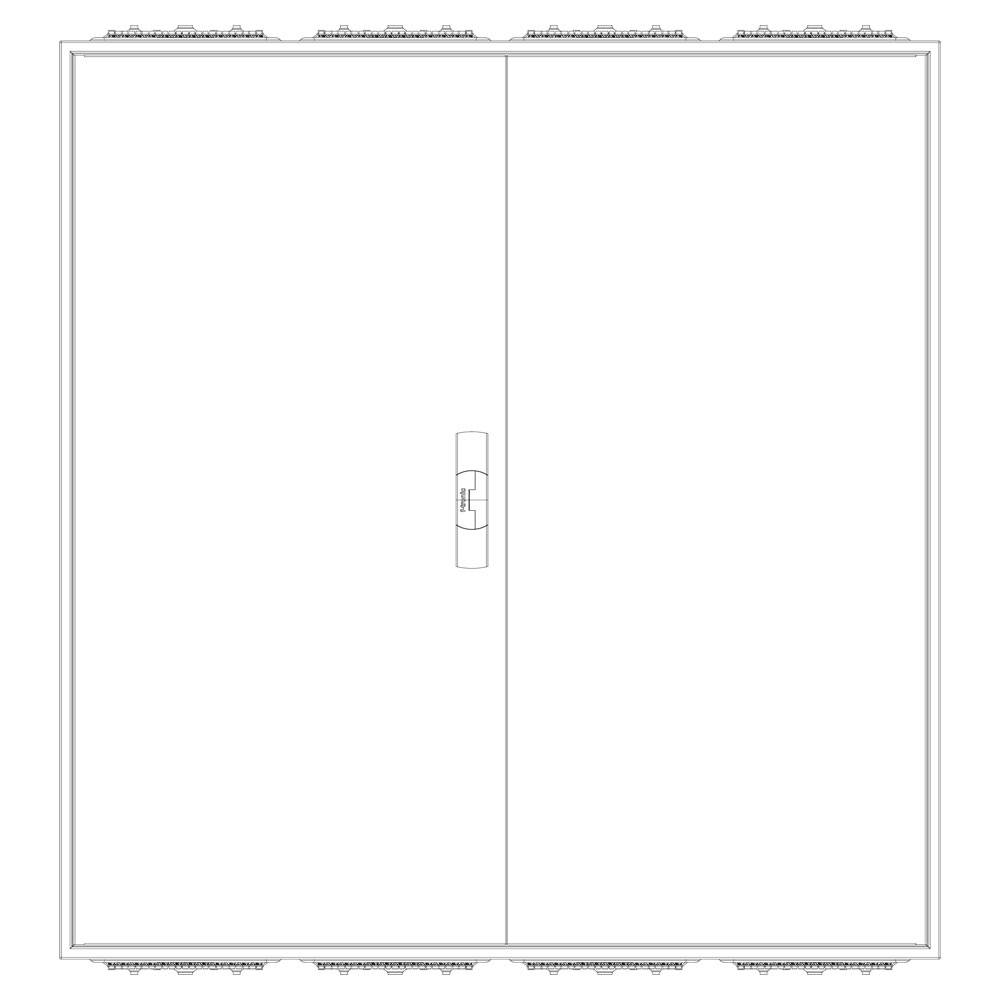

F-Tronic Zählerschrank 3.HZ 2 Zählerplätze, 2 Verteilerfelder, APZ-Platz, Höhe 1100mm
Der F-Tronic 3.HZ Zählerschrank mit 2 Zählerplätzen 2 Verteilerfeldern und APZ-Platz ist eine normgerechte und platzsparende Lösung für die Energieverteilung in Wohn- und Gewerbeobjekten. Mit einer Höhe von 1100mm bietet der Schrank ausreichend Raum für moderne Zählertechnik und erfüllt durch den integrierten APZ die aktuellen Anschlussbedingungen für Smart-Meter-Systeme.
Die zwei Verteilerfelder ermöglichen die Installation von Leitungsschutzschaltern, FI-Schaltern und Hauptschaltern. Vorbereitete Sammelschienen und eine übersichtliche Innenaufteilung erleichtern die Verdrahtung und reduzieren den Montageaufwand deutlich. Dies sorgt für eine schnelle strukturierte Installation bei Neubauten oder Sanierungen.
Das stabile Stahlblechgehäuse gewährleistet eine langlebige sichere Ausführung. Mit Schutzart IP31 ist der Zählerschrank für den Einsatz in Innenräumen geeignet und ideal für Zweifamilienhäuser, kleine Wohnanlagen oder gewerbliche Objekte mit zwei Messstellen.

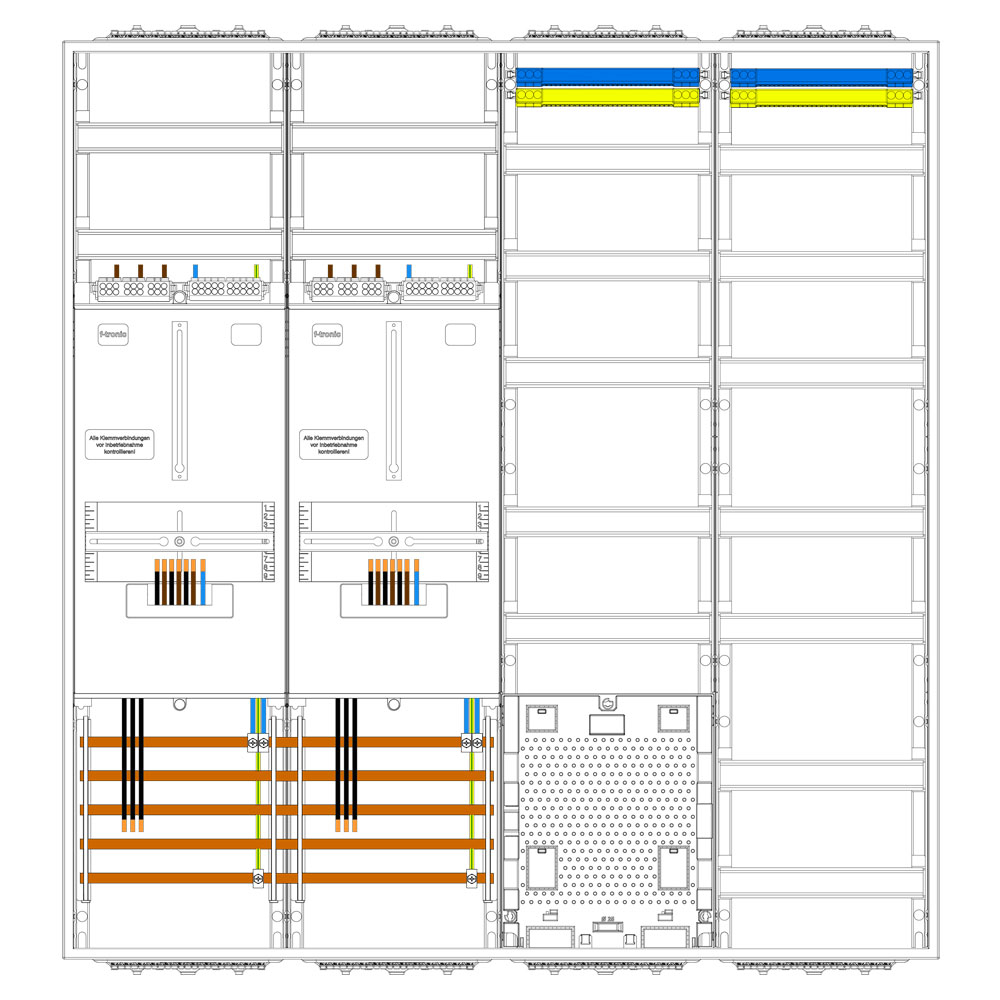

Darin eingebaut
- 2 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1x Verteilerfelder 5-reihig inkl. N/PE-Schiene mit APZ-Platz
- 1x Verteilerfelder 7-reihig inkl. N/PE-Schiene
- 1x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²

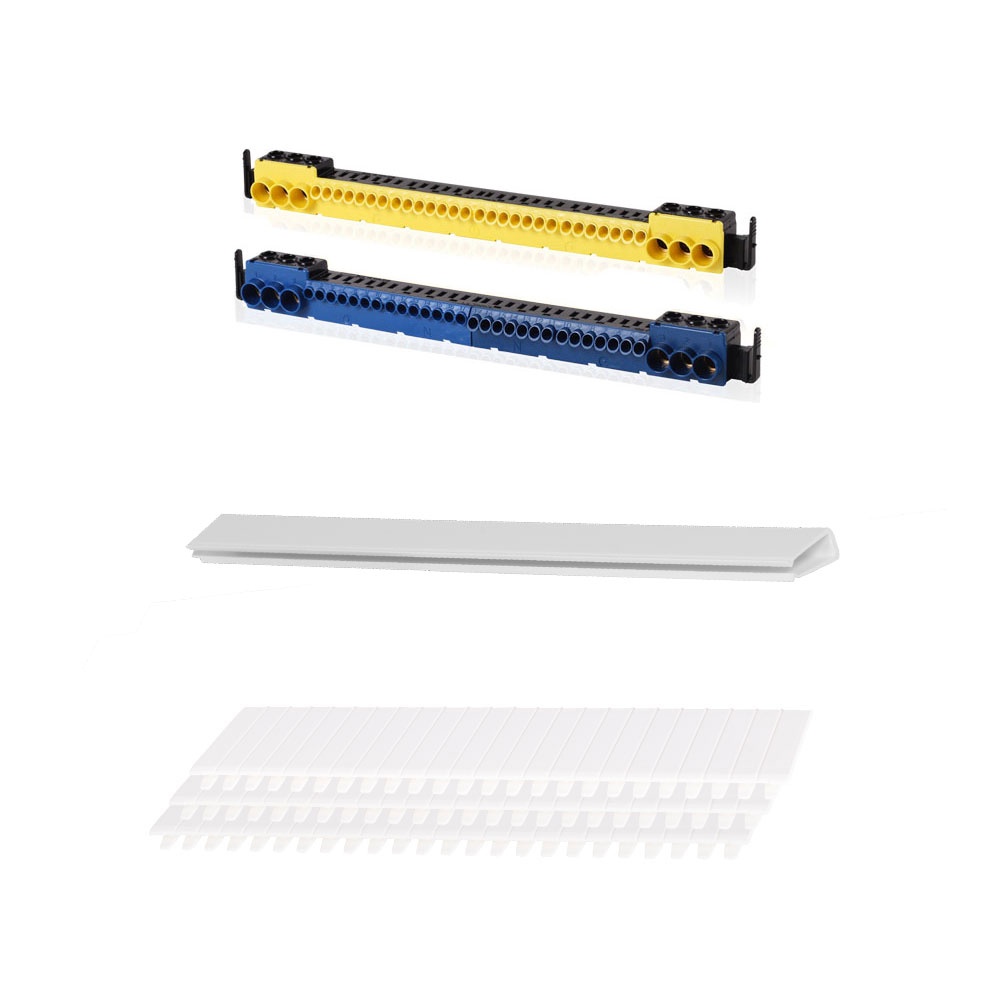

Zusätzlich im Lieferumfang enthalten
- Sammelschienenisolierung (teilweise)
- Abdeckstreifen
Merkmale
| Höhe: |
1100 mm |
| Breite: |
1050 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
2 |
| Anzahl Verteilerreihen: |
12 (5/7) |
| APZ-Platz: |
Ja |
| Hersteller: |
F-Tronic |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP31 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahtete Zählerfelder |
| Zähleraufnahme: |
3.HZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
