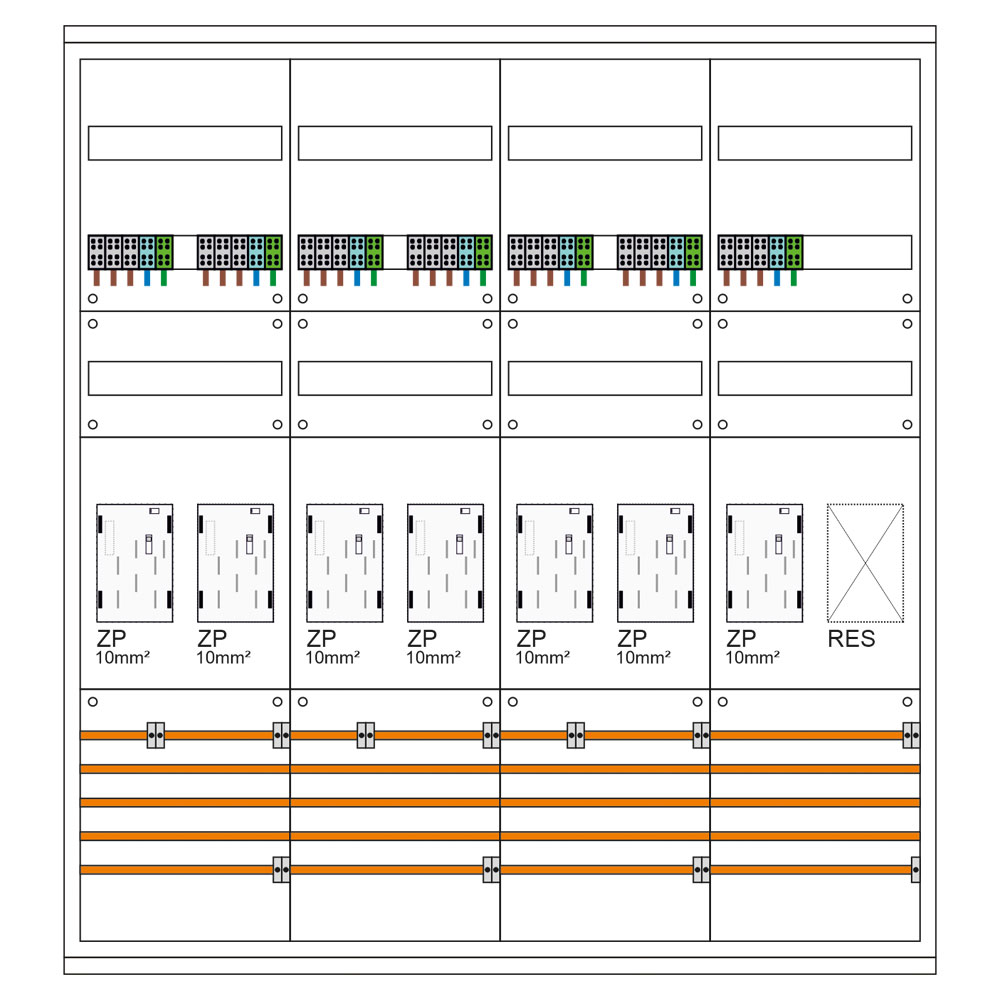

Zählerschrank eHZ 7 Zählerplätze (mit ABB BKE-I), 1 Leerplatz, Höhe 1100mm
Mit sieben eHZ-Zählerplätzen sowie einem zusätzlichen Leerplatz zur Erweiterung bietet dieser Zählerschrank eine durchdachte Lösung für Wohnanlagen mit bis zu sieben Einheiten und Vorsorge für zukünftige Erweiterungen. Die Bauhöhe von 1100 mm gewährleistet eine kompakte Integration in Technikräume, ohne Nutzfläche übermäßig zu beanspruchen.
Das integrierte Verteiler- und Anschlussfeld ist auf moderne Installationsanforderungen ausgelegt und unterstützt sowohl den klassischen Anschluss als auch die Nachrüstung intelligenter Mess- und Kommunikationssysteme. Dank serienmäßiger Vormontage erleichtert der SCHIEGL-Schrank die Installation in Neubau und Sanierung gleichermaßen.
Dank der Herstellung in Deutschland sowie der Fertigung nach den relevanten Normen entsteht eine zuverlässige Installation mit hoher Betriebssicherheit und Langlebigkeit. Ideal für gewerbliche und private Projekte mit Anspruch auf Qualität und Erweiterbarkeit.
Darin eingebaut
- 7 Stück eHZ-Zählerplatz mit ABB BKEI montiert gem. VDE-AR-N 4100
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
Merkmale
| Höhe: |
1100 mm |
| Breite: |
1050 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
7 |
| Anzahl Leerplatz: |
1 |
| Anzahl Felder: |
4 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Zählerschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
