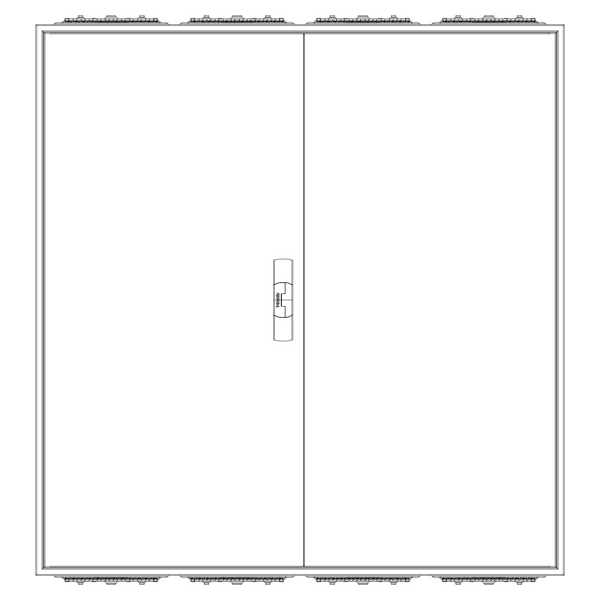

F-Tronic Zählerschrank eHZ 3 Zählerplätze, 1 Leerfeld, 2 Verteilerfelder, APZ-Platz, Höhe 1100mm
Der F Tronic Zählerschrank eHZ mit 3 Zählerplätzen einem Leerfeld, zwei Verteilerfeldern und APZ Platz ist eine normgerechte und platzsparende Lösung für moderne Elektroinstallationen in Wohn und Gewerbeobjekten. Mit einer Bauhöhe von 1100mm bietet der Schrank ausreichend Raum für zeitgemäße Energieverteilung und erfüllt durch den integrierten APZ die aktuellen Anforderungen für Smart Meter und zukünftige Messtechnik.
Die zwei Verteilerfelder bieten viel Platz für Leitungsschutzschalter, FI-Schalter, Hauptschalter und weitere Installationskomponenten. Eine strukturierte Innenaufteilung erleichtern die Montage erheblich und ermöglichen eine saubere übersichtliche Verdrahtung durch Elektrofachkräfte. Das zusätzliche Leerfeld schafft Flexibilität für spätere Erweiterungen oder individuelle Anpassungen.
Das stabile Stahlblechgehäuse in RAL 9016 Verkehrsweiß sorgt für eine langlebige sichere Ausführung und fügt sich dezent in Technik oder Hausanschlussräume ein. Mit Schutzart IP31 eignet sich der Zählerschrank ideal für den Einsatz in Innenräumen und ist besonders geeignet für Mehrfamilienhäuser kleinere Wohnanlagen oder gewerbliche Objekte mit mehreren Messstellen.
Darin eingebaut
- 3 Stück eHZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1x Verteilerfelder 5-reihig inkl. N/PE-Schiene mit APZ-Platz
- 1x Verteilerfelder 7-reihig inkl. N/PE-Schiene
- 1x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²
Zusätzlich im Lieferumfang enthalten
- Sammelschienenisolierung (teilweise)
- Abdeckstreifen
Merkmale
| Höhe: |
1100 mm |
| Breite: |
1050 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
3 |
| Anzahl Leerplatz:: |
1 |
| Anzahl Verteilerreihen: |
12 (5/7) |
| Hersteller: |
F-Tronic |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP31 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahtete Zählerfelder |
| Zähleraufnahme: |
eHZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
