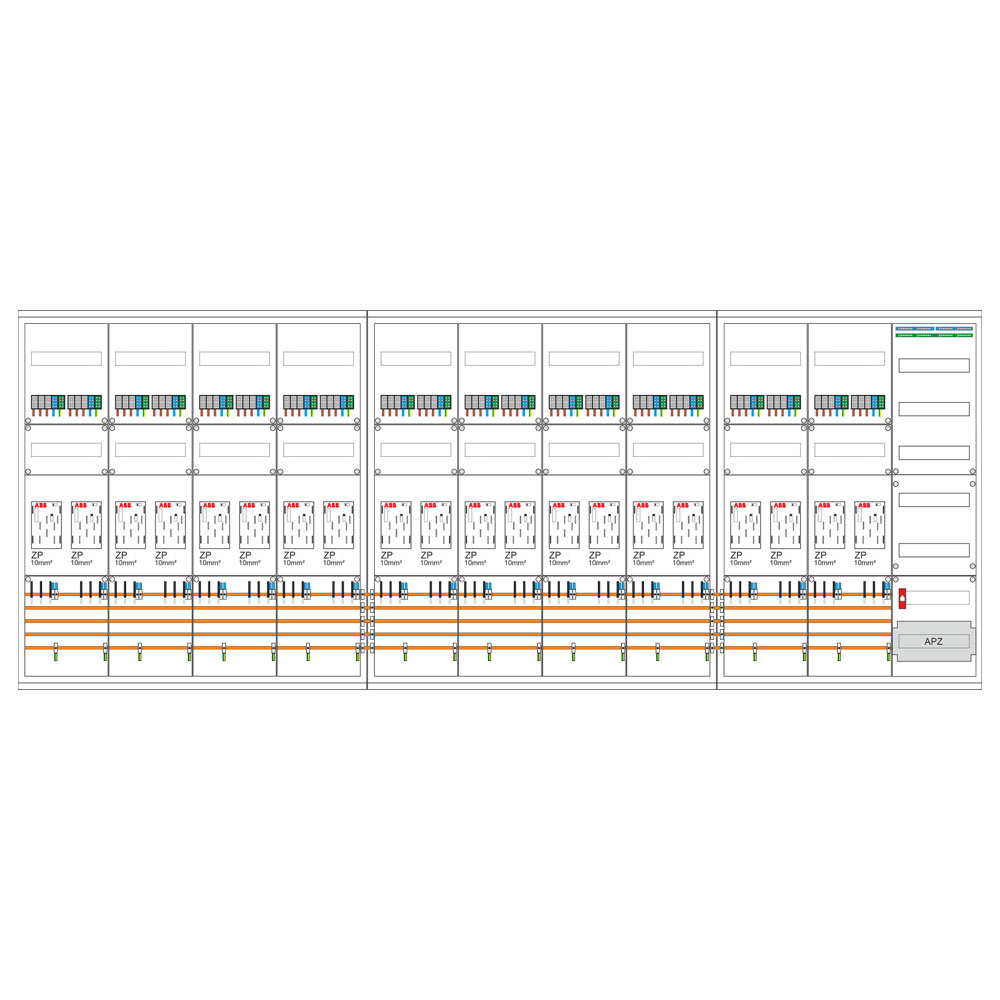

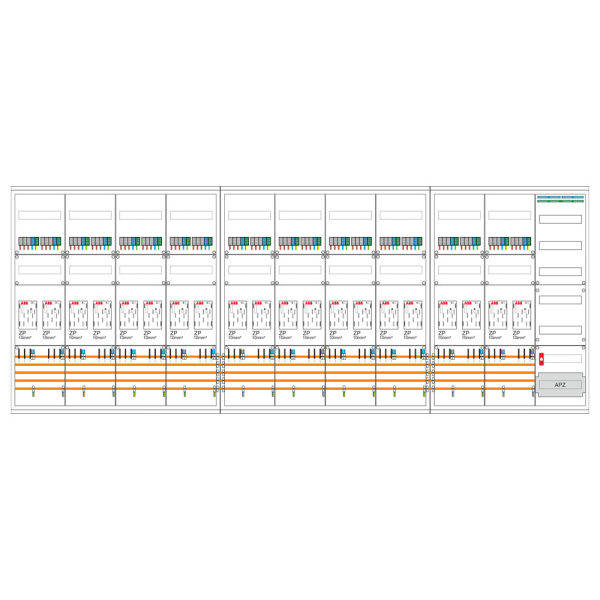

Zählerschrank eHZ 20 Zählerplätze (mit ABB BKE-I) + Verteiler + APZ (1100mm)
Für große Mehrfamilienhäuser, Wohnanlagen oder gewerbliche Immobilien bietet dieser eHZ-Zählerschrank von Schiegl mit 20 Zählerplätzen eine leistungsstarke Lösung für die zentrale Energieverteilung. Die Bauweise nach aktuellen VDE-Normen garantiert eine sichere, normgerechte Installation auch bei hohem Zählerbedarf.

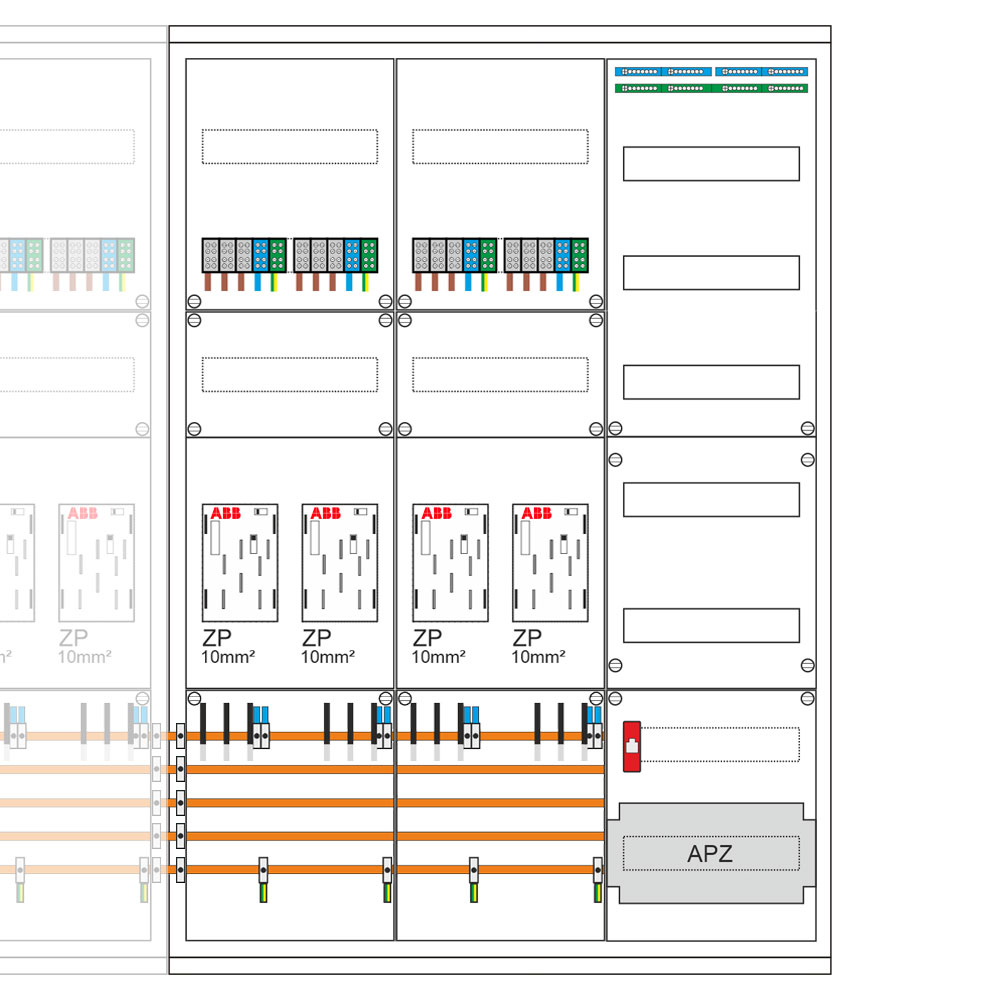

Das integrierte 5-reihige Verteilerfeld bietet ausreichend Platz für die Unterbringung von FI-Schaltern, Leitungsschutzschaltern und anderen Installationsgeräten. Dank des fest vorgesehenen APZ-Platzes (Anschlusspunkt Zählerplatz) ist der Schrank optimal vorbereitet für die Integration von intelligenten Messsystemen (Smart Meter) gemäß FNN-Richtlinien.
Gefertigt vom deutschen Qualitätshersteller Schiegl, steht dieser Zählerschrank für Robustheit, Präzision und Langlebigkeit "Made in Germany". Die perfekte Wahl für professionelle Elektroinstallationen mit hoher Kapazität und Zukunftssicherheit.

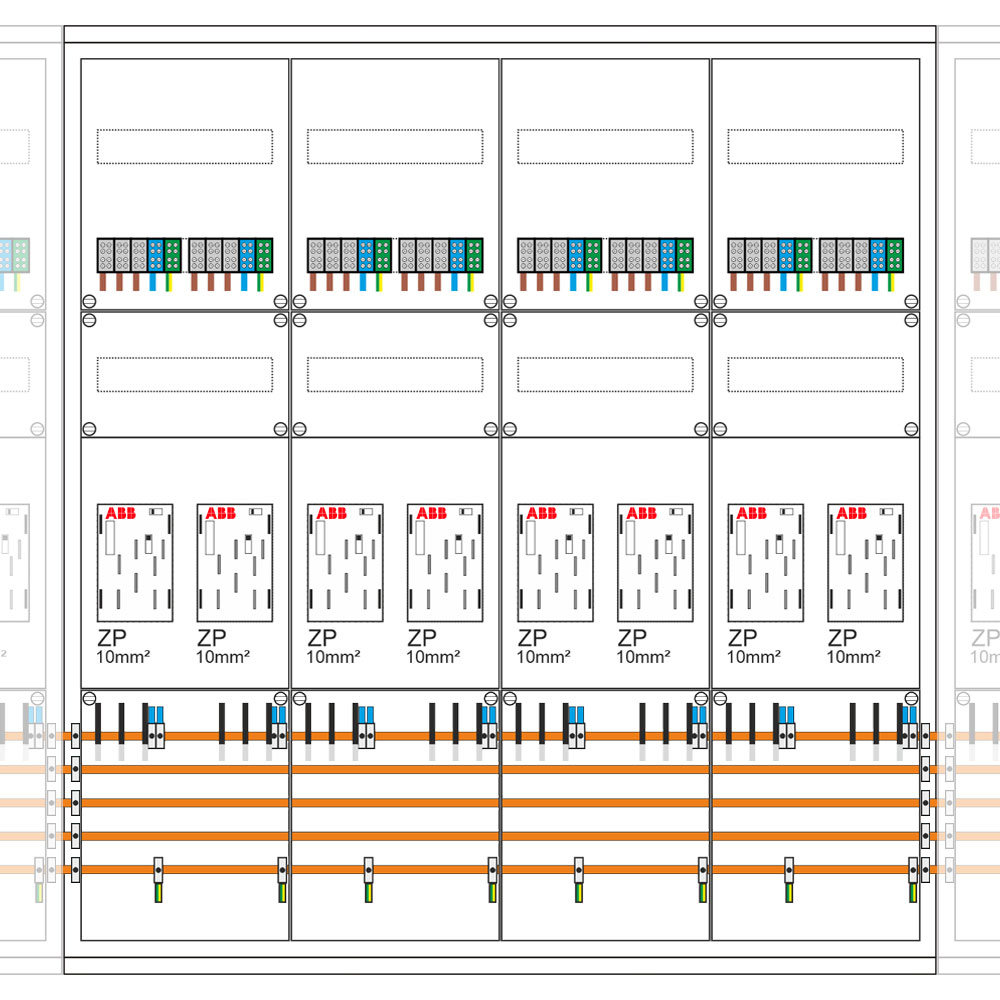

Darin eingebaut

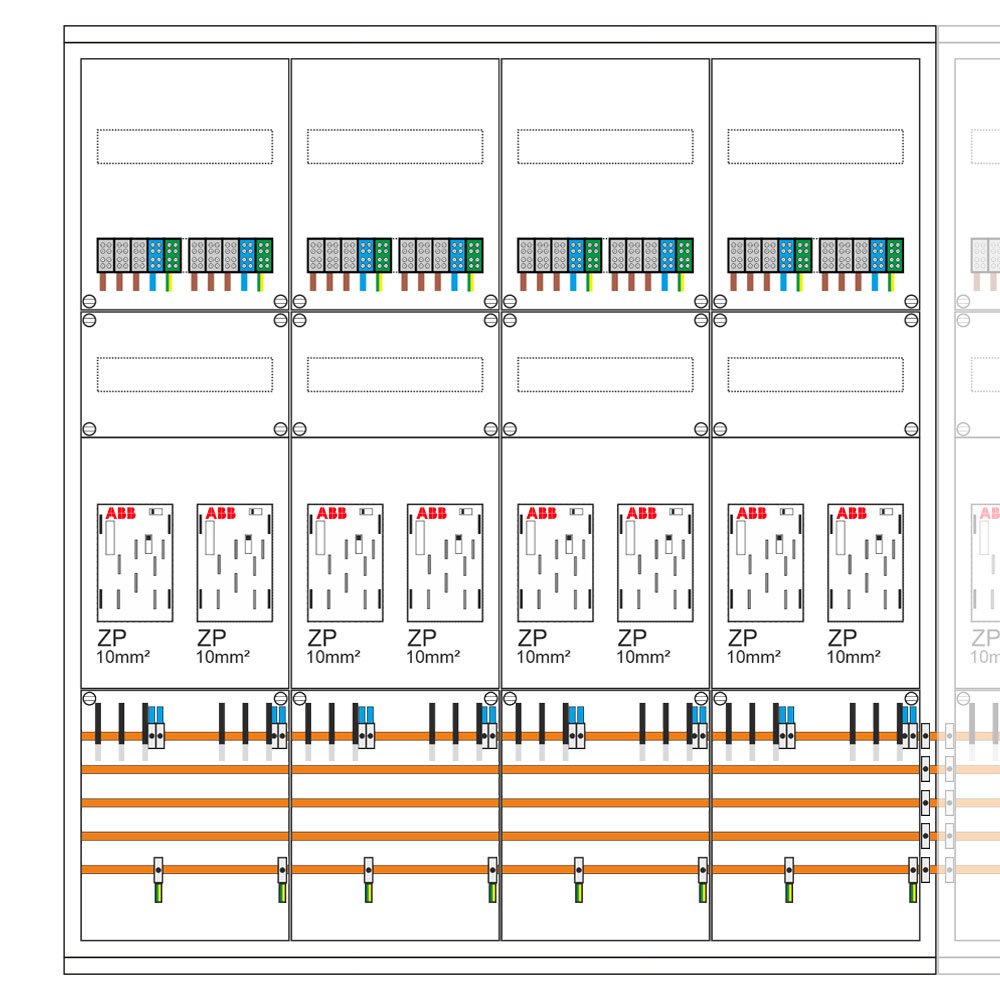

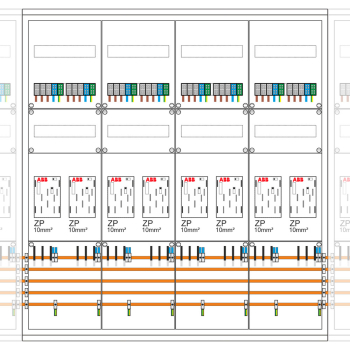

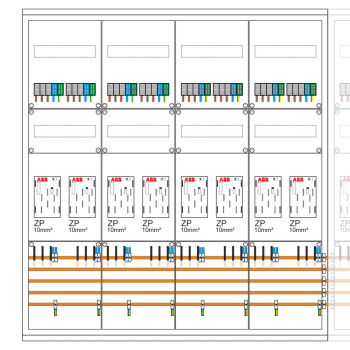

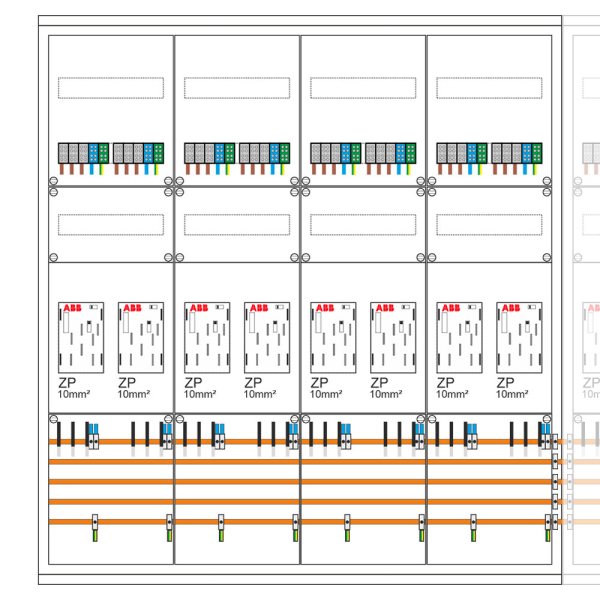

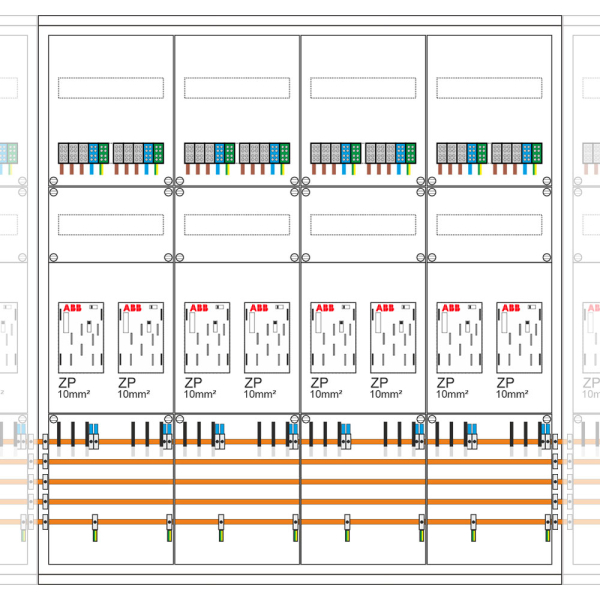

- 20 Stück eHZ-Zählerplatz mit ABB BKEI montiert gem. VDE-AR-N 4100
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
Merkmale
| Höhe: |
1100 mm |
| Breite: |
2900 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
20 |
| Anzahl Felder: |
11 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
