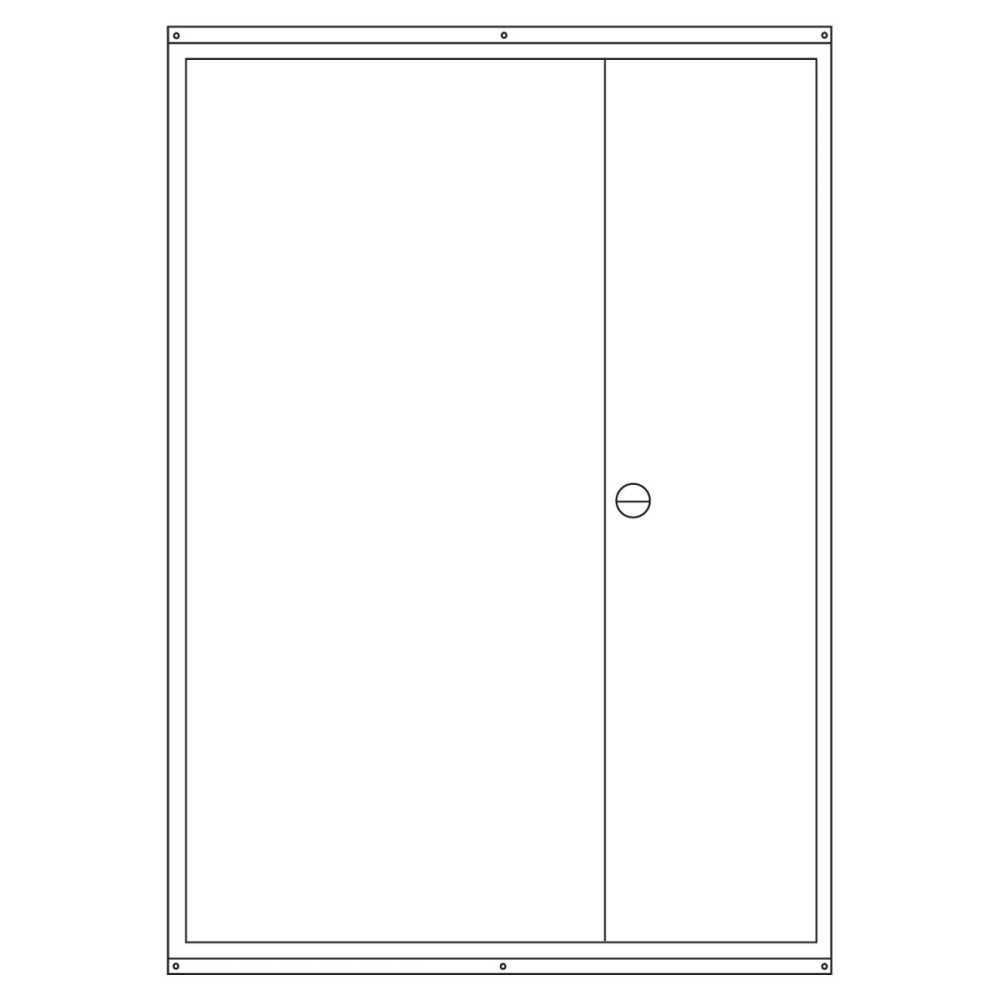

Zählerschrank eHZ 2 Zählerplätze (mit ABB BKE-I), TSG, Verteiler, Höhe 1100 mm
Dieser Zählerschrank eignet sich ideal für Gebäude mit zwei Wohneinheiten oder den Einsatz in Mehrfamilienhäusern. Er verfügt über 2 eHZ-Zählerplätze, ein integriertes Verteilerfeld sowie einen Reserveplatz für ein weiteren Zählerplatz oder TSG (Tarifsteuergerät).
Das Verteilerfeld lässt sich mit einem APZ-Nachrüstsatz erweitern, wodurch der Schrank auch zukünftigen Anforderungen, gerecht wird. Diese Kombination aus Flexibilität und Funktionalität bietet eine ideale Grundlage für professionelle Elektroinstallationen.
Mit einer kompakten Bauhöhe von 1100mm ist dieser Zählerschrank platzsparend und lässt sich unkompliziert in Technikräumen oder Hausanschlussräumen installieren. Optimal für Neubau, Modernisierung oder Erweiterung bestehender Anlagen.
Darin eingebaut
- 2 Stück eHZ-Zählerplatz mit ABB BKEI montiert gem. VDE-AR-N 4100
- 1 Stück eHZ-Zählerplatz TRE/TSG Reserveplatz
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene, davon 2 Reihen für APZ Nachrüstsatz
Merkmale
| Höhe: |
1100 mm |
| Breite: |
800 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
2 |
| Anzahl Verteilerreihen: |
7 |
| Empfohlener Zukauf: |
APZ-Nachrüstsatz |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
- 1x TSG/TRE-Bestückungspaket B10A/1-polig 25KA
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Zählerschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
