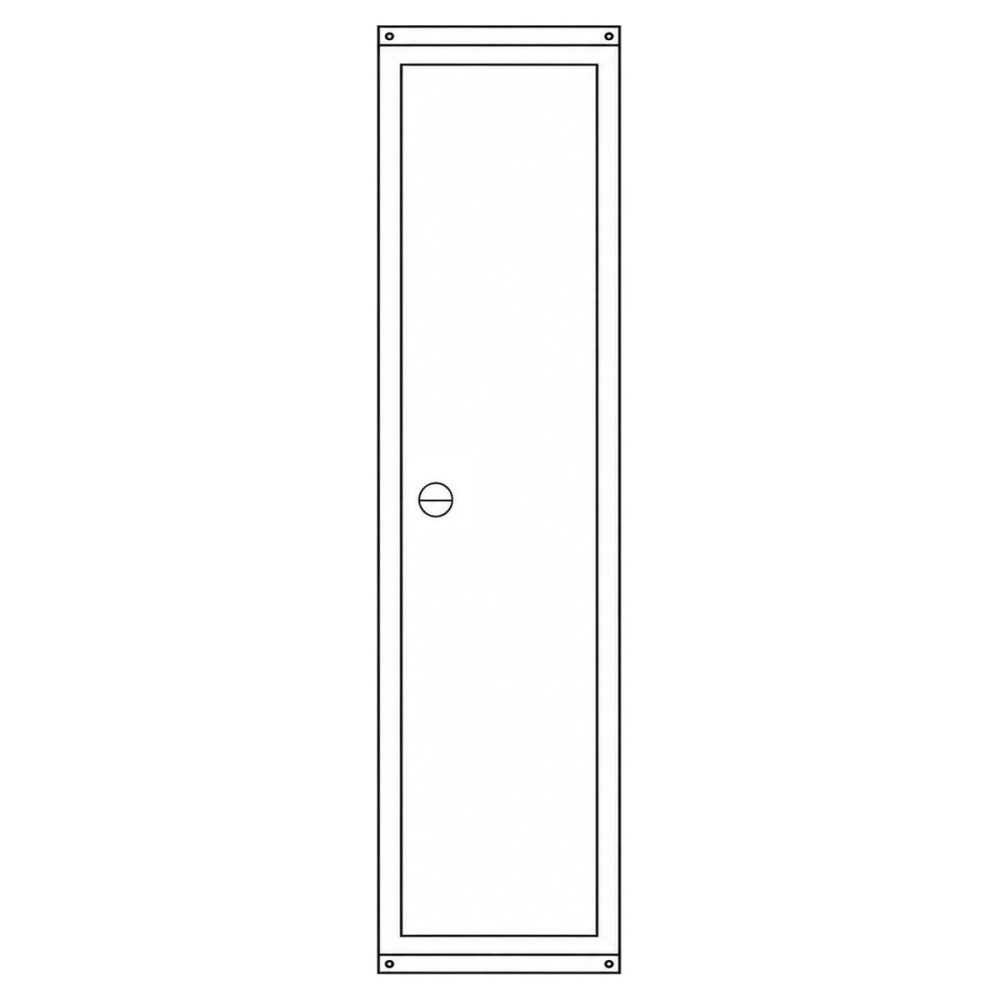

Zählerschrank eHZ 2 Zählerplätze (mit ABB BKE-I), Höhe 1100 mm
Der eHZ Zählerschrank mit 2 Zählerplätzen ist die ideale Lösung für Gebäude mit zwei Wohneinheiten oder als Erweiterung einer bestehenden elektrischen Anlage, z. B. bei Anbauten oder Nachrüstungen in Mehrfamilienhäusern.
Mit einer kompakten Bauhöhe von 1100mm und einer Breite von nur 300mm passt der Zählerschrank auch in enge Technikräume und ermöglicht eine platzsparende, normgerechte Installation nach aktuellen Standards.
Dieser SCHIEGL Schrank steht für Qualität, Funktionalität und einfache Erweiterbarkeit. Perfekt für Elektriker, Bauherren und Projektplaner, die auf zuverlässige Technik und effiziente Raumnutzung setzen.
Darin eingebaut
- 2 Stück eHZ-Zählerplatz mit ABB BKEI montiert gem. VDE-AR-N 4100
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
Merkmale
| Höhe: |
1100 mm |
| Breite: |
300 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
2 |
| Anzahl Felder: |
1 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Zählerschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
