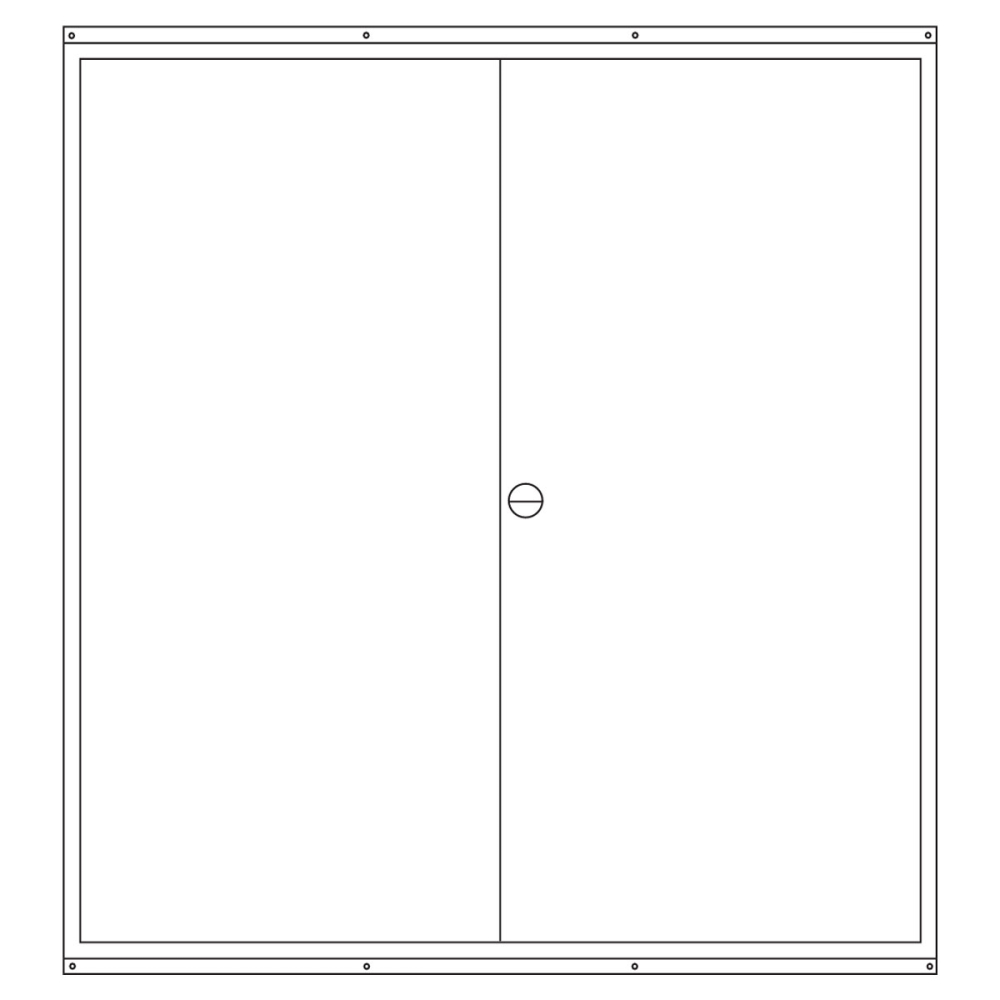

Zählerschrank eHZ 2 Zählerplätze (mit ABB BKE-I), TSG, Verteiler, TK-Feld, Höhe 1100 mm
Der hochwertige Zählerschrank bietet mit 2 eHZ Zählerplätzen, einem TSG-/Reserveplatz, einem integrierten Verteilerfeld und einem separaten Telekommunikationsfeld eine vielseitige Lösung für moderne Energie- und Kommunikationsverteilungen. Die strukturierte Aufteilung sorgt für eine klare Trennung von Strom- und Datenanschlüssen und eignet sich ideal für Ein- und Zweifamilienhäuser.
Als deutscher Hersteller steht Schiegl für erstklassige Verarbeitung und kompromisslose Industriequalität, selbstverständlich "Made in Germany". Der Komplettschrank überzeugt durch eine robuste, langlebige Bauweise und erfüllt alle gängigen Normen. Vormontierte Komponenten erleichtern die Montage und sparen wertvolle Zeit bei der Installation.
Das integrierte Verteilerfeld kann optional mit einem APZ-Aufrüstsatz erweitert werden, für etwa die Anbindung intelligenter Messsysteme. Der zusätzliche TSG-/Reserveplatz ist für Tarifsteuergeräte oder spätere Ergänzungen vorgesehen. Das vorhandene TK-Feld sorgt für eine saubere Integration der Telekommunikation, ideal für heutige und künftige digitale Anforderungen.
Darin eingebaut
- 2 Stück eHZ-Zählerplatz mit ABB BKEI montiert gem. VDE-AR-N 4100
- 1 Stück eHZ-Zählerplatz TRE/TSG Reserveplatz
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene, davon 2 Reihen für APZ Nachrüstsatz
- TK (Telekommunikations/Multimediafeld) Ausführung als Leerfeld inkl. gelochter Montageplatten
Merkmale
| Höhe: |
1100 mm |
| Breite: |
1050 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
2 |
| Anzahl Verteilerreihen: |
7 |
| Anzahl TK-Reihen: |
7 |
| Empfohlener Zukauf: |
APZ-Nachrüstsatz |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
- 1x TSG/TRE-Bestückungspaket B10A/1-polig 25KA
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Zählerschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
