Zählerschrank eHZ 2 Zählerplätze (mit ABB BKE-I), 2 Leerplätze, TSG, Höhe 1100 mm
Optimal für Gebäude mit zwei Wohneinheiten oder den Ausbau in Mehrfamilienhäusern: Dieser Zählerschrank bietet 2 eHZ-Zählerplätze, 2 zusätzliche Leerfelder zur Erweiterung auf bis zu 4 Zählerplätze sowie einen Reserveplatz für ein Tarifsteuergerät (TSG).
Die vielseitige Ausführung erlaubt eine einfache Erweiterung bestehender Zähleranlagen und erfüllt alle Anforderungen moderner Elektroinstallationen, sowohl im Neubau als auch bei der Nachrüstung. Die Option zur TSG-Integration bietet zusätzliche Flexibilität bei der Steuerung von Verbrauchern.
Mit einer kompakten Bauhöhe von 1100mm ist dieser Zählerschrank besonders platzsparend und eignet sich hervorragend für Technik- oder Hausanschlussräume. Eine zuverlässige Lösung für Elektriker, Bauherren und Planer mit Blick auf langfristige Systemkompatibilität.

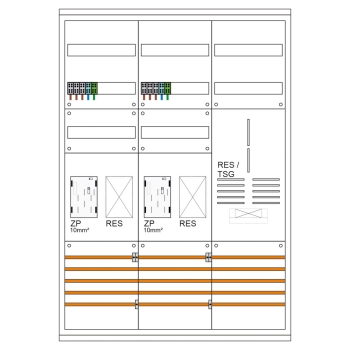

Darin eingebaut
- 2 Stück eHZ-Zählerplatz mit ABB BKEI montiert gem. VDE-AR-N 4100
- 1 Stück eHZ-Zählerplatz TRE/TSG Reserveplatz
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
Merkmale
| Höhe: |
800 mm |
| Breite: |
1050 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
2 |
| Anzahl Leerplätze: |
2 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
- 1x TSG/TRE-Bestückungspaket B10A/1-polig 25KA
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Zählerschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
