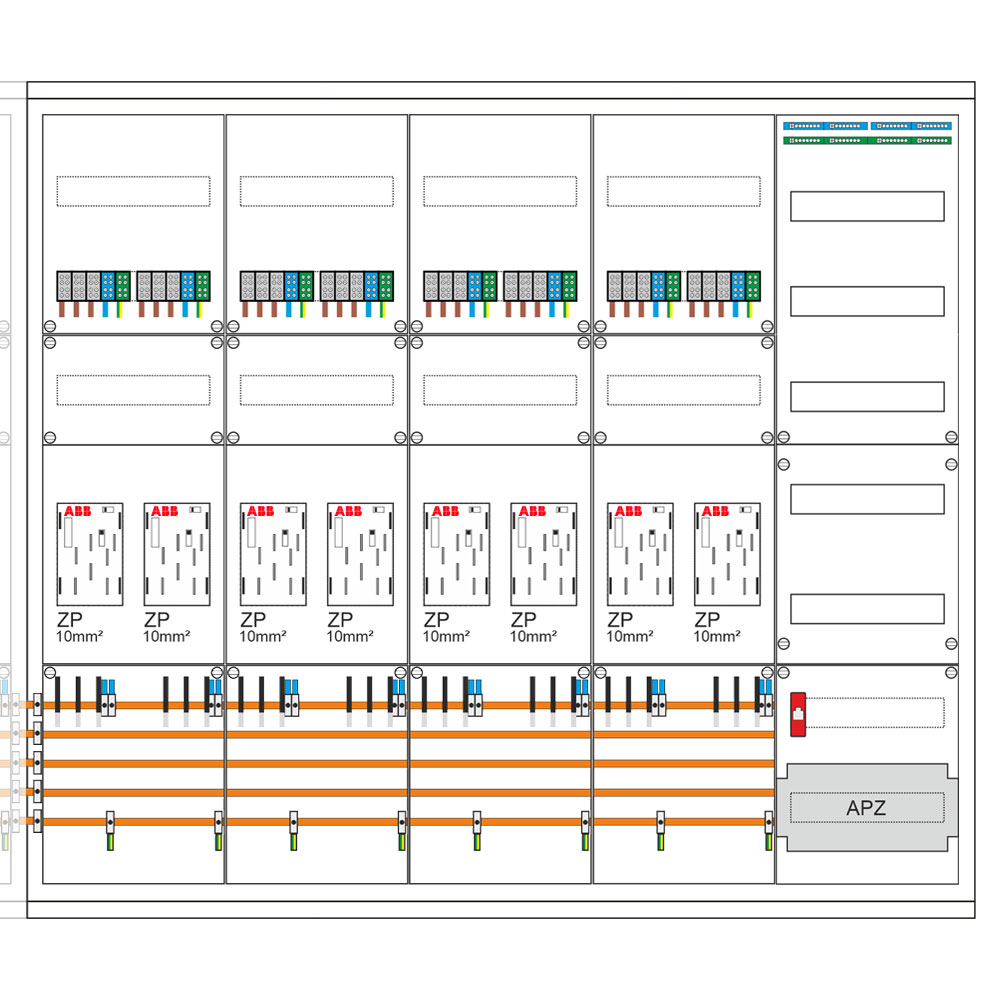

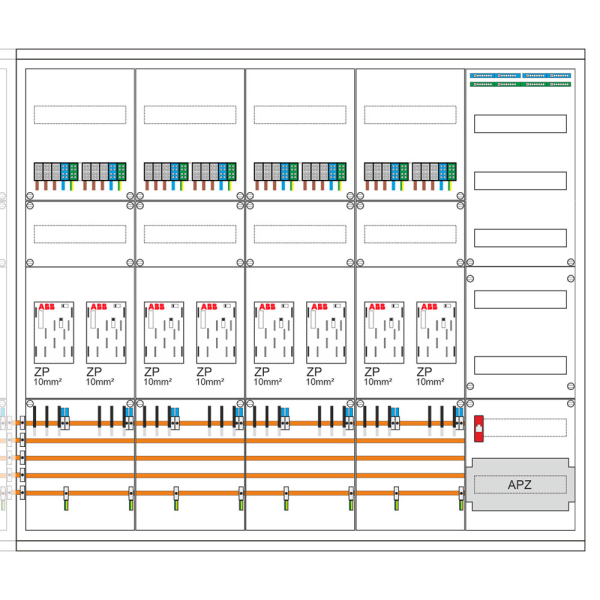

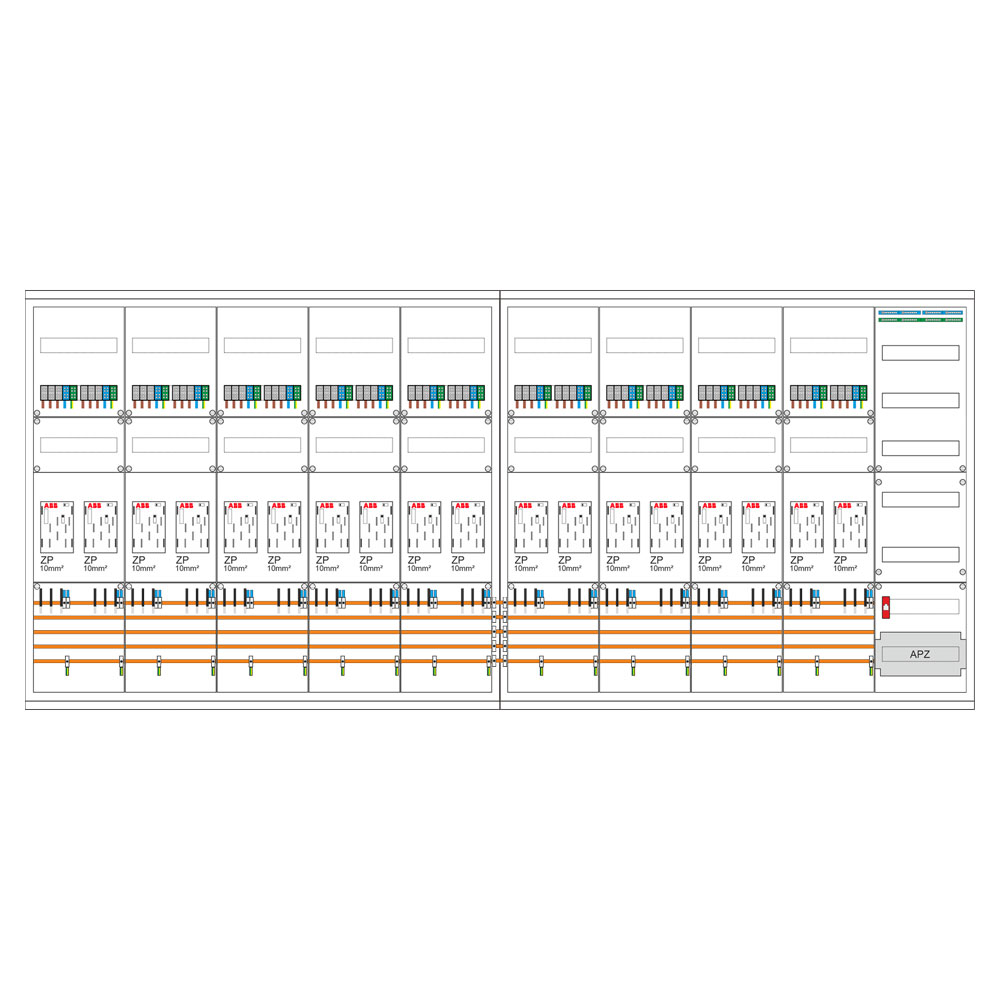

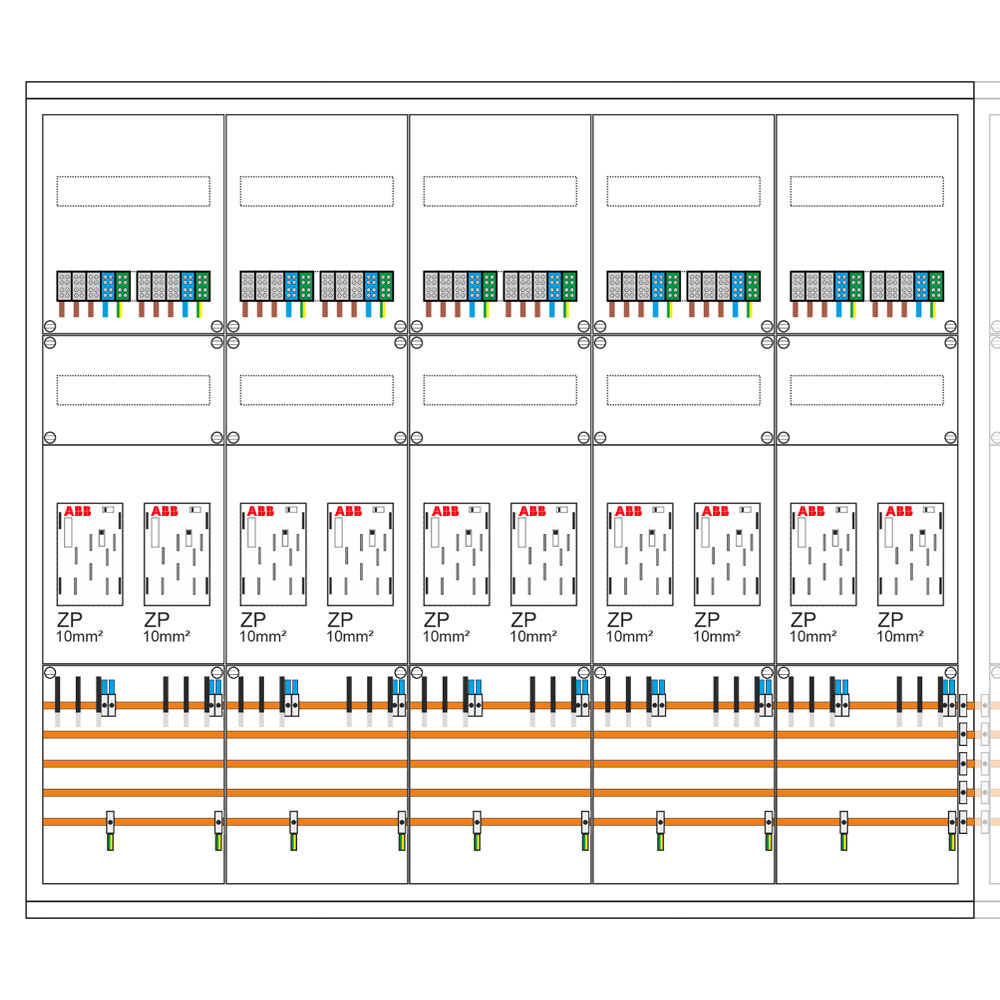

Zählerschrank eHZ 18 Zählerplätze (mit ABB BKE-I) + Verteiler + APZ (1100mm)
Speziell konzipiert für große Mehrfamilienhäuser, Wohnanlagen oder Gewerbeobjekte, bietet dieser eHZ-Zählerschrank von Schiegl Platz für 18 elektronische Haushaltszähler. Die strukturierte und platzsparende Ausführung sorgt für eine zuverlässige, normgerechte Stromverteilung, ideal bei hoher Anschlussdichte.
Der integrierte 5-reihige Verteilerbereich stellt ausreichend Raum für die Installation von LS-Schaltern und weiteren Betriebsmitteln bereit. Ein fest integrierter APZ-Platz (Anschlusspunkt Zählerplatz) macht den Schrank zusätzlich Smart-Meter-ready und erfüllt alle Vorgaben der FNN-Richtlinie zur intelligenten Messinfrastruktur.
Hergestellt vom renommierten deutschen Hersteller Schiegl, steht dieser Zählerschrank für Langlebigkeit, Qualität und eine sichere, zukunftsorientierte Energieverteilung. Die ideale Wahl für Elektrobetriebe, Wohnungsbaugesellschaften und professionelle Großprojekte.
Darin eingebaut
- 18 Stück eHZ-Zählerplatz mit ABB BKEI montiert gem. VDE-AR-N 4100
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
Merkmale
| Höhe: |
1100 mm |
| Breite: |
2600 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
18 |
| Anzahl Felder: |
10 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
