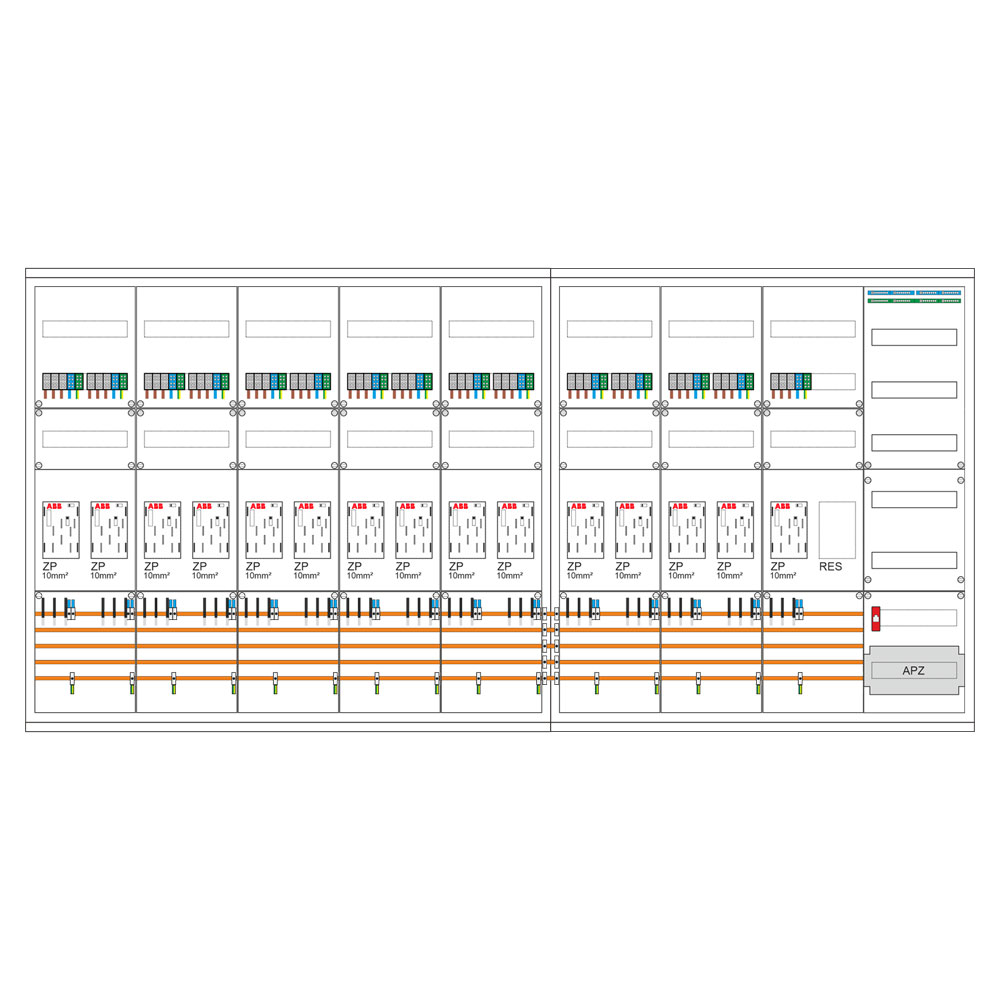

Zählerschrank eHZ 15 Zählerplätze (mit ABB BKE-I) + Verteiler + APZ (1100mm)
Speziell erstellt für den Einsatz in großen Mehrfamilienhäusern, Wohnanlagen oder Gewerbeobjekten, bietet dieser eHZ-Zählerschrank von Schiegl Platz für 15 elektronische Haushaltszähler. Die kompakte und gleichzeitig leistungsstarke Bauweise sorgt für eine normgerechte und übersichtliche Stromverteilung bei hoher Anschlusskapazität.

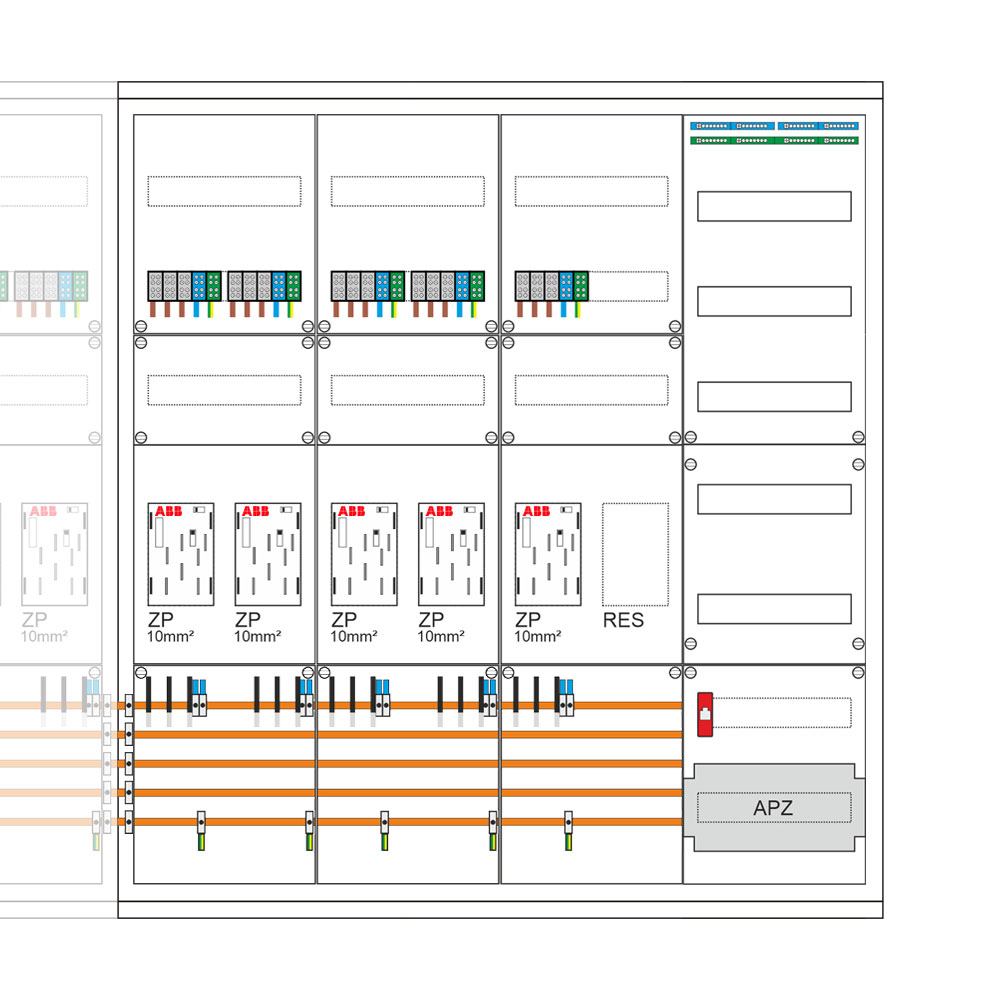

Der integrierte 5-reihige Verteilerbereich bietet ausreichend Platz für Schutz- und Schaltgeräte, wie FI-Schalter oder Leitungsschutzschalter. Durch den vorhandenen APZ-Platz ist der Schrank bestens vorbereitet für den Einbau intelligenter Messsysteme. Eine wichtige Voraussetzung für zukunftssichere, digitale Energieversorgung.
Hergestellt vom deutschen Markenhersteller Schiegl, überzeugt dieser Zählerschrank durch höchste Verarbeitungsqualität, Sicherheit und Langlebigkeit. Die ideale Lösung für professionelle Elektroinstallationen mit großem Zählerbedarf und Made in Germany.
Darin eingebaut

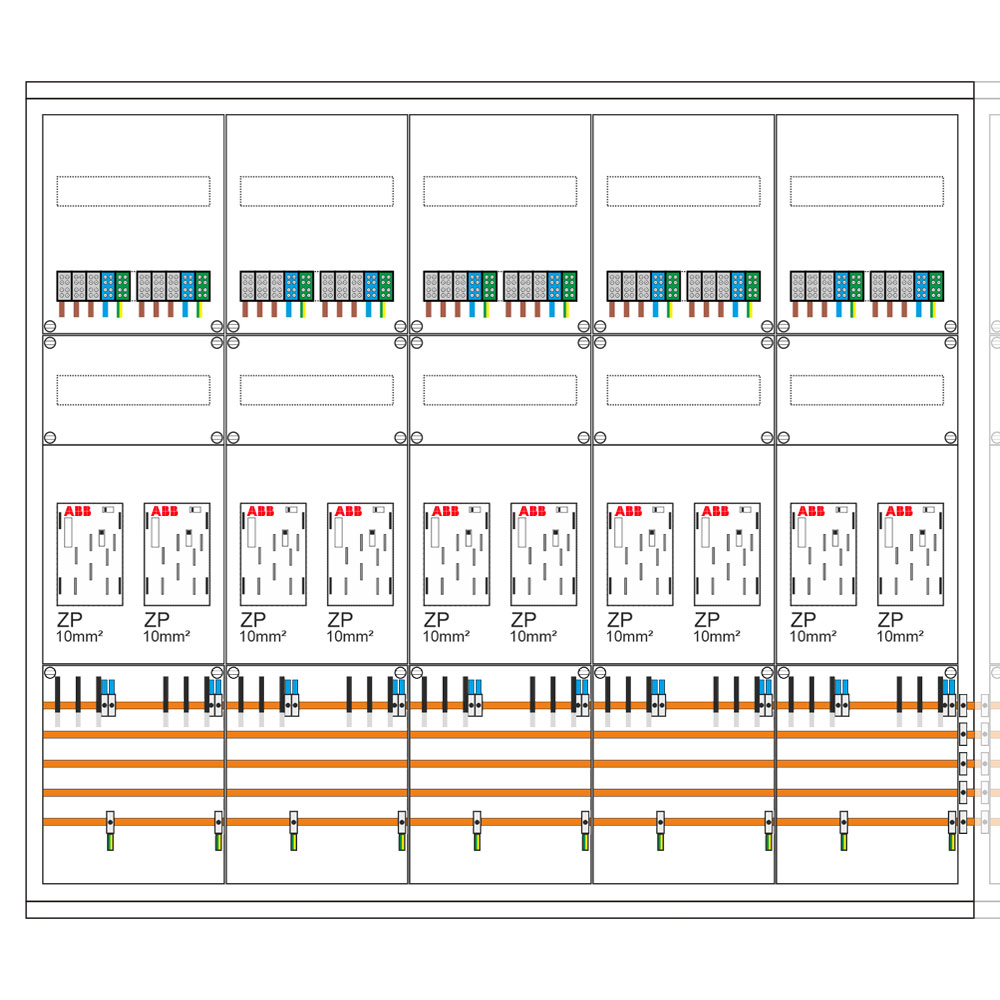

- 15 Stück eHZ-Zählerplatz mit ABB BKEI montiert gem. VDE-AR-N 4100
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
Merkmale
| Höhe: |
1100 mm |
| Breite: |
2350 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
15 |
| Anzahl Felder: |
9 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
