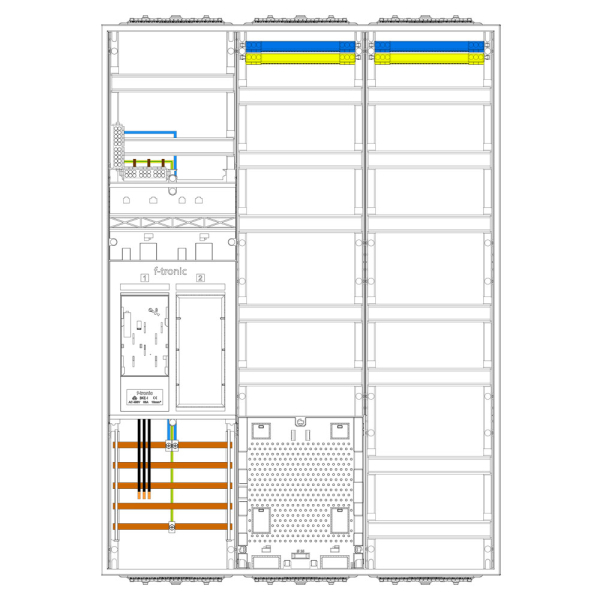

F-Tronic Zählerschrank eHZ 1 Zählerplatz, 1 Leerplatz, 2 Verteilerfelder, APZ-Platz, Höhe 1100mm
Der F-Tronic Zählerschrank eHZ überzeugt durch seine durchdachte Aufteilung mit 1 Zählerplatz, 1 Leerfeld und 2 großzügigen Verteilerfeldern inklusive APZ-Platz. Diese Kombination schafft optimale Voraussetzungen für die Integration moderner Elektroinstallationen in Wohn- und Gewerbegebäuden. Besonders die zwei Verteilerfelder bieten ausreichend Platz für zahlreiche Komponenten wie FI-Schalter, Leitungsschutzschalter, Hauptlasttrennschalter, Sicherungs-Lasttrennschalter, KNX-Komponenten, Überspannungsschutz und weitere Automaten.
Dank der kompakten Bauhöhe von 1100mm eignet sich der Schrank ideal für den platzsparenden Einbau in Technik- oder Hausanschlussräumen. Der integrierte APZ-Platz (Abschlusspunkt Zählerplatz) ermöglicht den einfachen Anschluss moderner Kommunikations- und Smart-Meter-Technologien. Damit ist der Schrank bestens vorbereitet auf aktuelle und zukünftige Anforderungen der Energietechnik.
Mit seiner robusten Konstruktion und der Industriequalität „Made in Germany“ steht der Zählerschrank von F-Tronic für Zuverlässigkeit, Langlebigkeit und höchste Sicherheit. Er erfüllt alle relevanten Normen und bietet Installateuren maximale Flexibilität bei Planung und Montage, eine perfekte Wahl für anspruchsvolle Elektroinstallationen.

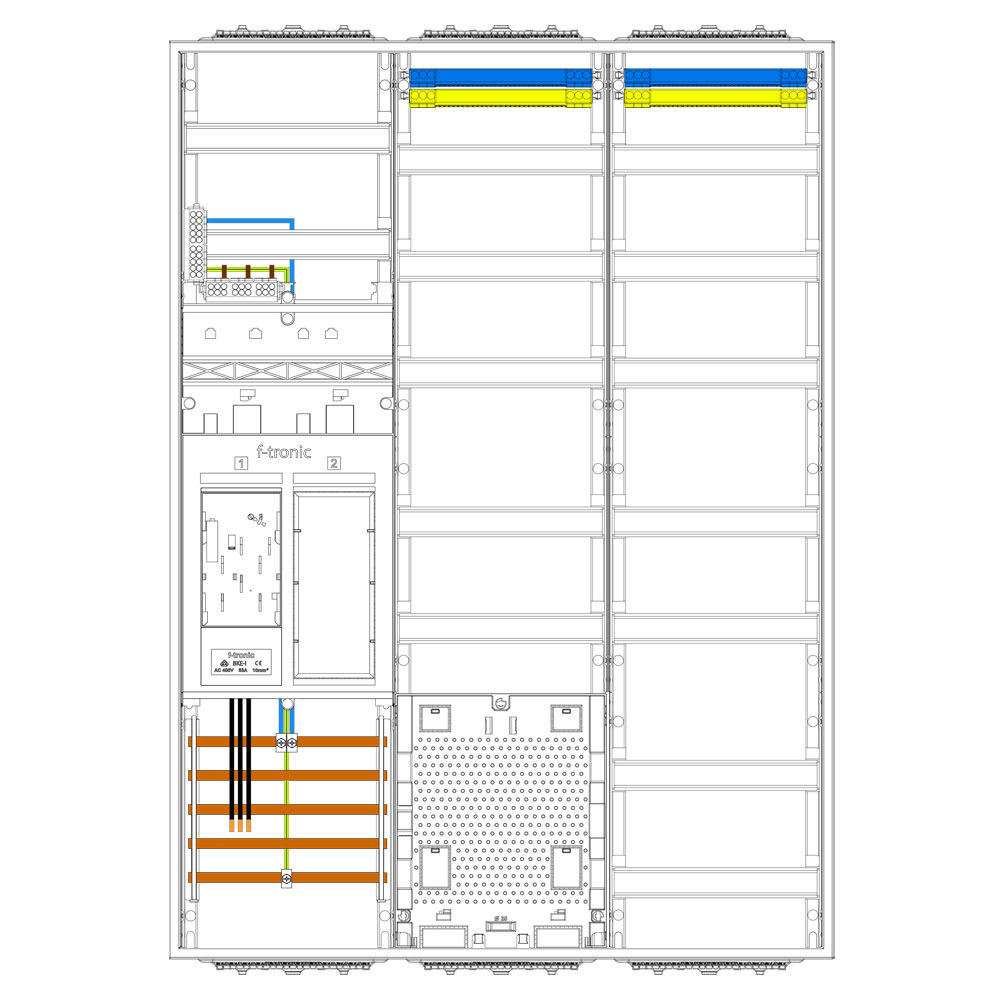

Darin eingebaut
- 1 Stück eHZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1x Verteilerfelder 5-reihig inkl. N/PE-Schiene mit APZ-Platz
- 1x Verteilerfelder 7-reihig inkl. N/PE-Schiene

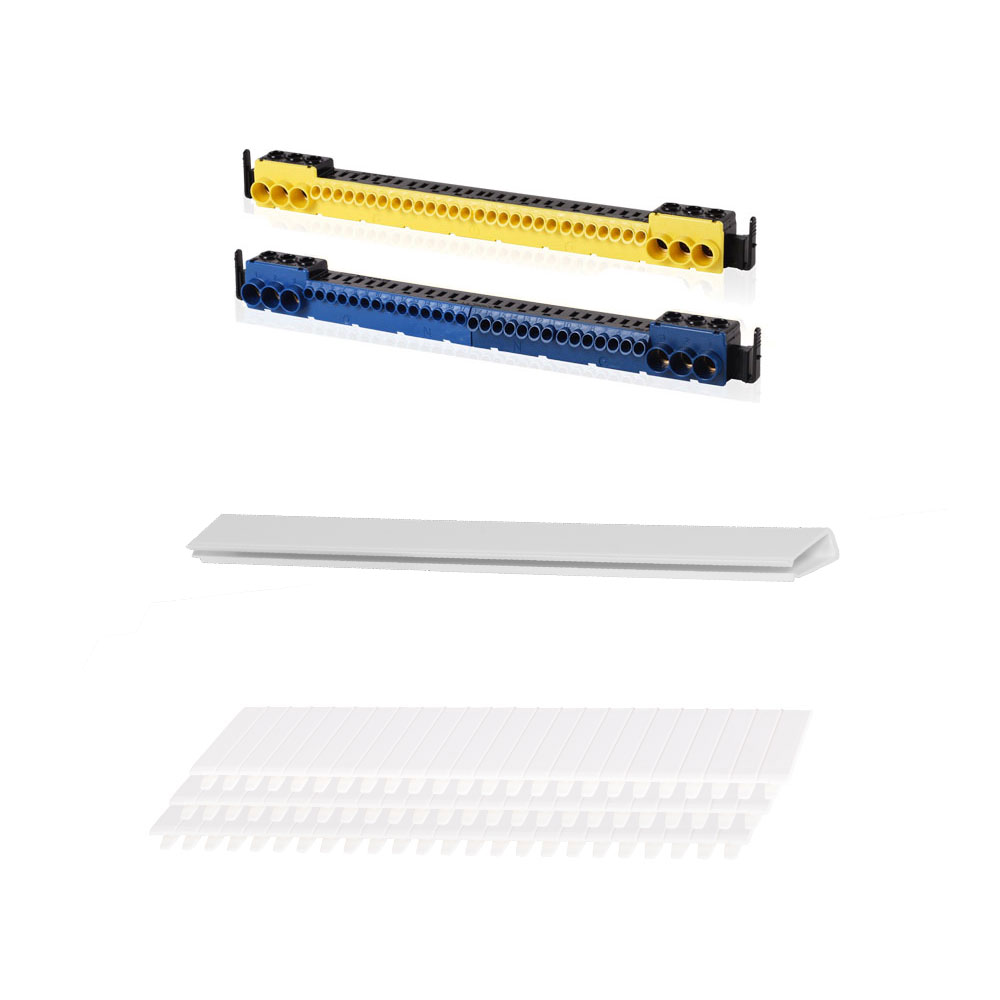

- 1x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²
Zusätzlich im Lieferumfang enthalten
- Sammelschienenisolierung
- Abdeckstreifen
Merkmale
| Höhe: |
1100 mm |
| Breite: |
800 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
1 |
| Anzahl Leerplatz: |
1 |
| Anzahl Verteilerreihen: |
12 (5/7) |
| APZ-Platz: |
Ja |
| Hersteller: |
F-Tronic |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP31 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahtete Zählerfelder |
| Zähleraufnahme: |
eHZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
