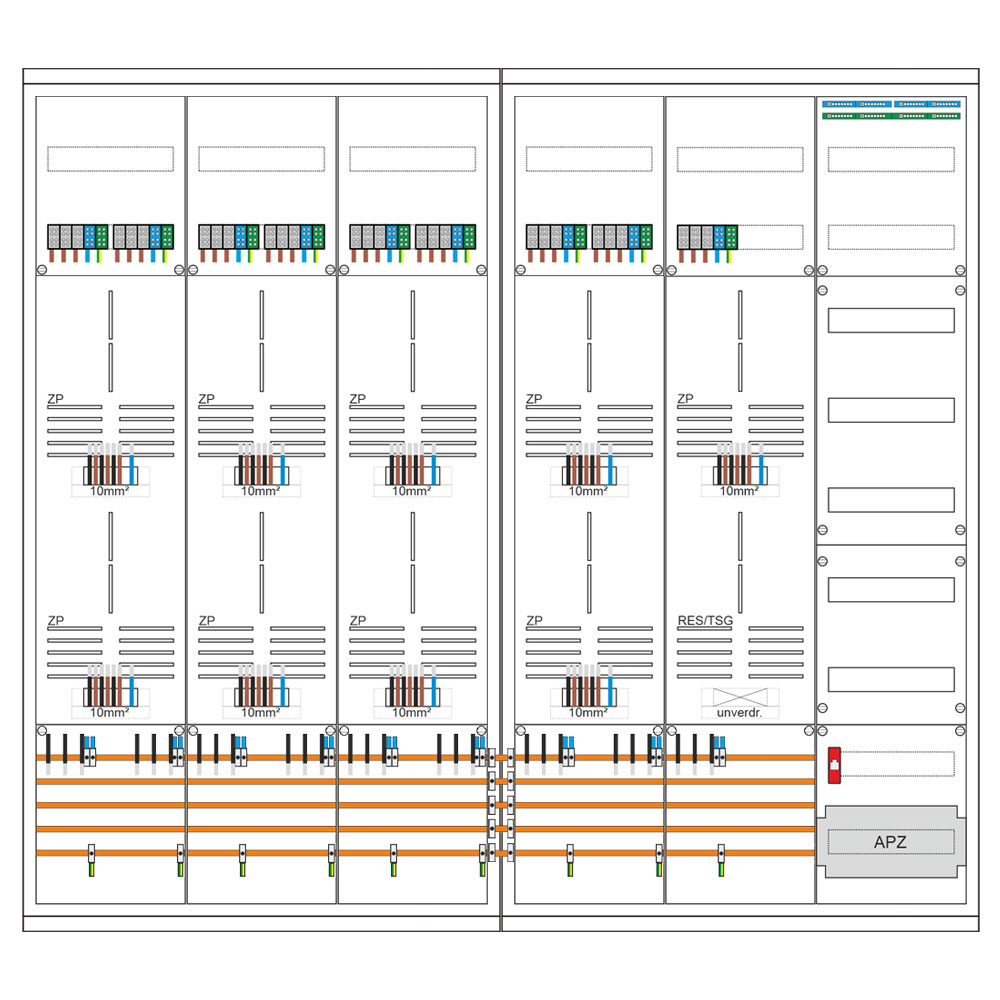

Zählerschrank 3.HZ 9 Zählerplätze, TSG, Verteiler + APZ, 1400mm
Mit 9 Zählerplätzen, einem zusätzlichen Reservefeld oder TSG-Feld (Tarifschaltgerät) sowie einem 7-reihigen Verteiler, eignet sich dieser 3.HZ-Zählerschrank von Schiegl ideal für den Einsatz in Mehrfamilienhäusern, Wohnanlagen oder kleinen Gewerbeeinheiten. Die durchdachte Aufteilung ermöglicht eine sichere, normgerechte Stromverteilung bei gleichzeitig hoher Flexibilität.
Der geräumige Verteilerbereich mit 7 Reihen bietet ausreichend Platz für FI-Schalter, Leitungsschutzschalter und weitere Installationskomponenten. Dank des integrierten APZ-Platzes (Anschlusspunkt Zählerplatz) ist der Schrank zudem Smart-Meter-Ready und erfüllt alle Anforderungen der FNN-Richtlinien für digitale Messsysteme, optimal für moderne, zukunftssichere Energieverteilungen.
Hergestellt vom deutschen Qualitätshersteller Schiegl, überzeugt die Anlage durch präzise Verarbeitung, hohe Langlebigkeit und geprüfte Sicherheit. Eine zuverlässige Lösung für professionelle Elektroinstallationen mit Erweiterungspotenzial.
Darin eingebaut

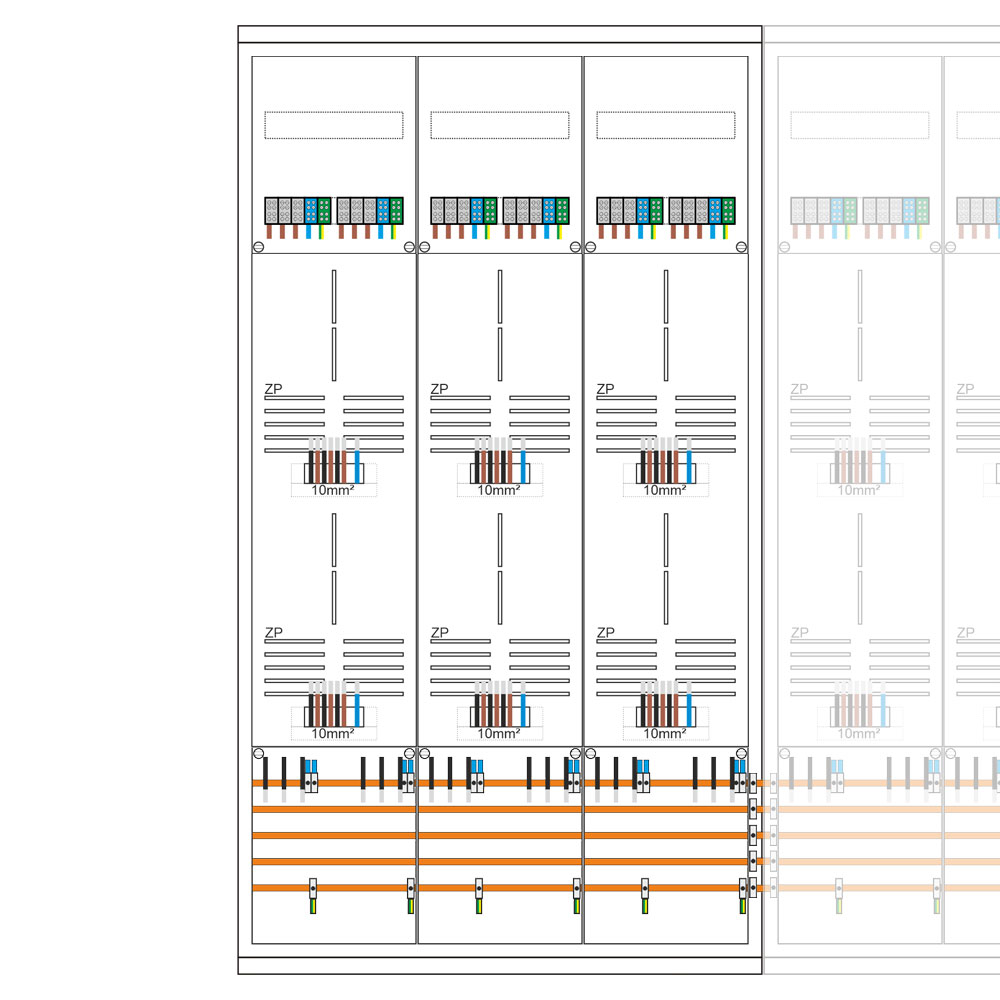

- 9 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100

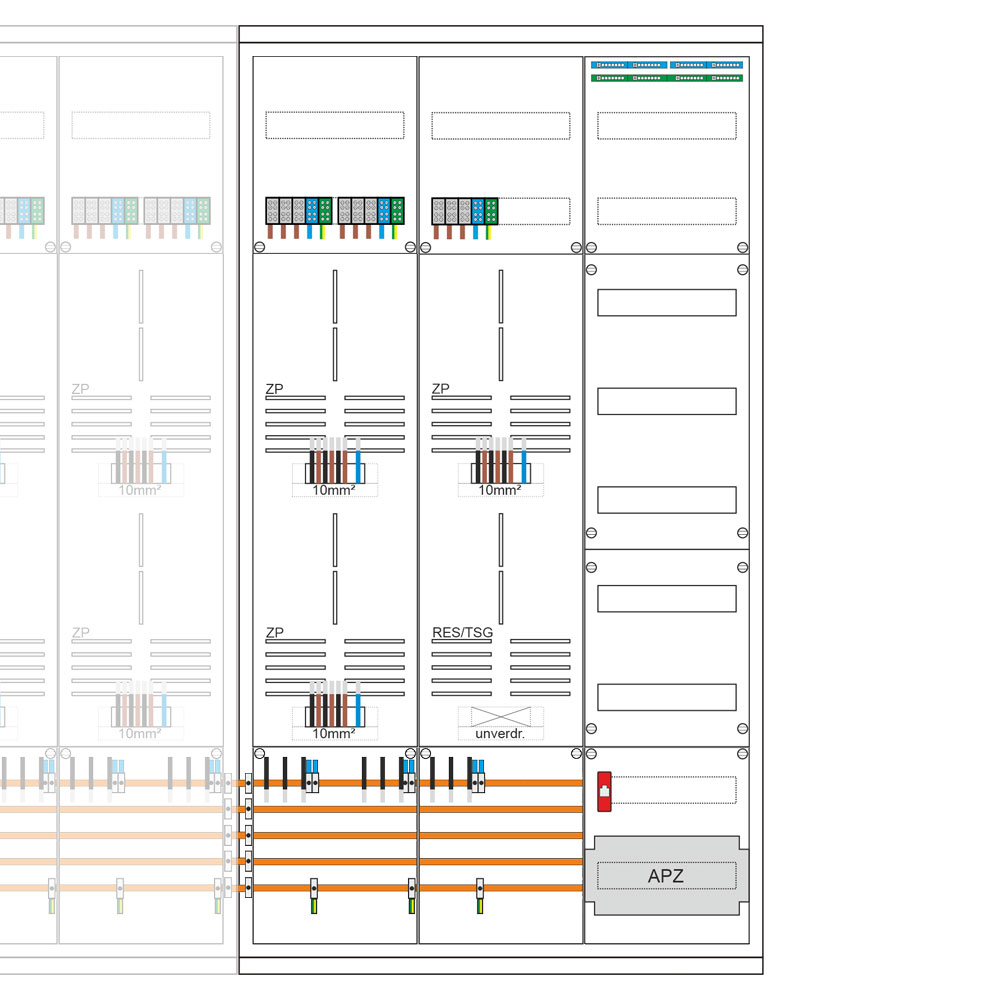

- 1 Stück 3.HZ-Zählerplatz TRE/TSG Reserveplatz
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene + APZ-Platz
Merkmale
| Höhe: |
1400 mm |
| Breite: |
1600 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
9 |
| Anzahl Felder: |
6 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
