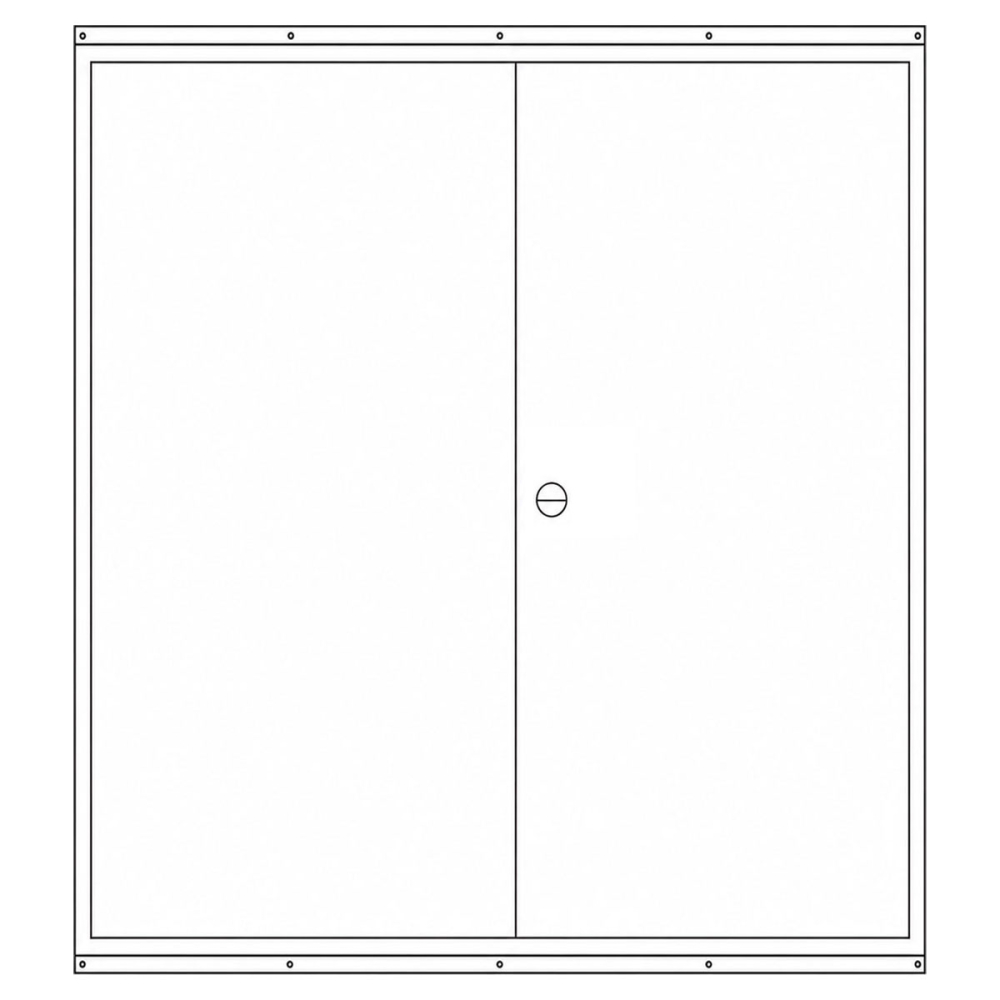

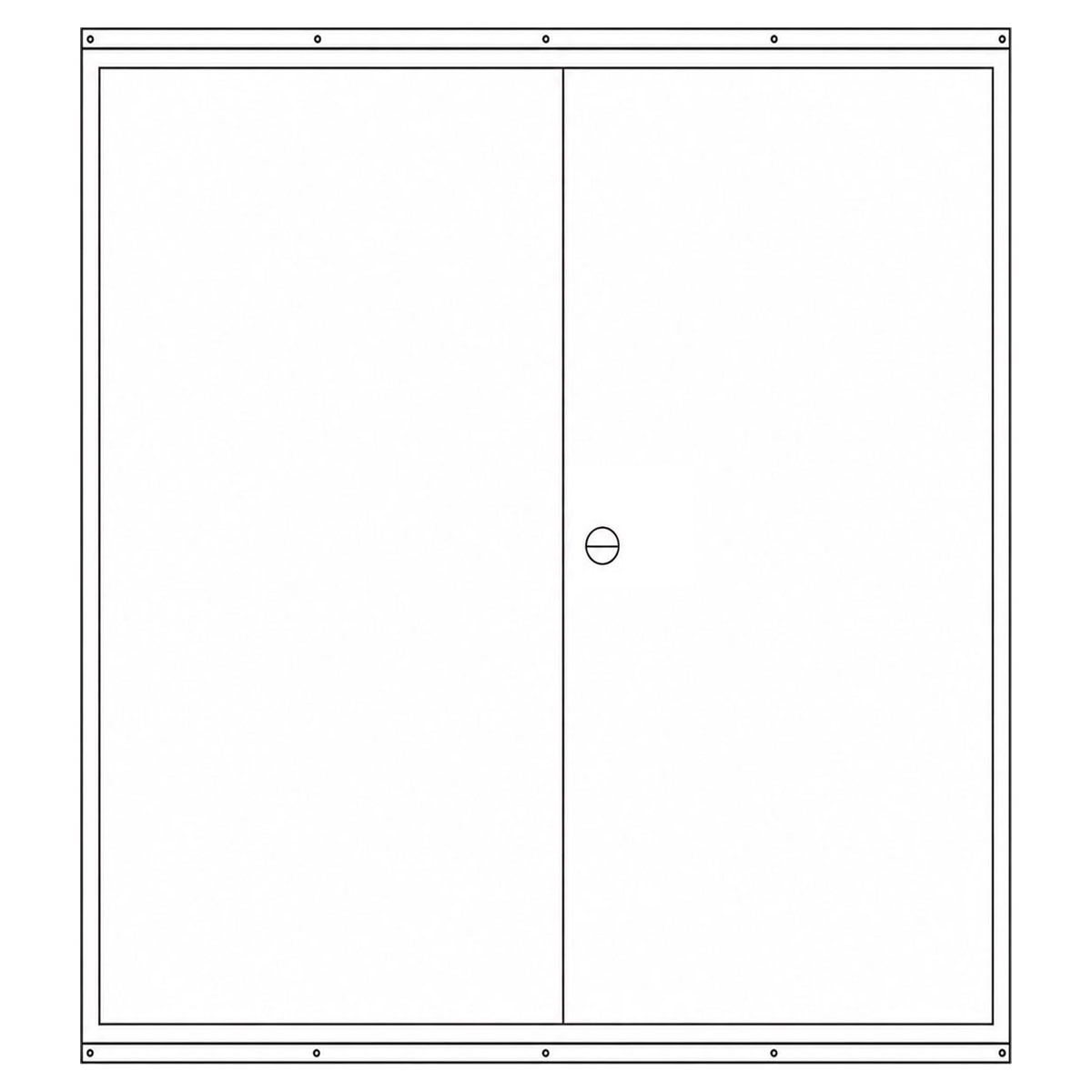

Zählerschrank 3.HZ 5 Zählerplätze, TSG, Verteiler, TK-Feld, Höhe 1400 mm
Mit 5 Zählerplätzen, einem TSG-Platz für Tarifsteuergeräte, einem 9-reihigen Verteilerfeld und einem separaten TK-Feld bietet dieser 3.HZ Zählerschrank eine flexible und zukunftsorientierte Lösung für moderne Energieverteilungen. Ideal für den Einsatz in Wohngebäuden oder kleinen Gewerbeeinheiten, sorgt die klare Aufteilung für eine normgerechte und effiziente Installation.
Das Verteilerfeld umfasst 9 Reihen, von denen 2 Reihen optional mit einem APZ-Nachrüstsatz belegt werden können. Darüber hinaus sorgt das TK-Feld (Telekommunikationsfeld) für die strukturierte Einbindung von Netzwerk- oder Telefonkomponenten und ist damit bestens für Smart-Home-Anwendungen oder moderne Kommunikationssysteme geeignet.
Gefertigt in Deutschland und mit einer Bauhöhe von 1400mm, erfüllt der Zählerschrank höchste Qualitätsstandards. Die robuste Verarbeitung und das durchdachte Design stehen für Langlebigkeit, Sicherheit und Flexibilität, selbstverständlich "Made in Germany".
Darin eingebaut
- 5 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- 1 Stück 3.HZ-Zählerplatz TRE/TSG Reserveplatz
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 9-reihig inkl. N/PE-Schiene, davon 2 Reihen für APZ Nachrüstsatz
- TK (Telekommunikations/Multimediafeld) Ausführung als Leerfeld inkl. gelochter Montageplatten
Merkmale
| Höhe: |
1400 mm |
| Breite: |
1300 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
5 |
| Anzahl Verteilerreihen: |
9 |
| Anzahl TK-Reihen: |
9 |
| Empfohlener Zukauf: |
APZ-Nachrüstsatz |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
- 1x TSG/TRE-Bestückungspaket B10A/1-polig 25KA
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
