Zählerschrank 3.HZ 4 Zählerplätze, TSG, Höhe 1100 mm
Der 3.HZ Zählerschrank mit 4 normgerechten Zählerplätzen und einem integrierten TSG-Feld (für Tarifsteuergeräte) ist die ideale Lösung für zentrale Stromverteilungen in Mehrfamilienhäusern, Wohnanlagen oder kleinen Gewerbeeinheiten. Die übersichtliche und praxisgerechte Aufteilung ermöglicht eine saubere, normkonforme Elektroinstallation.
Durch das vorhandene TSG-Feld lässt sich der Schrank optimal zur Steuerung von Verbrauchern über Lastmanagementsysteme einsetzen, ein wichtiger Aspekt bei der Einhaltung aktueller Netzanforderungen. Besonders praktisch: Der Schrank eignet sich ideal zur Erweiterung bestehender Anlagen.
Gefertigt nach hohen Qualitätsstandards, überzeugt dieser Zählerschrank durch Zuverlässigkeit, Langlebigkeit und einfache Montage. Eine zukunftssichere Lösung für professionelle Elektroinstallationen mit Fokus auf Erweiterbarkeit und Steuerbarkeit.

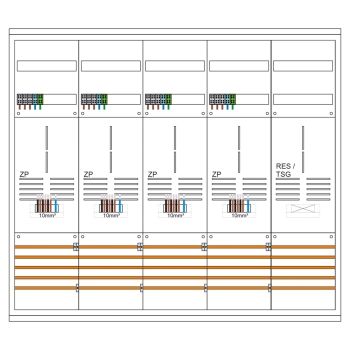

Darin eingebaut
- 4 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- 1 Stück 3.HZ-Zählerplatz TRE/TSG Reserveplatz
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
Merkmale
| Höhe: |
1100 mm |
| Breite: |
1300 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
4 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
- 1x TSG/TRE-Bestückungspaket B10A/1-polig 25KA
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
