Zählerschrank 3.HZ 3 Zählerplätze, Verteiler, TK-Feld, Höhe 1400 mm
Optimal für kleine Wohngebäude mit bis zu drei Wohneinheiten, kombiniert dieser 3.HZ Zählerschrank eine kompakte Bauweise mit hoher Funktionalität. Ausgestattet mit 3 Zählerplätzen, einem 2-reihigen Verteilerfeld und einem integrierten TK-Feld (Telekommunikationsfeld), eignet er sich hervorragend für moderne Installationen, bei denen Energie- und Datenverteilung auf engem Raum gefragt sind.
Das 2-reihige Verteilerfeld bietet Platz für Schutzschalter, Reihenklemmen oder andere Installationsgeräte. Das separate TK-Feld ermöglicht die strukturierte Integration von Netzwerktechnik, Router, Smart-Home-Modulen oder anderen Kommunikationssystemen.
Mit einer Bauhöhe von 1400mm passt der Schrank in nahezu jeden Technikraum. Die hochwertige Verarbeitung und Fertigung Made in Germany garantieren Langlebigkeit, Sicherheit und einfache Montage, eine ideale Lösung für professionelle Elektroinstallationen mit kombiniertem Strom- und Datenbedarf.

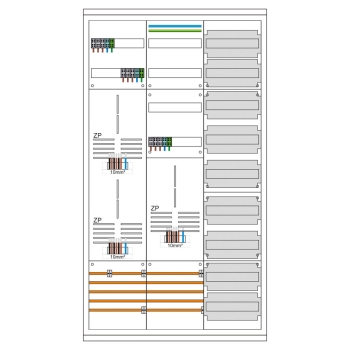

Darin eingebaut
- 3 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 2-reihig inkl. N/PE-Schiene
- TK (Telekommunikations/Multimediafeld) 9-reihig
- - Ausführung als Leerfeld inkl. gelochter Montageplatten -
Merkmale
| Höhe: |
1400 mm |
| Breite: |
800 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
3 |
| Anzahl Verteilerreihen: |
2 |
| Anzahl TK-Reihen: |
9 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
