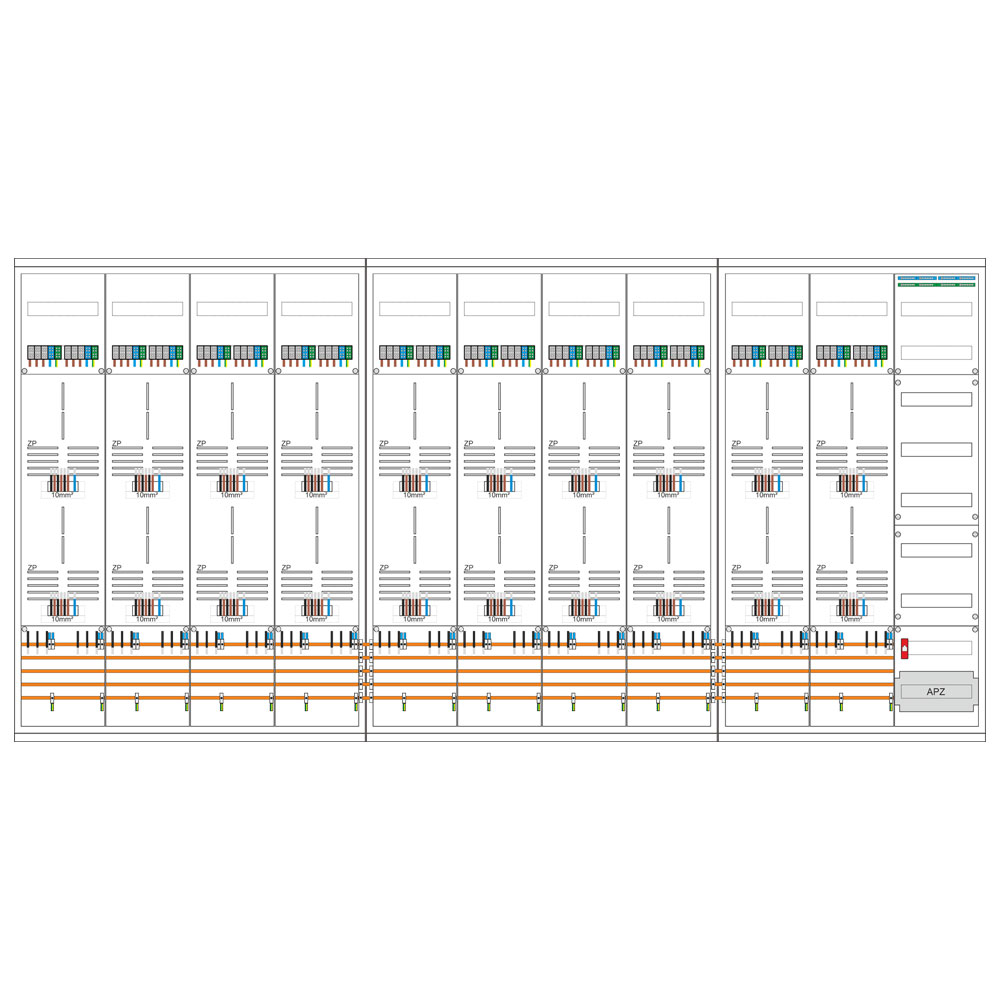

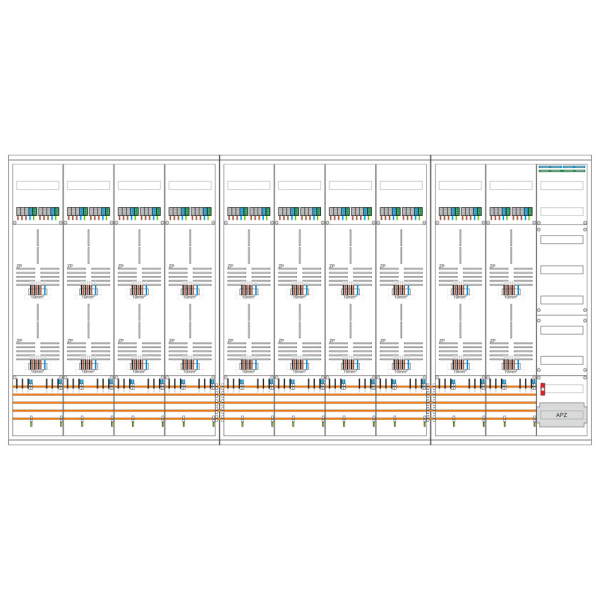

Zählerschrank 3.HZ 20 Zählerplätze, Verteiler, APZ | 1400mm | SCHIEGL
Ausgelegt für große Wohn- und Gewerbeeinheiten, bietet dieser Schiegl-Zählerschrank mit 20 Zählerplätzen eine zuverlässige und zukunftssichere Lösung für umfangreiche Elektroinstallationen. Dank der großzügigen Kapazität eignet er sich ideal für Mehrfamilienhäuser, Gewerbeobjekte und andere Projekte mit hohem Anschlussbedarf.
Das integrierte 7-reihige Verteilerfeld ist mit einem APZ-Platz ausgestattet und erfüllt damit alle Anforderungen für moderne Mess- und Kommunikationstechnik, wie sie im Rahmen intelligenter Messsysteme (Smart Metering) notwendig sind. So ist der Schrank bestens auf die aktuellen und zukünftigen Normen vorbereitet.
Gefertigt aus robusten Materialien und im schlichten, funktionalen Design der Schiegl-Zählerschränke, überzeugt dieser Schrank durch Langlebigkeit und einfache Integration in bestehende Elektroinstallationen. Eine bewährte Wahl für Installateure, die Wert auf Qualität und Normkonformität legen.
Darin eingebaut

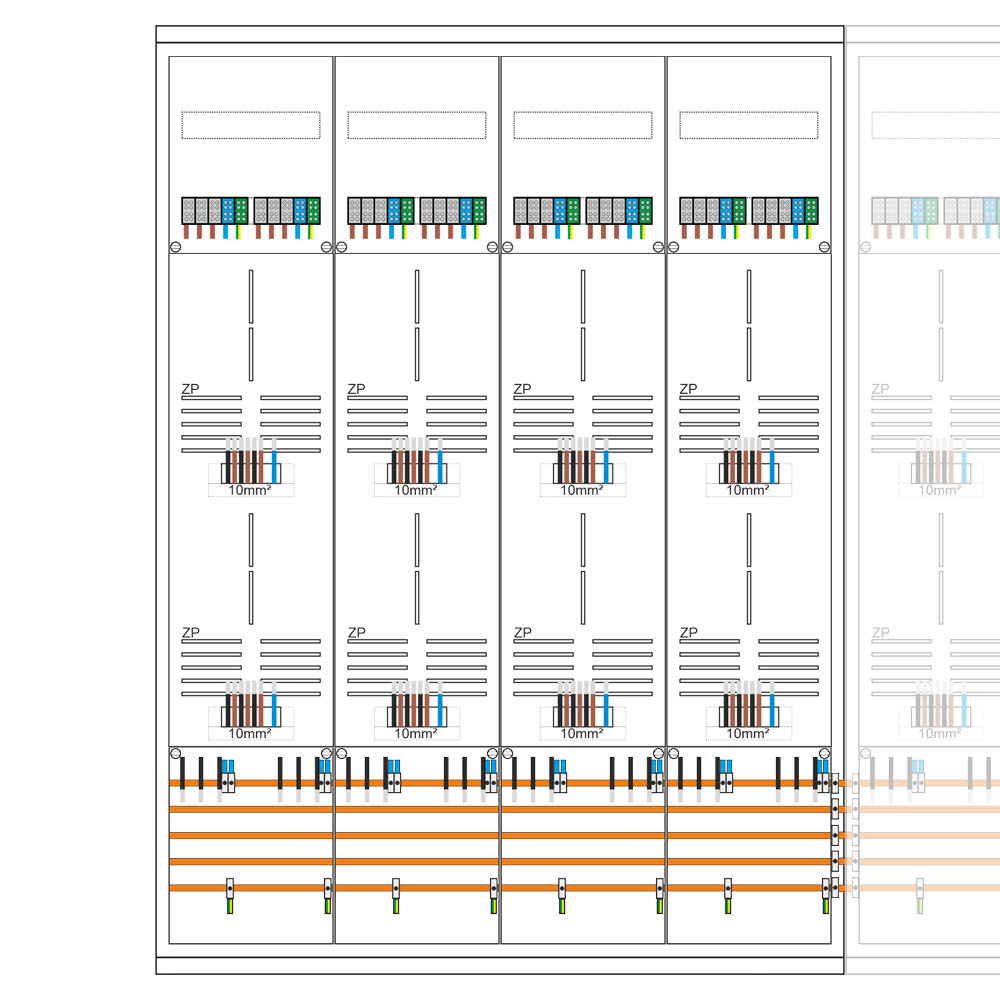

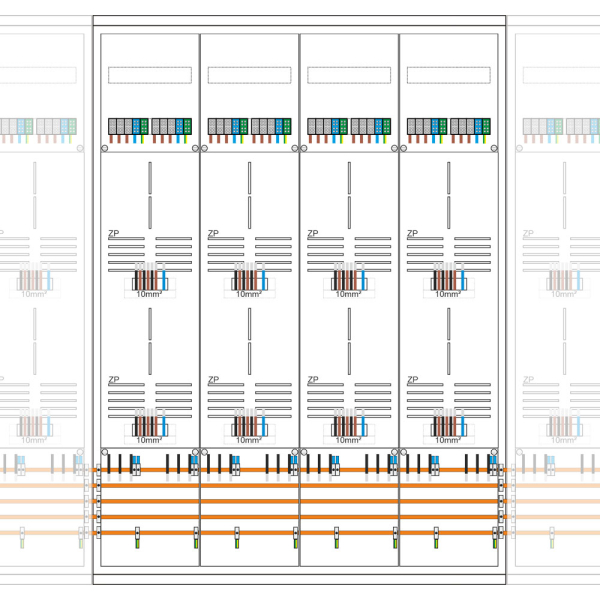

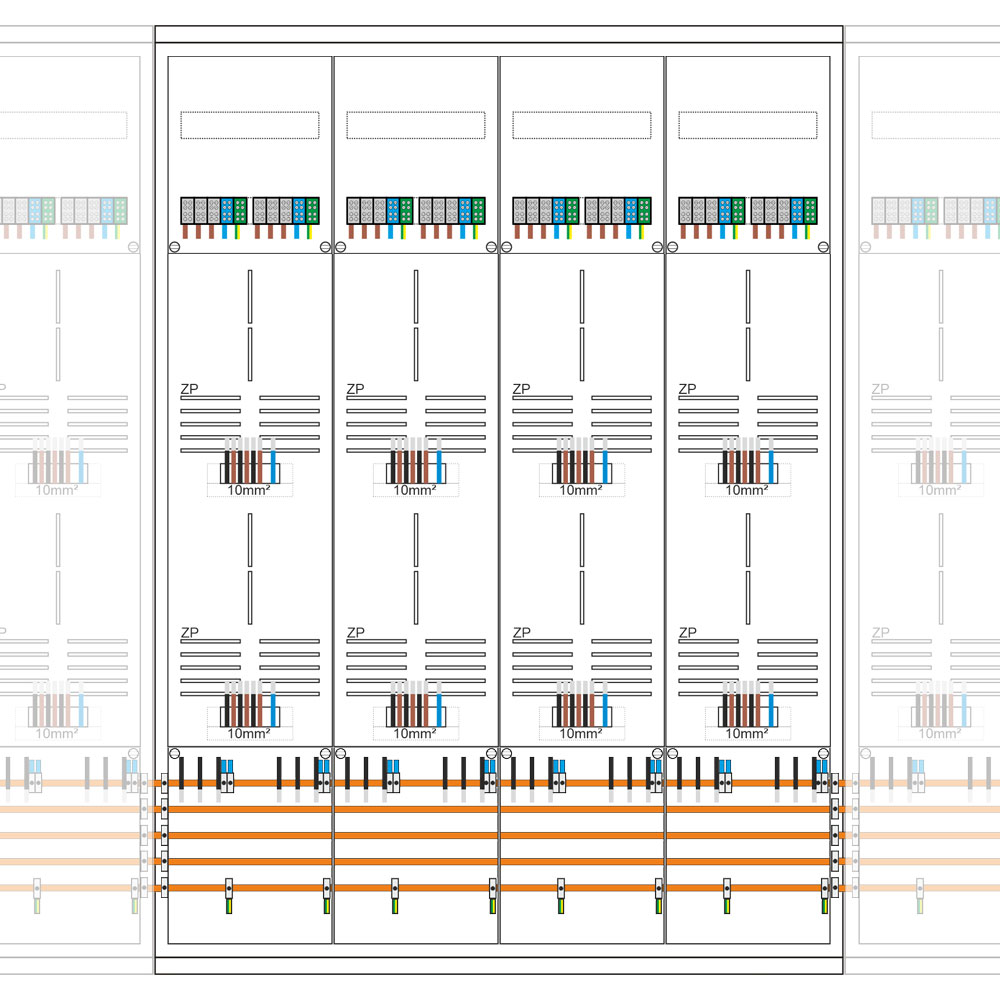

- 20 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²

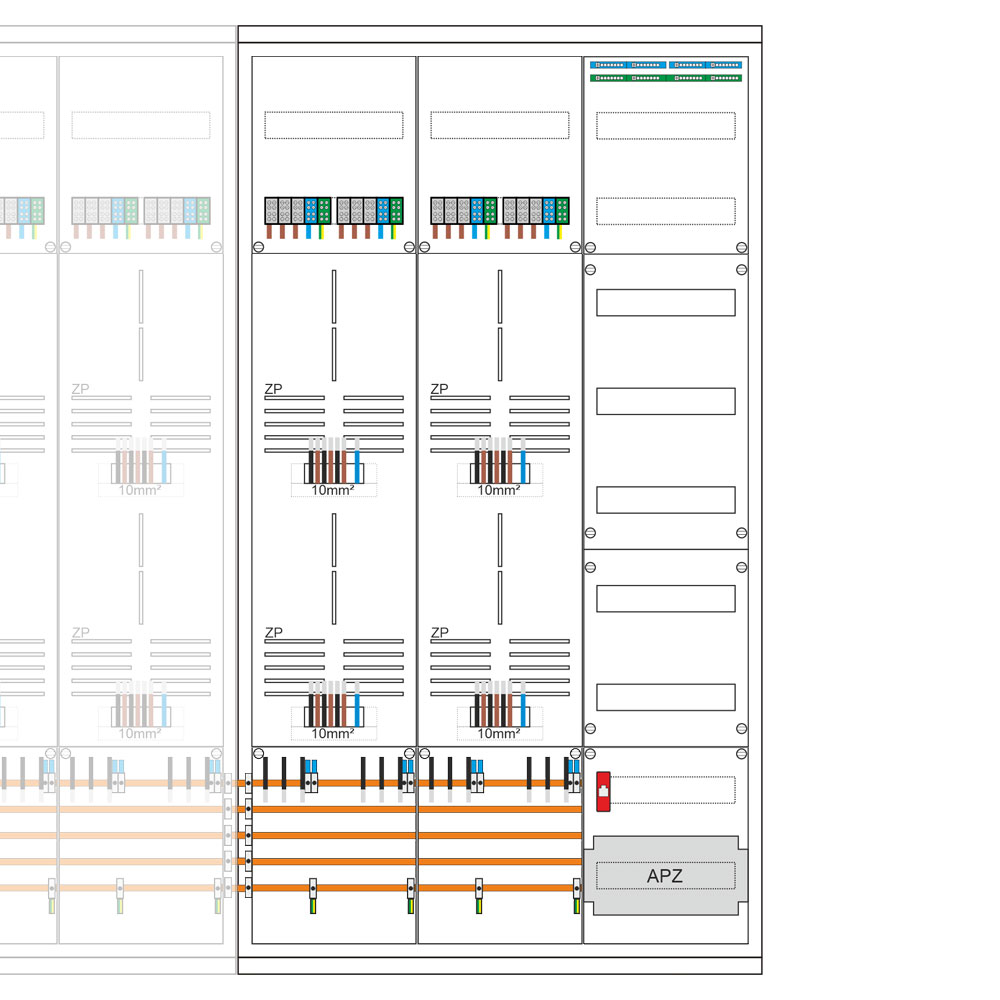

- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene + APZ-Platz
Zusätzlich im Lieferumfang enthalten
- 1 x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1 x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²
- 5 x Sammelschienenklemmen bis 16mm²
- Sammelschienenisolierung
- Abdeckstreifen
Merkmale
| Höhe: |
1400 mm |
| Breite: |
2900 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
20 |
| Anzahl Verteilerreihen: |
7 |
| APZ-Platz: |
Ja |
| Hersteller: |
Schiegl |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Zähleraufnahme: |
3.HZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
