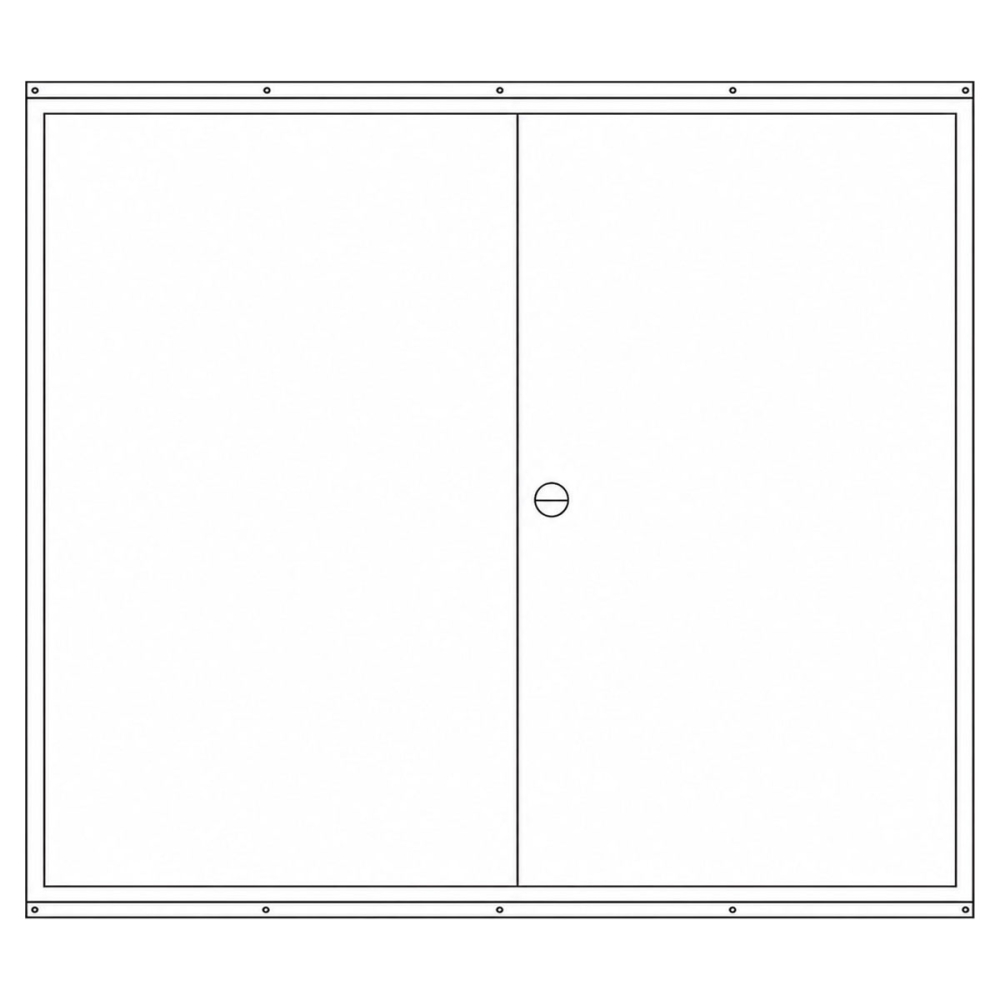

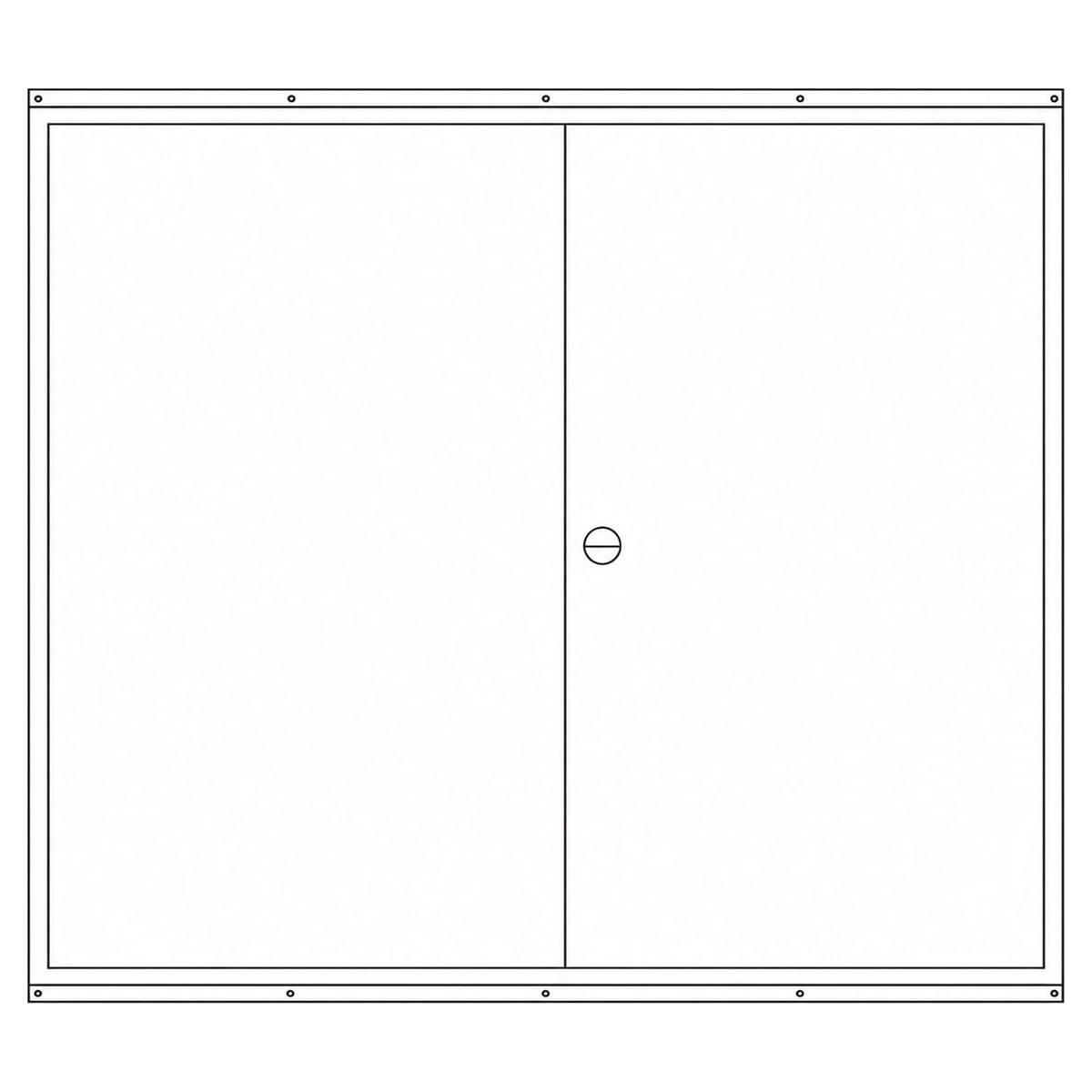

Zählerschrank 3.HZ 2 Zählerplätze, TSG, Verteiler, TK- Feld, Höhe 1100mm
Ideal für moderne Einfamilienhäuser oder kompakte Mehrfamiliengebäude bietet dieser 3.HZ Zählerschrank eine durchdachte Komplettlösung für die Energie- und Kommunikationsverteilung. Mit 2 Zählerplätzen, einem integrierten TSG-Feld, einem 7-reihigen Verteilerfeld und einem 7-reihigen TK-Feld erfüllt der Schrank alle Anforderungen an eine zukunftssichere und strukturierte Elektroinstallation.
Das TSG-Feld ermöglicht den Anschluss steuerbarer Verbraucher wie Wärmepumpen oder Nachtspeicherheizungen. Der großzügige Verteilerbereich eignet sich ideal zur Unterbringung von Leitungsschutzschaltern und FI-Schutzschaltern. Für digitale Anwendungen kann das Verteilerfeld zudem mit einem APZ-Nachrüstsatz erweitert werden, damit ist der Schrank Smart-Meter-ready. Das separate TK-Feld schafft Platz für Netzwerktechnik, Router oder Glasfaseranschlüsse, perfekt für die Integration moderner Kommunikationstechnik.
Gefertigt nach höchsten Qualitätsstandards und selbstverständlich Made in Germany, steht dieser Zählerschrank für Langlebigkeit, Sicherheit und zukunftsorientierte Funktionalität.
Darin eingebaut
- 2 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- 1 Stück 3.HZ-Zählerplatz TRE/TSG Reserveplatz
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene
- TK (Telekommunikations/Multimediafeld) Ausführung als Leerfeld inkl. gelochter Montageplatten
Merkmale
| Höhe: |
1100 mm |
| Breite: |
1300 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
2 |
| Anzahl Verteilerreihen: |
7 |
| Anzahl TK-Reihen: |
7 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
