Zählerschrank 3.HZ 2 Zählerplätze, 2 Verteilerfelder, APZ-Platz, Höhe 1100mm
Der SCHIEGL Zählerschrank mit zwei 3.HZ-Zählerplätzen, zwei Verteilerfeldern und integriertem APZ-Raum bietet eine kompakte und leistungsstarke Lösung für moderne Energieverteilungen. Trotz seiner platzsparenden Bauhöhe von nur 1100mm erfüllt der Zählerschrank die aktuellen Anforderungen der Technischen Anschlussbedingungen (TAB) und bietet ausreichend Platz für eine normgerechte Elektroinstallation.
Die beiden 3.HZ-Zählerplätze ermöglichen den Einbau von zwei separaten Stromzählern und schaffen somit die Grundlage für eine klare Trennung verschiedener Verbrauchseinheiten. Der integrierte APZ-Raum (Abschlusspunkt Zählerplatz) erfüllt die Anforderungen moderner Smart-Meter-Gateways und intelligenter Messsysteme. Die zwei Verteilerfelder bieten ausreichend Platz für FI-Schalter, Leitungsschutzschalter, Überspannungsschutz und weitere Komponenten einer zeitgemäßen Elektroverteilung.
Als Qualitätsprodukt von SCHIEGL Schaltanlagenbau überzeugt der Zählerschrank durch seine robuste Stahlblechkonstruktion, eine hochwertige Verarbeitung und eine lange Lebensdauer. Die Fertigung erfolgt in Deutschland nach höchsten Qualitätsstandards. Dadurch eignet sich der Schrank sowohl für Neubauten als auch für Modernisierungen und bietet Elektrofachbetrieben sowie Bauherren eine zuverlässige und zukunftssichere Lösung für moderne Hausanschluss- und Zähleranlagen.

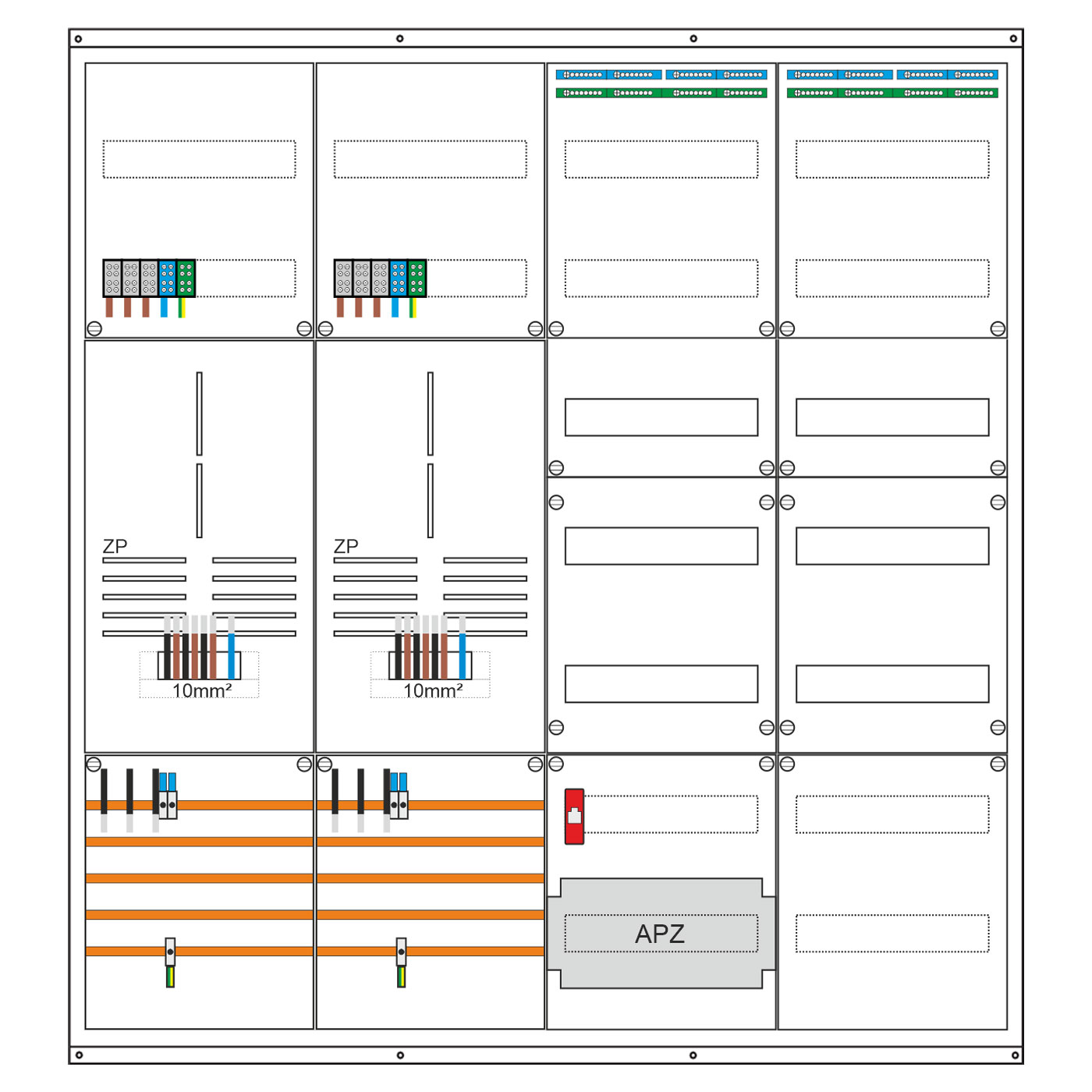

Darin eingebaut
- 2 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 2 Verteilerfeld 7-reihig inkl. N/PE-Schiene, davon 2 Reihen für APZ Nachrüstsatz
Merkmale

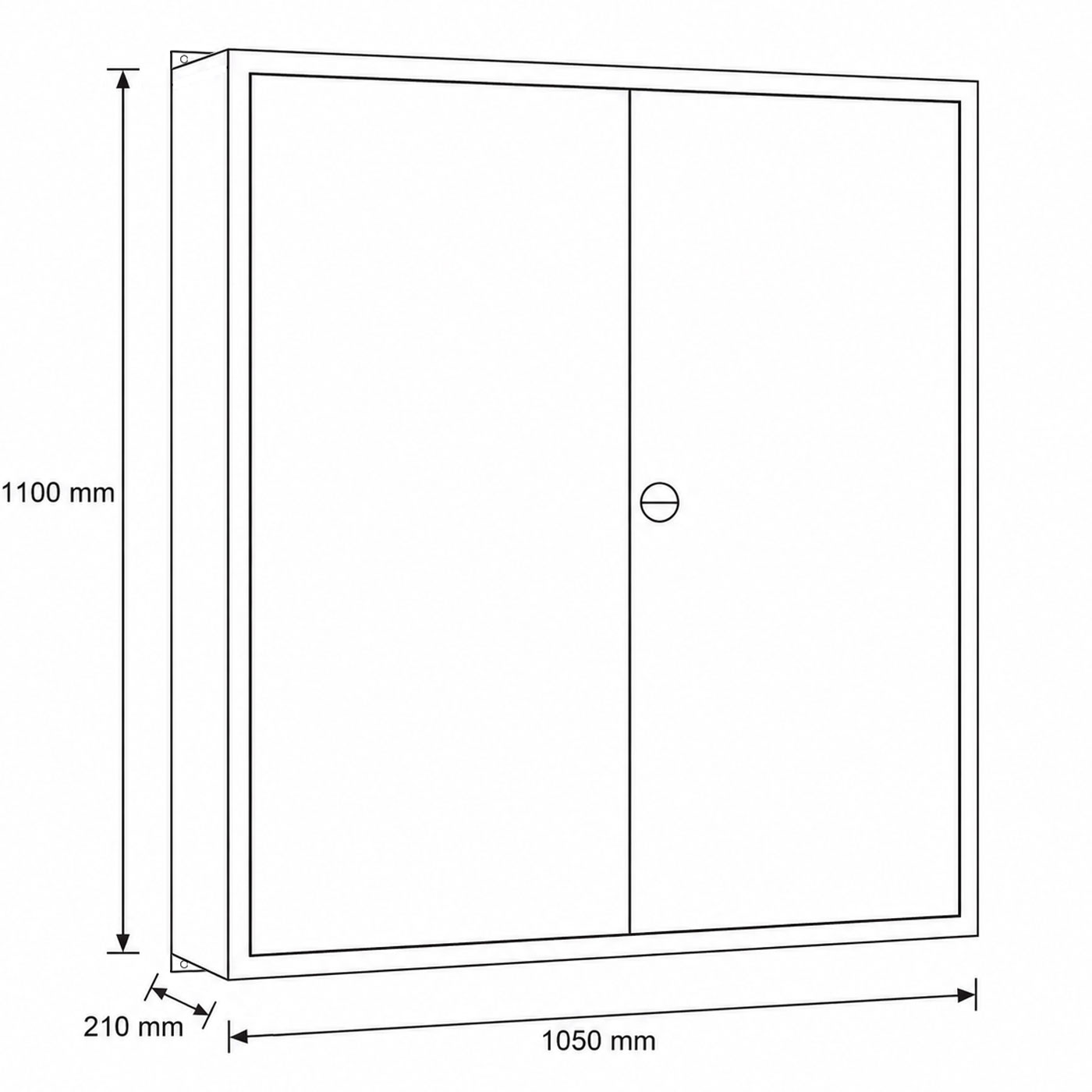

| Höhe: |
1100 mm |
| Breite: |
1050 mm |
| Tiefe: |
210 mm |
| Anzahl Felder: |
4 |
| Anzahl Zählerplatz: |
2 |
| Anzahl Verteilerfelder: |
2 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Perfekt für Neubau, Sanierung und Modernisierung
- Auch in IP54 erhältlich
