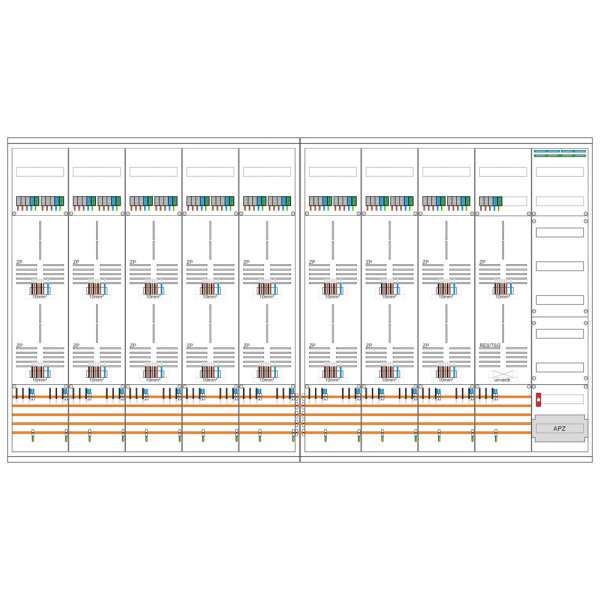

Zählerschrank 3.HZ 17 Zählerplätze, TSG, Verteiler + APZ, 1400mm
Mit 17 Zählerplätzen bietet dieser 3HZ-Zählerschrank von Schiegl eine leistungsstarke und zukunftssichere Lösung für umfangreiche Installationen in Mehrfamilienhäusern oder gewerblichen Gebäuden. Der integrierte TSG-Platz (Tarifschaltgerät) kann flexibel genutzt oder als Reserve-Platz für die Erweiterung auf bis zu 18 Zählerplätze eingesetzt werden.
Das 7-reihige Verteilerfeld ist mit einem zusätzlichen APZ-Platz (Anschlusspunkt Zählerplatz) ausgestattet und damit optimal vorbereitet für den Einsatz moderner Smart-Meter-Technologien. Dies sorgt für hohe Flexibilität und ermöglicht eine einfache Anpassung an künftige Anforderungen der Energietechnik.
Die robuste Verarbeitung und die Fertigung in Deutschland unterstreichen die langlebige Qualität dieses Zählerschranks. Ideal für Installateure und Bauprojekte, die auf eine sichere und erweiterbare Elektroinfrastruktur setzen.

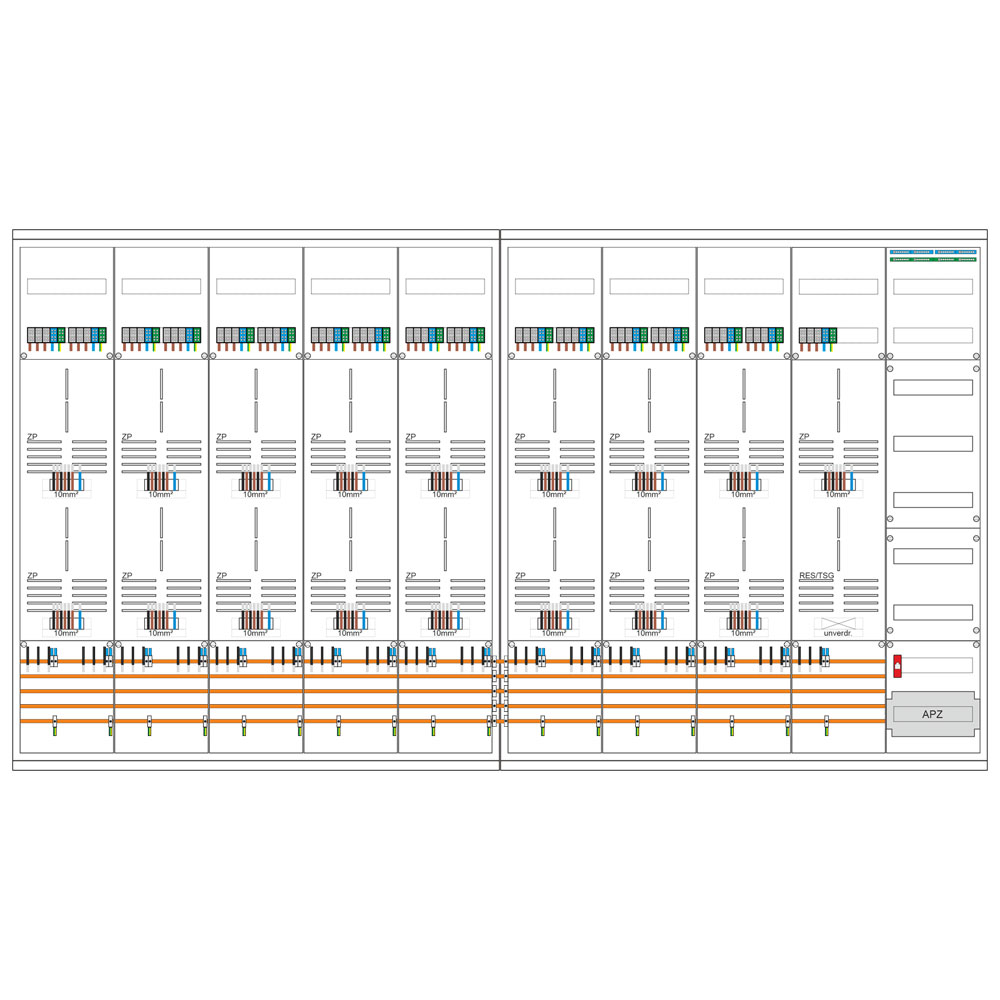

Darin eingebaut

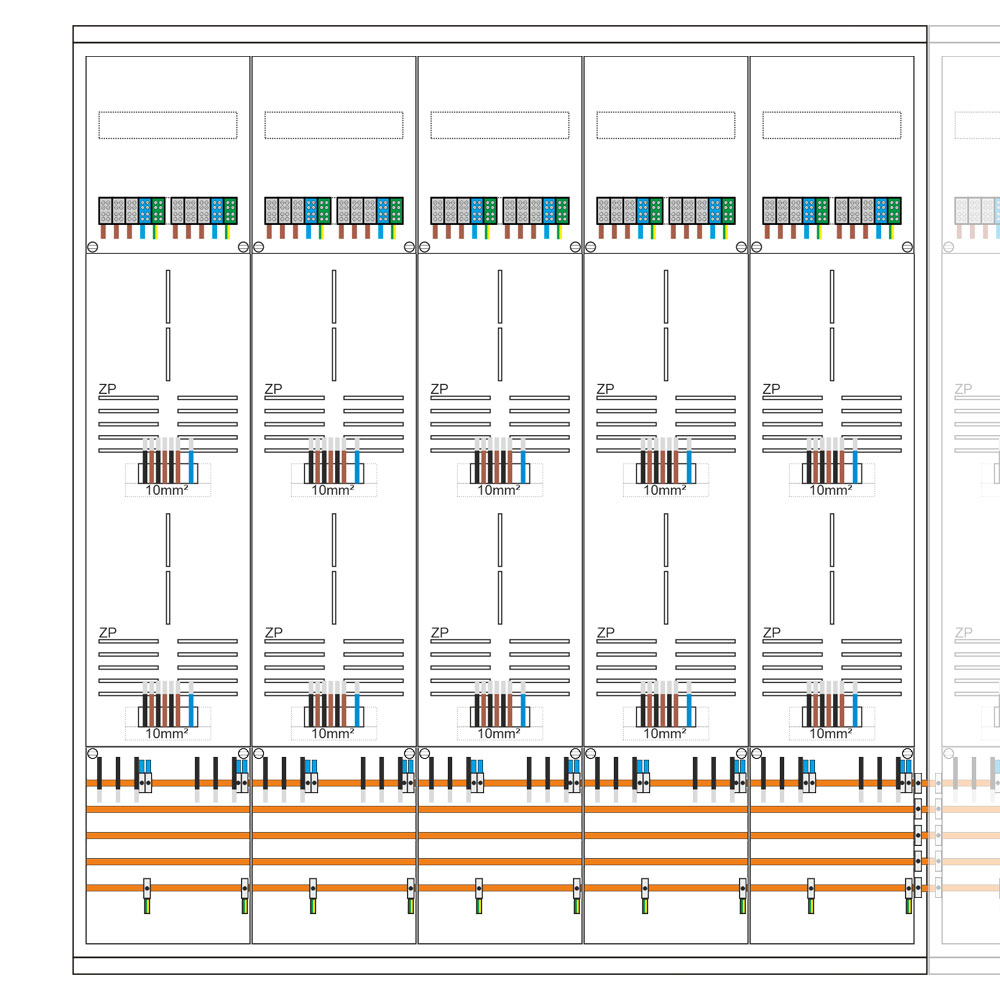

- 17 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- 1 Stück 3.HZ-Zählerplatz TRE/TSG Reserveplatz
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²

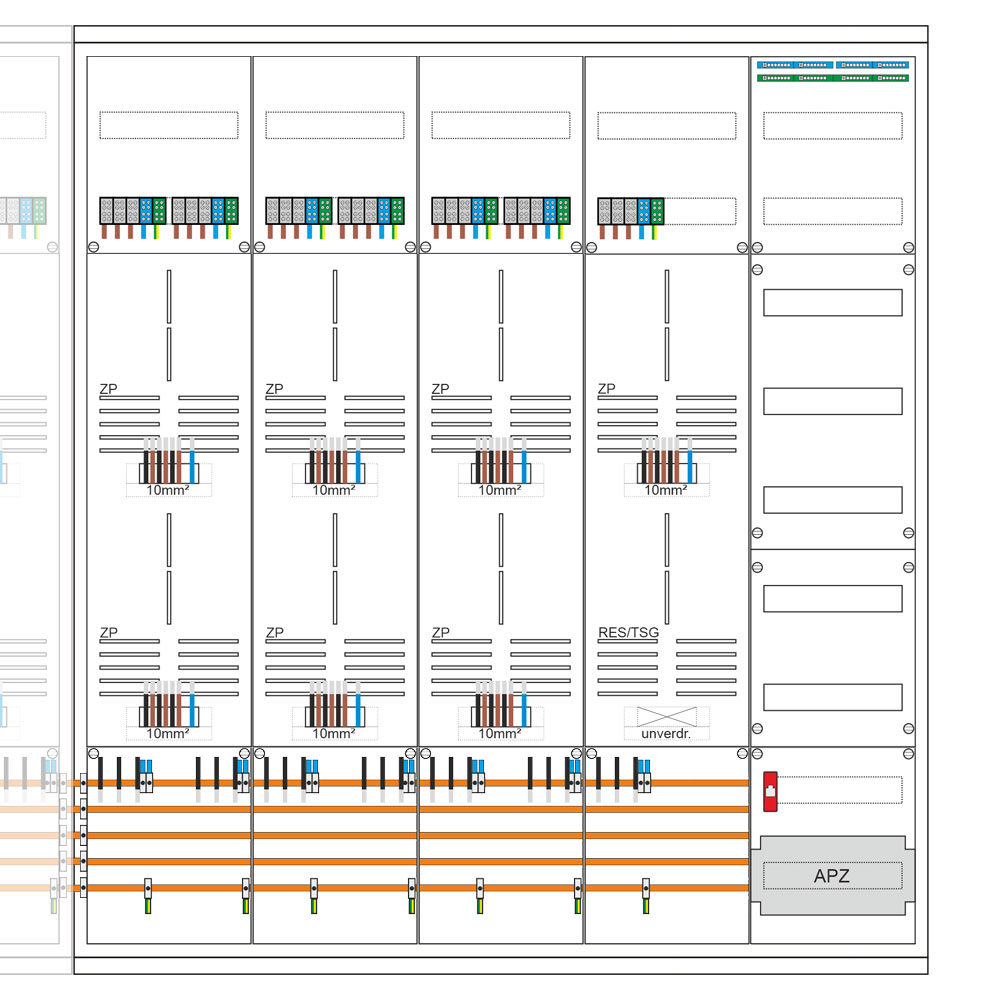

- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene + APZ-Platz
Merkmale
| Höhe: |
1400 mm |
| Breite: |
2600 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
17 |
| Anzahl Felder: |
7 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
