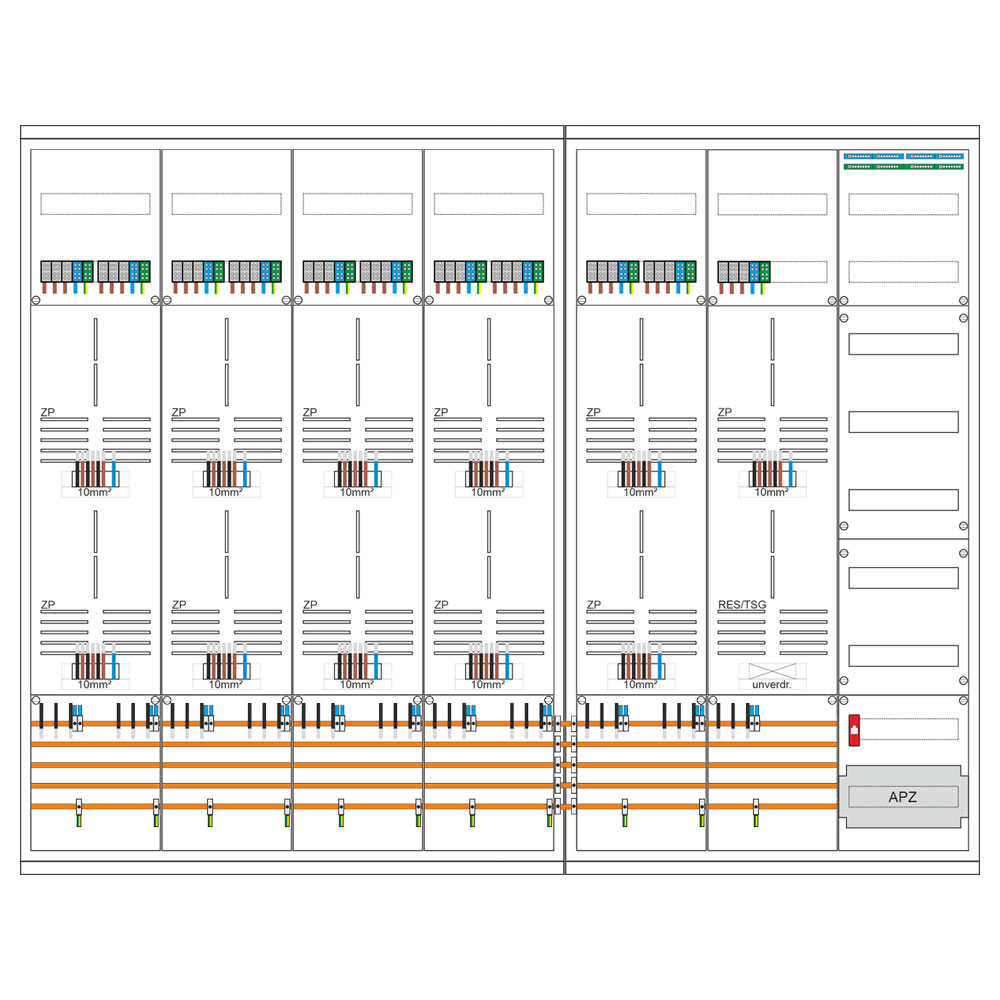

Zählerschrank 3.HZ 11 Zählerplätze, TSG, Verteiler + APZ, 1400mm
Der 3HZ Zählerschrank mit 11 Zählerplätzen bietet eine leistungsstarke und zukunftssichere Lösung für Mehrfamilienhäuser und größere Gebäudeanlagen. Dank des zusätzlichen TSG-Platzes (Tarifschaltgerät) besteht die Möglichkeit, diesen flexibel als Reserveplatz zu nutzen und den Schrank auf insgesamt bis zu 12 Zählerplätze zu erweitern. Damit eignet sich dieser Schrank ideal für Objekte mit steigendem Zählerbedarf und garantiert langfristige Flexibilität.
Das integrierte Verteilerfeld ist 7-reihig aufgebaut und bereits mit einem modernen APZ-Platz (Anschlusspunkt Zählerplatz) ausgestattet. Dies ermöglicht eine einfache Integration intelligenter Messsysteme sowie die Anpassung an aktuelle technische Anforderungen. Durchdachte Anordnung und großzügige Platzverhältnisse erleichtern die Montage und sorgen für eine optimale Übersichtlichkeit im Betrieb.
Gefertigt in Deutschland steht dieser Zählerschrank für höchste Verarbeitungsqualität und Langlebigkeit. Die solide Bauweise sorgen für eine perfekte Integration in bestehende Anlagen und unterstreichen den professionellen Anspruch für jede Elektroinstallation.
Darin eingebaut

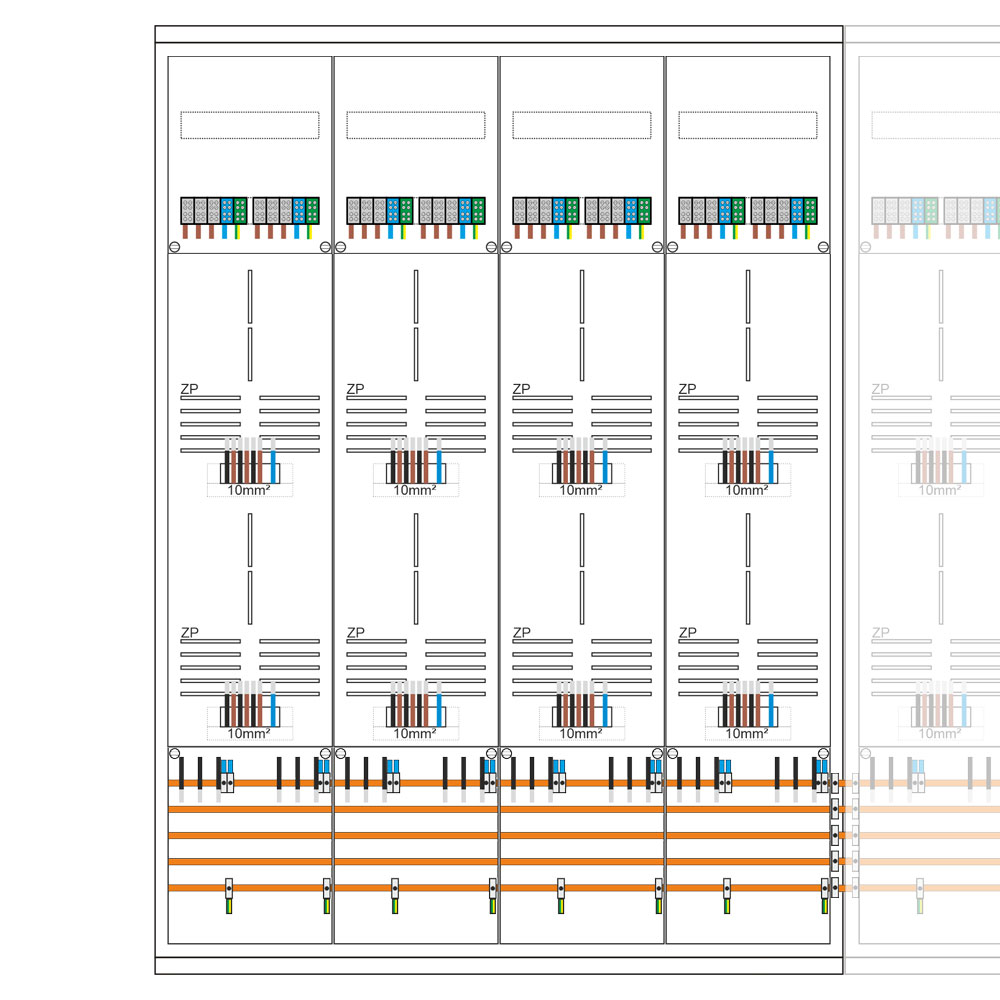

- 11 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- 1 Stück 3.HZ-Zählerplatz TRE/TSG Reserveplatz
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²

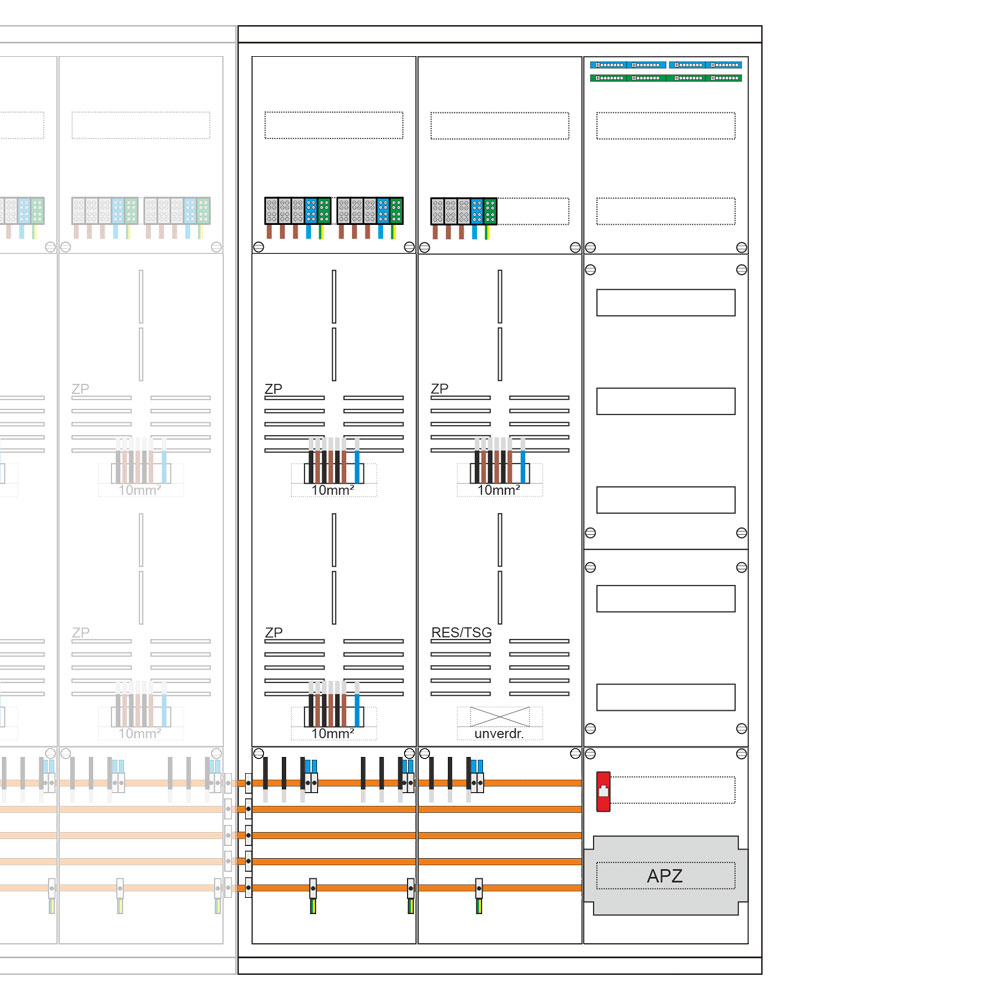

- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene + APZ-Platz
Merkmale
| Höhe: |
1400 mm |
| Breite: |
1850 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
11 |
| Anzahl Felder: |
7 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
