Zählerschrank 3.HZ 1 Zählerplatz, TSG, Verteiler, TK-Feld, Höhe 1100 mm
Der Zählerschrank 3.HZ mit 1 Zählerplatz, TSG-Feld, 7-reihigem Verteilerfeld und 7-reihigem TK-Feld ist eine kompakte und zugleich zukunftssichere Lösung für moderne Elektroinstallationen in Einfamilienhäusern oder kleinen Wohneinheiten. Dank durchdachter Aufteilung und effizienter Raumnutzung eignet sich dieser Zählerschrank ideal für Neubauten wie auch zur Nachrüstung bestehender Anlagen.
Das integrierte TSG-Feld bietet Platz für moderne Telekommunikations- und Steuerungskomponenten (wie z. B. Smart-Meter-Gateways), während das 7-reihige Verteilerfeld ausreichend Raum für Schutz- und Steuergeräte bereithält. Zusätzlich ist der Schaltschrank mit einem TK-Feld (Telekommunikationsfeld) ausgestattet, das ebenfalls 7 Reihen umfasst und damit ideale Voraussetzungen für den strukturierten Aufbau von IT- und Kommunikationsanlagen schafft.
Für zukünftige Anforderungen ist der Schrank optimal vorbereitet: Mit einem optional erhältlichen APZ-Nachrüstsatz kann das Verteilerfeld flexibel um ein Anwendungs- und Kommunikationsmodul erweitert werden, dabei werden zwei Verteilerreihen genutzt. Die platzsparende Bauhöhe von nur 1100mm macht diesen Schaltschrank zur perfekten Wahl für Technikräume mit begrenztem Platzangebot. Die Qualität „Made in Germany“ garantiert eine langlebige, normkonforme und sichere Lösung für Ihre Elektroinstallation.

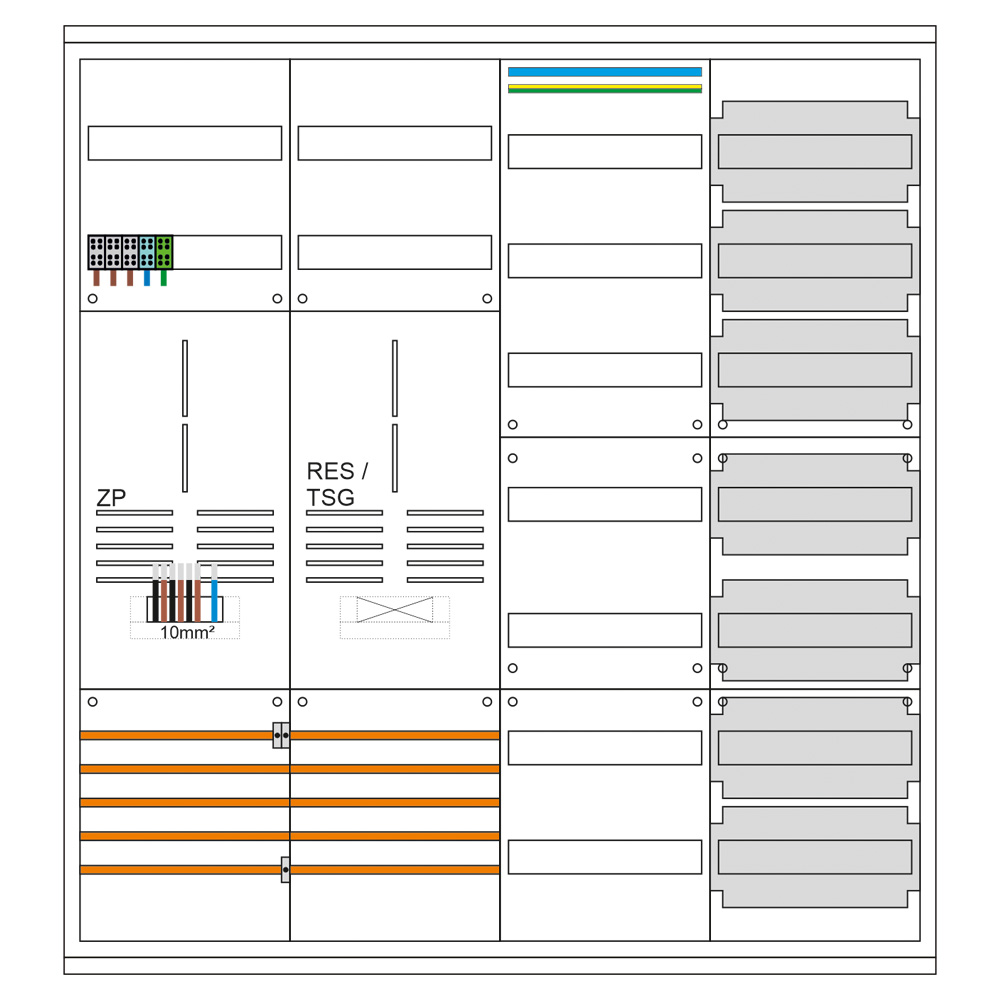

Darin eingebaut
- 1 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- 1 Stück 3.HZ-Zählerplatz TRE/TSG Reserveplatz
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene, davon 2 Reihen für APZ Nachrüstsatz
- TK (Telekommunikations/Multimediafeld) Ausführung als Leerfeld inkl. gelochter Montageplatten
Merkmale
| Höhe: |
1100 mm |
| Breite: |
1050 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
1 |
| Anzahl Verteilerreihen: |
7 |
| Anzahl TK-Reihen: |
7 |
| Empfohlener Zukauf: |
APZ-Nachrüstsatz |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
