Zählerschrank 3.HZ 1 Zählerplatz, Verteiler, Höhe 1100 mm
Der Schiegl Zählerschrank 3.HZ 1 Zähler, Verteiler ist die ideale Lösung für eine effiziente und sichere Energieverteilung. Mit einem Zählerplatz und einem Verteilerfeld bietet er alles, was Sie für Wohn- oder Gewerbeimmobilien benötigen. Die robuste 3-Punkt-Befestigung gewährleistet eine zuverlässige Montage, während der optional erhältliche APZ-Nachrüstsatz eine einfache Erweiterung ermöglicht.
Das Verteilerfeld ist 7-reihig und verfügt über eine N/PE-Schiene, wobei 2 Reihen für den APZ-Nachrüstsatz genutzt werden kann. Mit Schutzklasse II und Schutzart IP 31 bietet dieser Zählerschrank die erforderliche Sicherheit. Die vorverdrahteten und vormontierten Zählerschränke machen die Installation einfach. Vertrauen Sie auf die Schutzisolation und nutzen Sie diesen Zählerschrank für alle Bestückungen und Energieversorgungsbereiche.

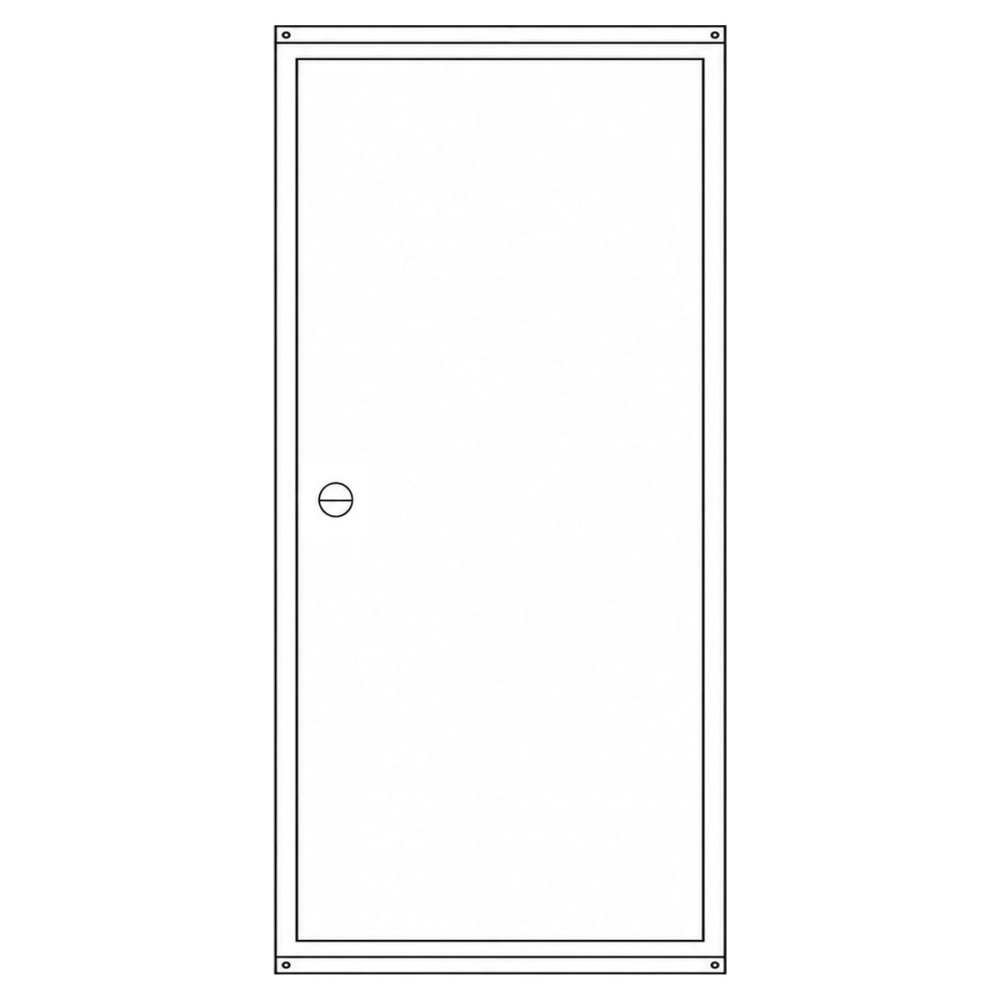

Die Türen sind mit Drehverschlüssen und wechselbarem Anschlag ausgestattet, was eine flexible Installation ermöglicht. Entsprechend den Normen DIN VDE 0603 1-3 und DIN 43870 gefertigt, entspricht er höchsten Qualitätsstandards. Hergestellt in Deutschland aus hochwertigem Stahlblechgehäuse ist dieser Zählerschrank langlebig und zuverlässig. Ein CU-Anschlussklemmensatz 5-polig 35 mm² ist im Lieferumfang enthalten.
Darin eingebaut
- 1 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene, davon 2 Reihen für APZ Nachrüstsatz
Merkmale
| Höhe: |
1100 mm |
| Breite: |
550 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
1 |
| Anzahl Verteilerreihen: |
7 |
| Empfohlener Zukauf: |
APZ-Nachrüstsatz |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
31/43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Zählerschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
