Zählerschrank 3.HZ 1 Zählerplatz, RES/TSG, 2 Verteiler, APZ-Platz, Höhe 1400mm
Der SCHIEGL Zählerschrank mit einem 3.HZ-Zählerplatz, Reserveplatz, zwei großzügig dimensionierten Verteilerfeldern sowie integriertem APZ-Raum bietet eine zukunftssichere Lösung für moderne Energieverteilungen im Wohn- und Gewerbebereich. Die durchdachte Feldaufteilung ermöglicht eine normgerechte Installation nach aktuellen TAB-Anforderungen und bietet ausreichend Platz für Erweiterungen sowie intelligente Mess- und Steuerungstechnik. Dank der kompakten Bauhöhe von 1400mm eignet sich dieser Zählerschrank ideal für Einfamilienhäuser, Doppelhaushälften und kleinere Gewerbeobjekte.
Der integrierte APZ-Raum (Abschlusspunkt Zählerplatz) erfüllt die Anforderungen moderner Smart-Meter-Gateways und digitaler Zählerkommunikation. Zusätzlich steht ein separates TSG-Feld für Tarifschaltgeräte, Rundsteuerempfänger oder weitere Steuerungskomponenten zur Verfügung. Die beiden Verteilerfelder bieten ausreichend Platz für Leitungsschutzschalter, FI-Schalter, Überspannungsschutz sowie weitere Installationsgeräte und sorgen für eine übersichtliche Elektroverteilung.
SCHIEGL Schaltanlagenbau steht seit Jahrzehnten für hochwertige Industriequalität „Made in Germany“. Die robuste Stahlblechkonstruktion, die präzise Verarbeitung sowie die normgerechte Ausführung machen diesen Zählerschrank zur idealen Wahl für Elektrofachbetriebe, Bauträger und anspruchsvolle Bauherren. Der Schrank eignet sich optimal für Neubauten, Modernisierungen und Netzanschlüsse nach den aktuellen Vorgaben der Energieversorger.
Darin eingebaut
- 1 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- 1 Stück 3.HZ-Zählerplatz TRE/TSG Reserveplatz
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 2 Verteilerfeld 9-reihig inkl. N/PE-Schiene, davon 2 Reihen für APZ Nachrüstsatz
Merkmale

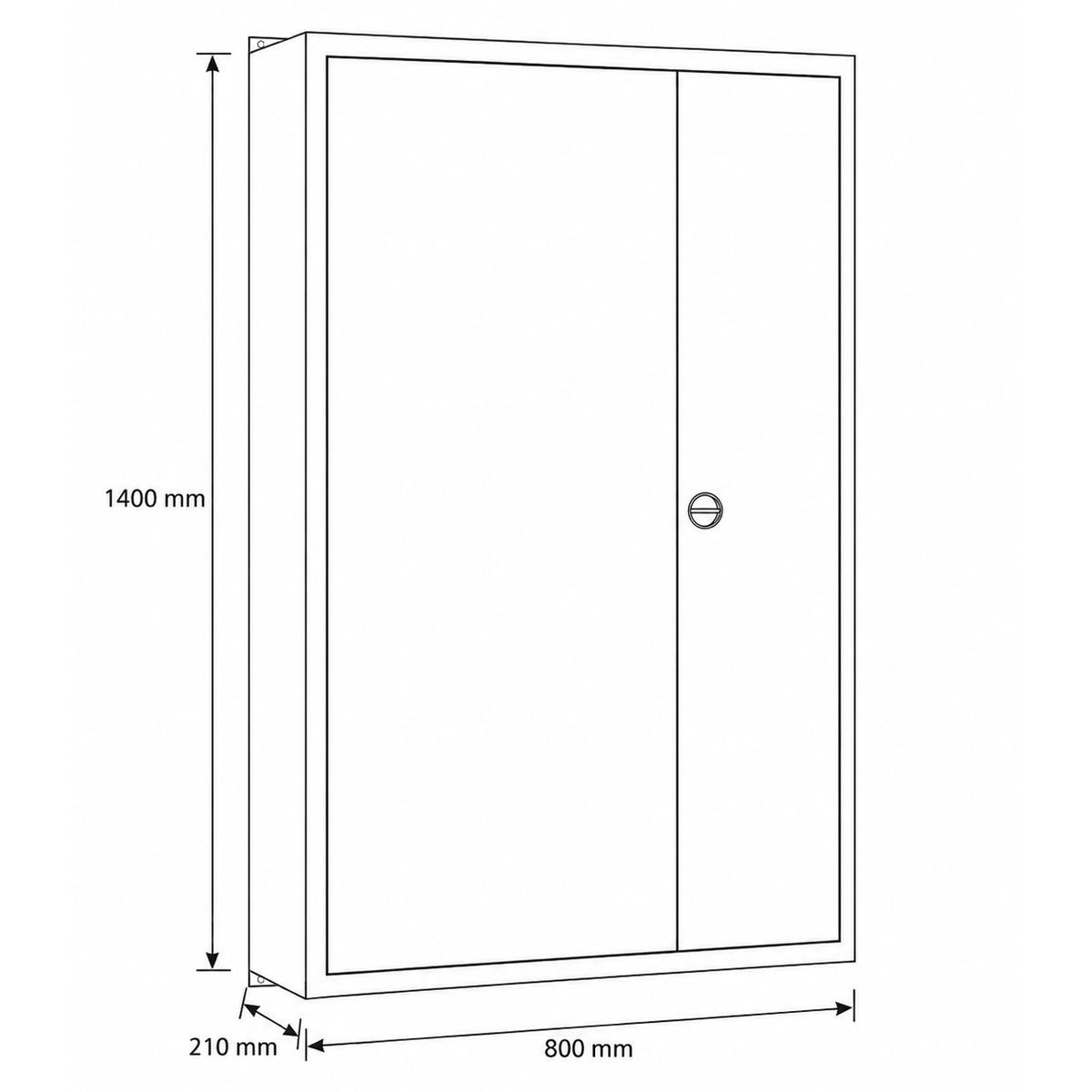

| Höhe: |
1400 mm |
| Breite: |
800 mm |
| Tiefe: |
210 mm |
| Anzahl Felder: |
3 |
| Anzahl Zählerplatz: |
1 |
| Anzahl Reserveplatz: |
1 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |

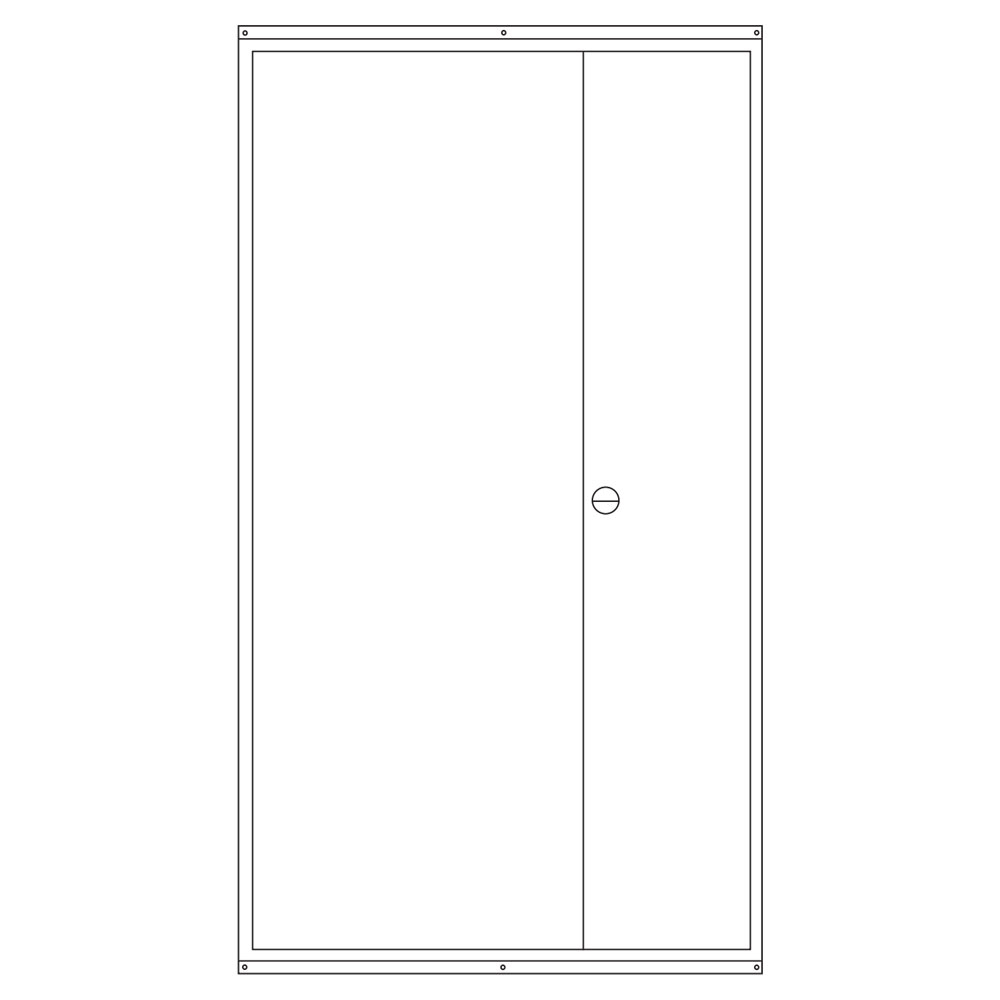

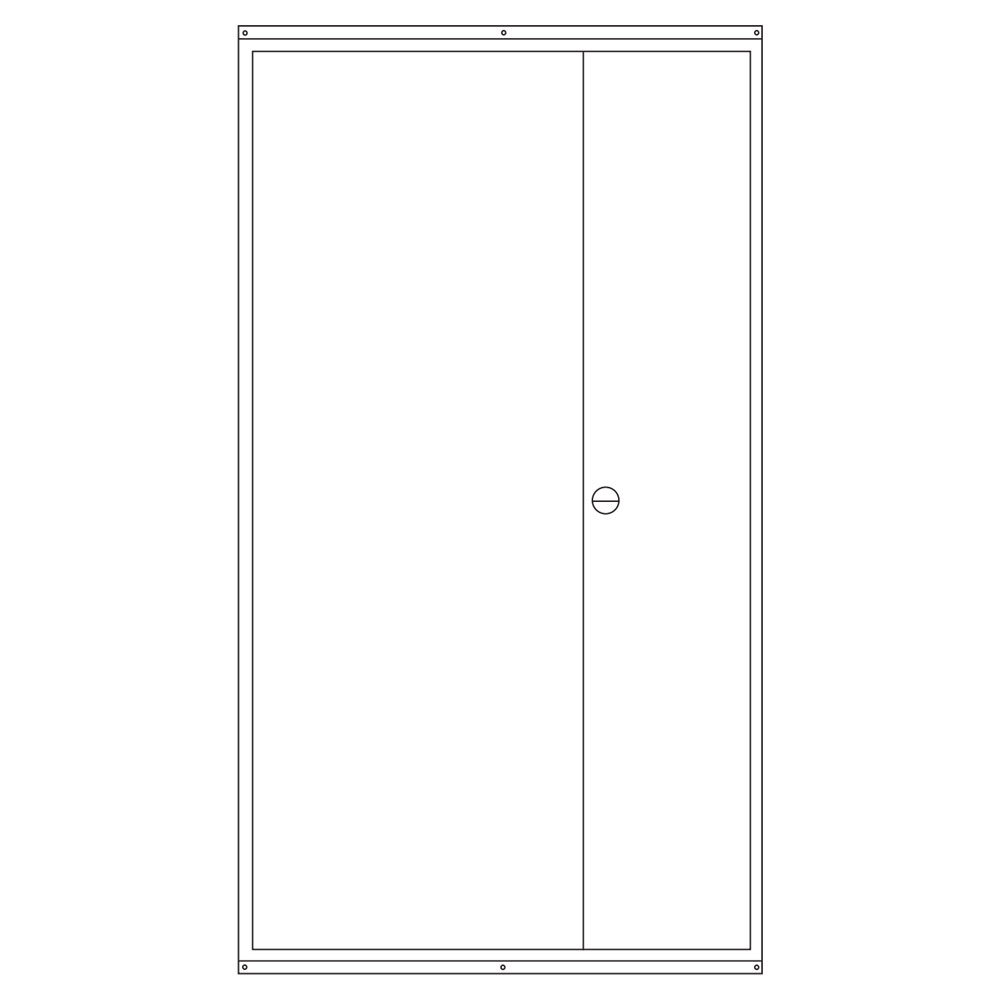

| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
