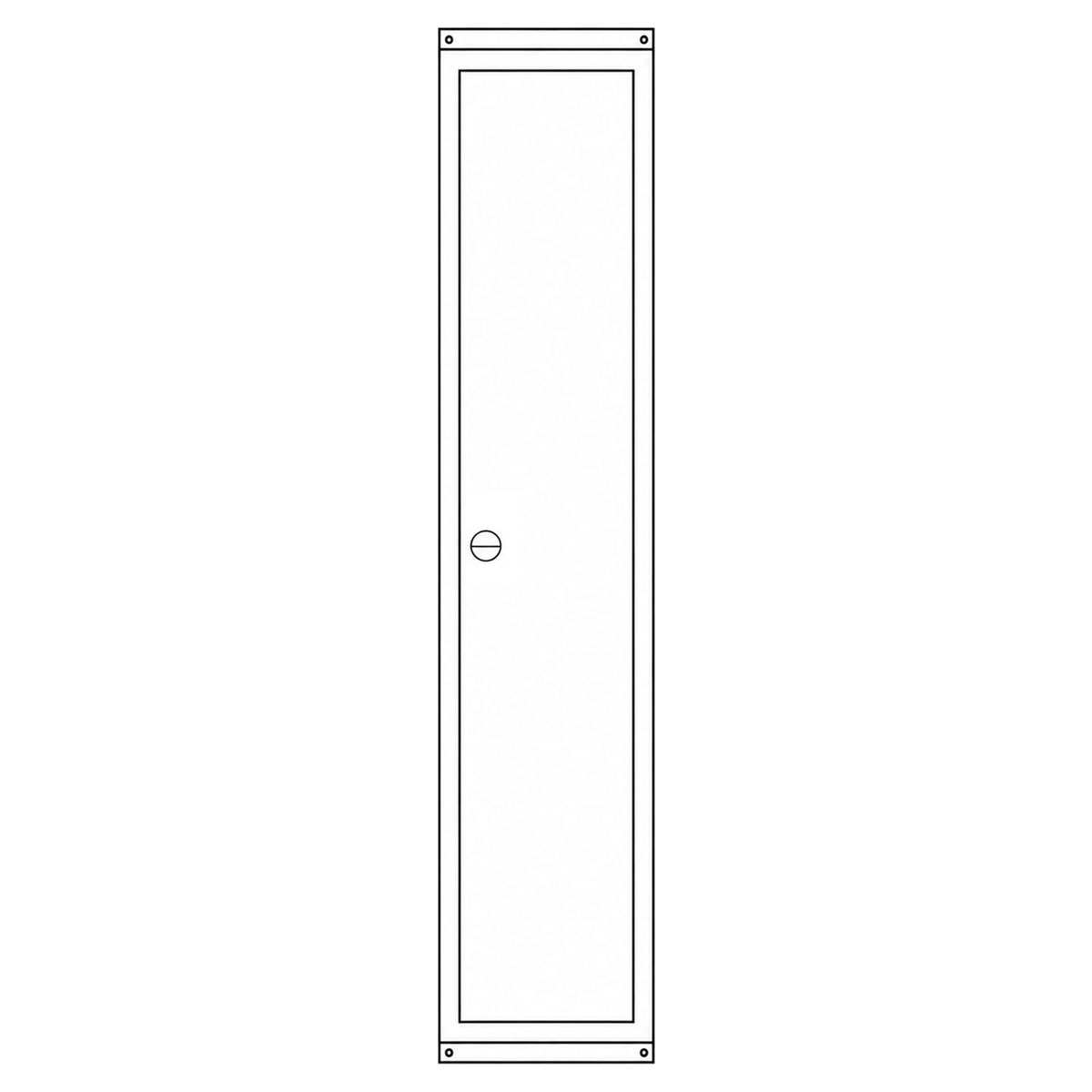

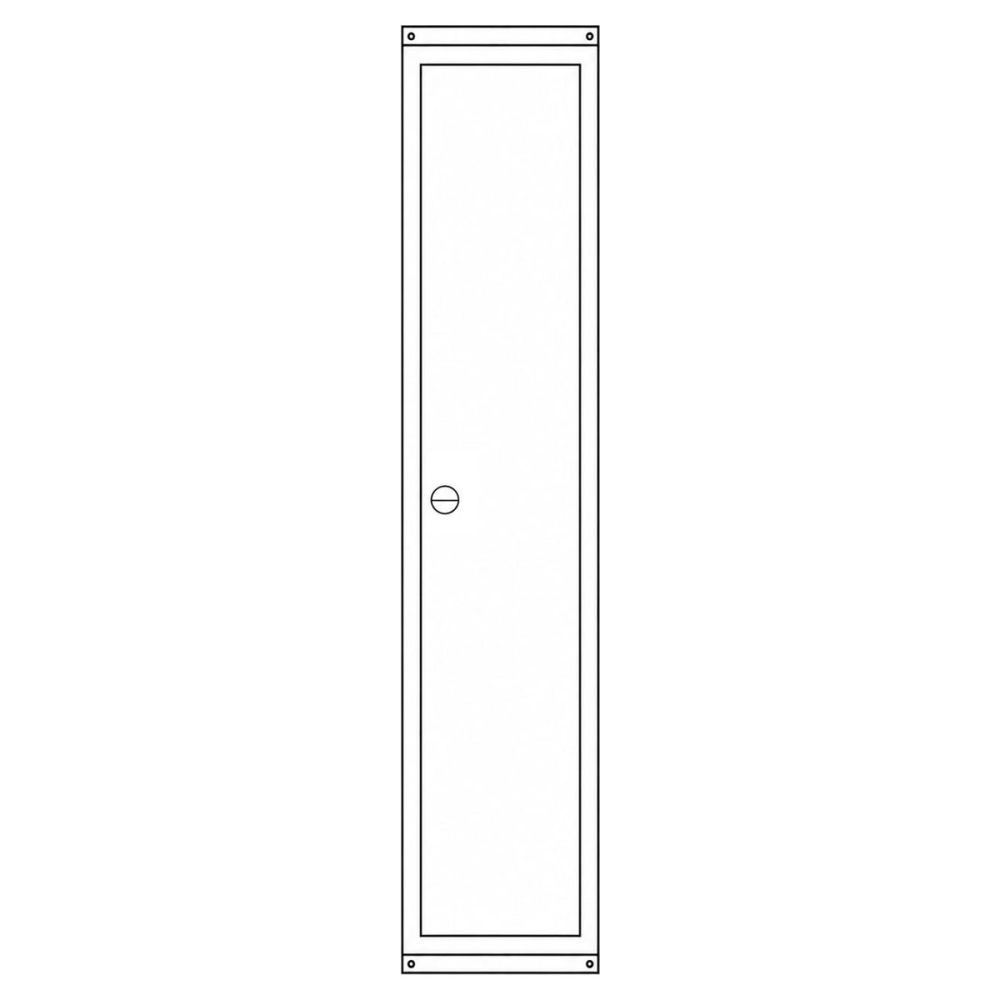

Zählerschrank 3.HZ 1 Zählerplatz, TSG, Höhe 1400 mm
Der Zählerschrank 3.HZ mit einem Zählerplatz und TSG-Feld eignet sich ideal für Einfamilienhäuser oder kleinere Einheiten, bei denen kompakte Bauweise gefragt ist. Mit seiner platzsparenden Ausführung in der Breite bietet dieser Zählerschrank eine optimale Lösung für Installationen mit begrenztem Raum, ohne Kompromisse bei Sicherheit und Funktionalität.
Das integrierte TSG-Feld (Telekommunikation, Steuerung, Gebäudeautomation) sorgt für zukunftssichere Anschlussmöglichkeiten und erfüllt die Anforderungen moderner Energieversorgungsunternehmen. Die getrennten Felder ermöglichen eine strukturierte Verdrahtung und vereinfachen die Installation sowie spätere Wartung erheblich.
Hergestellt in Deutschland steht dieser Zählerschrank für höchste Qualitätsstandards und Langlebigkeit. Die robuste Verarbeitung, die übersichtliche Innenraumgestaltung sowie die normgerechte Ausführung machen ihn zur verlässlichen Wahl für Fachbetriebe und Elektroinstallationen im Neubau oder bei Sanierungen.
Darin eingebaut
- 1 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- 1 Stück 3.HZ-Zählerplatz TRE/TSG Reserveplatz
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
Merkmale
| Höhe: |
1400 mm |
| Breite: |
300 mm |
| Tiefe: |
210 mm |
| Anzahl Felder: |
1 |
| Anzahl Zählerplätze: |
1 |
| Empfohlener Zukauf: |
APZ-Nachrüstsatz |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
- 1x TSG/TRE-Bestückungspaket B10A/1-polig 25KA
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
