F-Tronic Zählerschrank eHZ 2 Zählerplätze, 2 Verteilerfelder, APZ-Platz, Höhe 1100mm
Der F-Tronic Zählerschrank eHZ mit 2 Zählerplätzen und 2 großzügigen Verteilerfeldern inklusive APZ-Platz bietet maximale Flexibilität für moderne Elektroinstallationen in Wohn- und Gewerbegebäuden. Durch die doppelte Verteilerstruktur steht deutlich mehr Raum zur Verfügung, um eine Vielzahl an Komponenten wie FI-Schalter, Leitungsschutzschalter, Hauptlasttrennschalter, Sicherungs-Lasttrennschalter, KNX-Einbauten, Überspannungsschutz, Sicherungen und Automaten sicher und übersichtlich zu integrieren.
Mit einer kompakten Bauhöhe von 1100mm eignet sich der Schrank optimal für beengte Einbausituationen. Beispielsweise in Technikräumen, Hausanschlussräumen oder Mehrfamilienhäusern. Der integrierte APZ-Platz (Abschlusspunkt Zählerplatz) sorgt für Zukunftssicherheit, da er den Einsatz moderner Smart-Meter-Technologien und Kommunikationssysteme unterstützt.
Der Zählerschrank überzeugt durch robuste Industriequalität „Made in Germany“, normgerechte Verarbeitung und eine durchdachte Innenstruktur, die eine einfache Installation und übersichtliche Verkabelung ermöglicht. Ideal für Elektriker, Planer und Bauherren, die Wert auf Zuverlässigkeit, Sicherheit und Zukunftsfähigkeit legen.

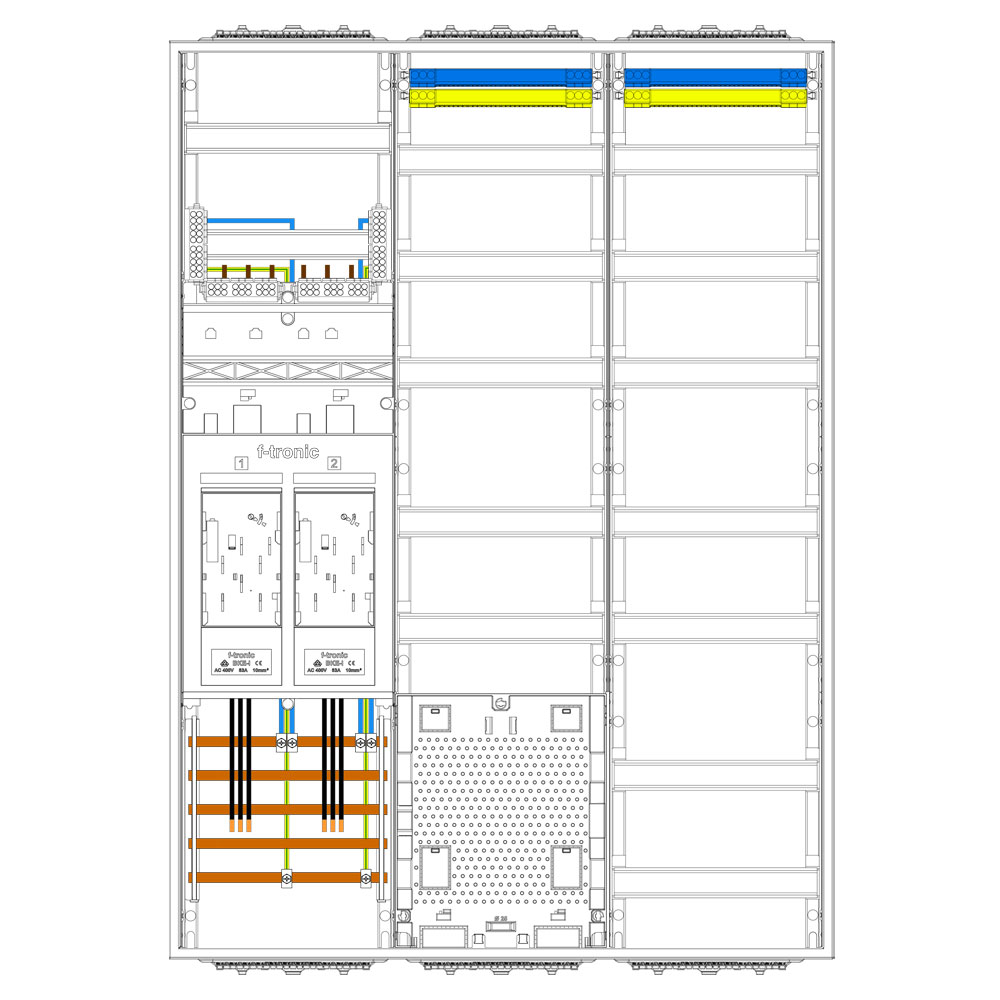

Darin eingebaut
- 2 Stück eHZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1x Verteilerfelder 5-reihig inkl. N/PE-Schiene mit APZ-Platz
- 1x Verteilerfelder 7-reihig inkl. N/PE-Schiene
- 1x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²

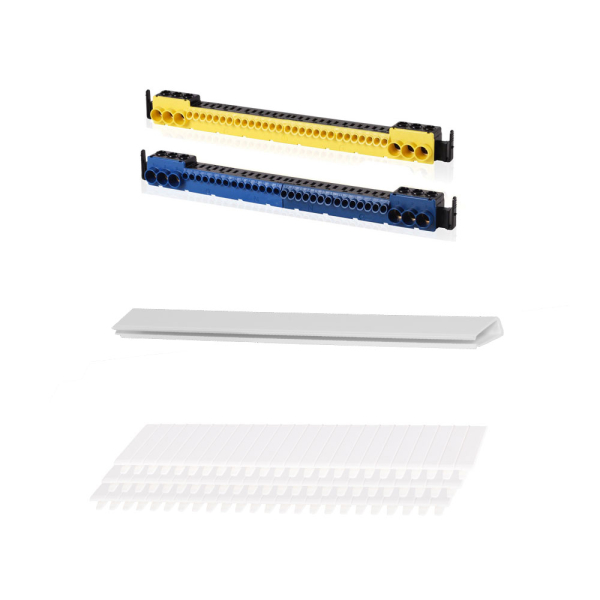

Zusätzlich im Lieferumfang enthalten
- Sammelschienenisolierung
- Abdeckstreifen
Merkmale
| Höhe: |
1100 mm |
| Breite: |
800 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
2 |
| Anzahl Verteilerreihen: |
12 (5/7) |
| APZ-Platz: |
Ja |
| Hersteller: |
F-Tronic |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP31 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahtete Zählerfelder |
| Zähleraufnahme: |
eHZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
