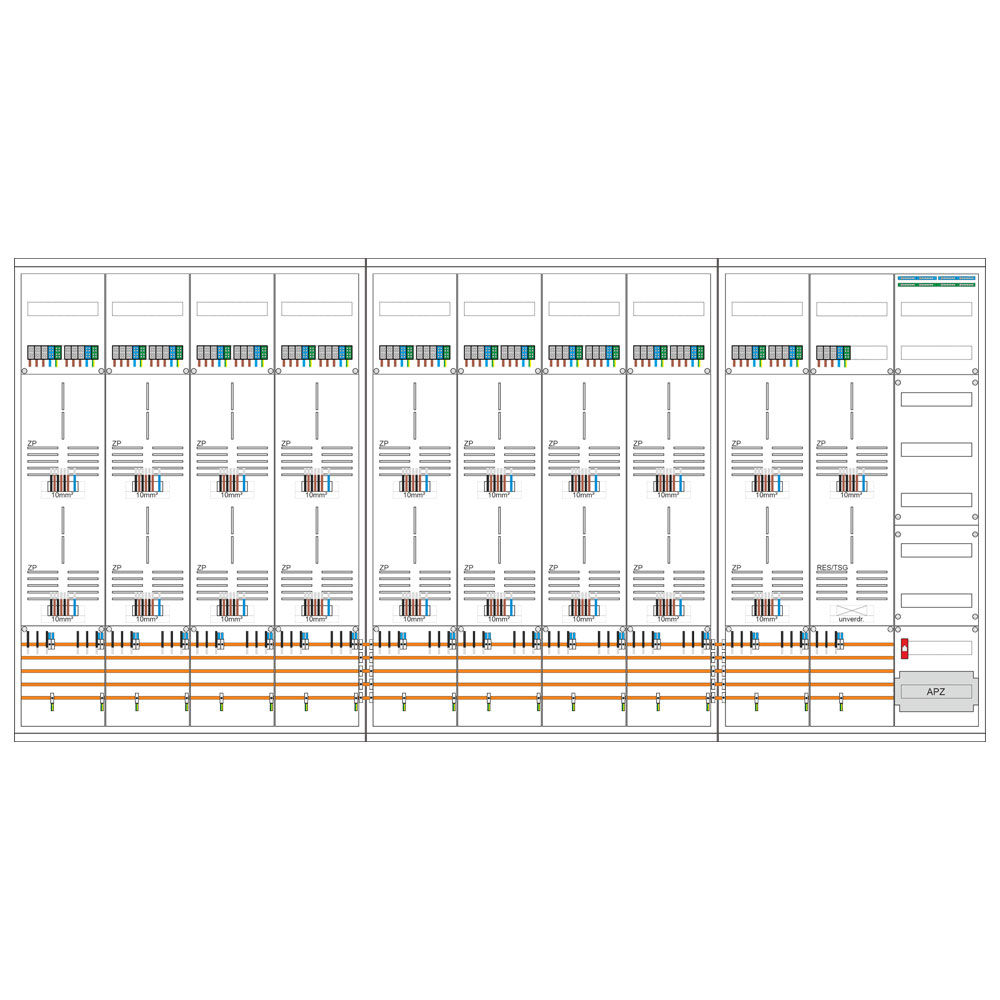

Zählerschrank 3.HZ 19 Zählerplätze, TSG, Verteiler + APZ, 1400mm
Mit 19 Zählerplätzen und einem zusätzlichen TSG-Platz (Tarifschaltgerät) bietet dieser Schiegl-Zählerschrank eine leistungsstarke Lösung für große Wohn- und Gewerbeeinheiten. Der TSG-Platz kann bei Bedarf auch als Reserveplatz genutzt werden, sodass sich die Kapazität flexibel auf bis zu 20 Zählerplätze erweitern lässt – ein entscheidender Vorteil für zukünftige Erweiterungen.
Das integrierte 7-reihige Verteilerfeld ist mit einem APZ-Platz ausgestattet, was den Schrank optimal auf moderne Anforderungen wie Smart Metering und digitale Zählertechnik vorbereitet. So wird eine zukunftssichere und normgerechte Elektroinstallation gewährleistet.
Dank der robusten Bauweise und des durchdachten Designs in bewährter Schiegl-Qualität bietet dieser Zählerschrank eine langlebige und sichere Lösung für umfangreiche Elektroinstallationen.
Darin eingebaut

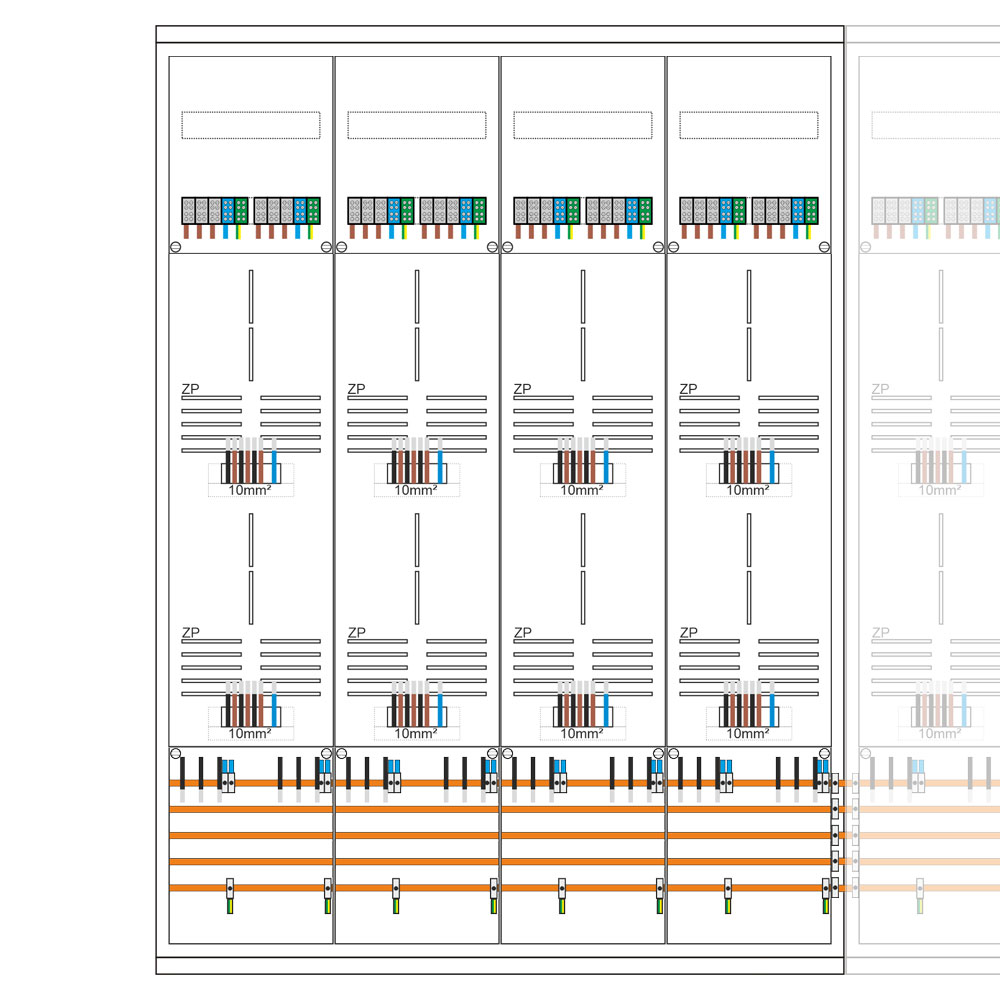

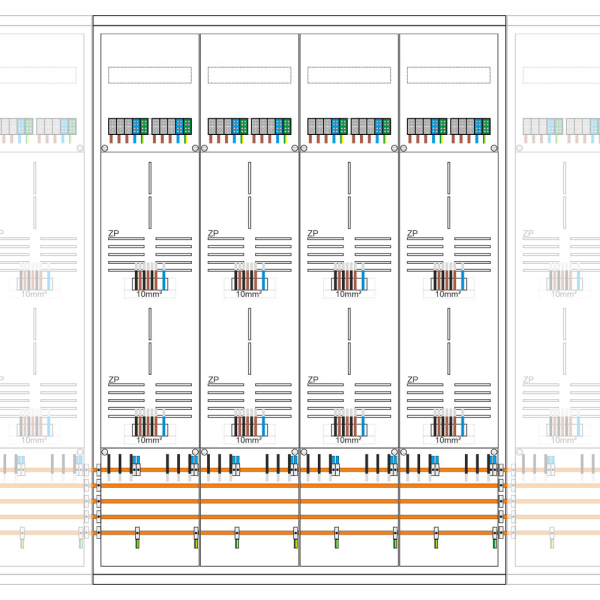

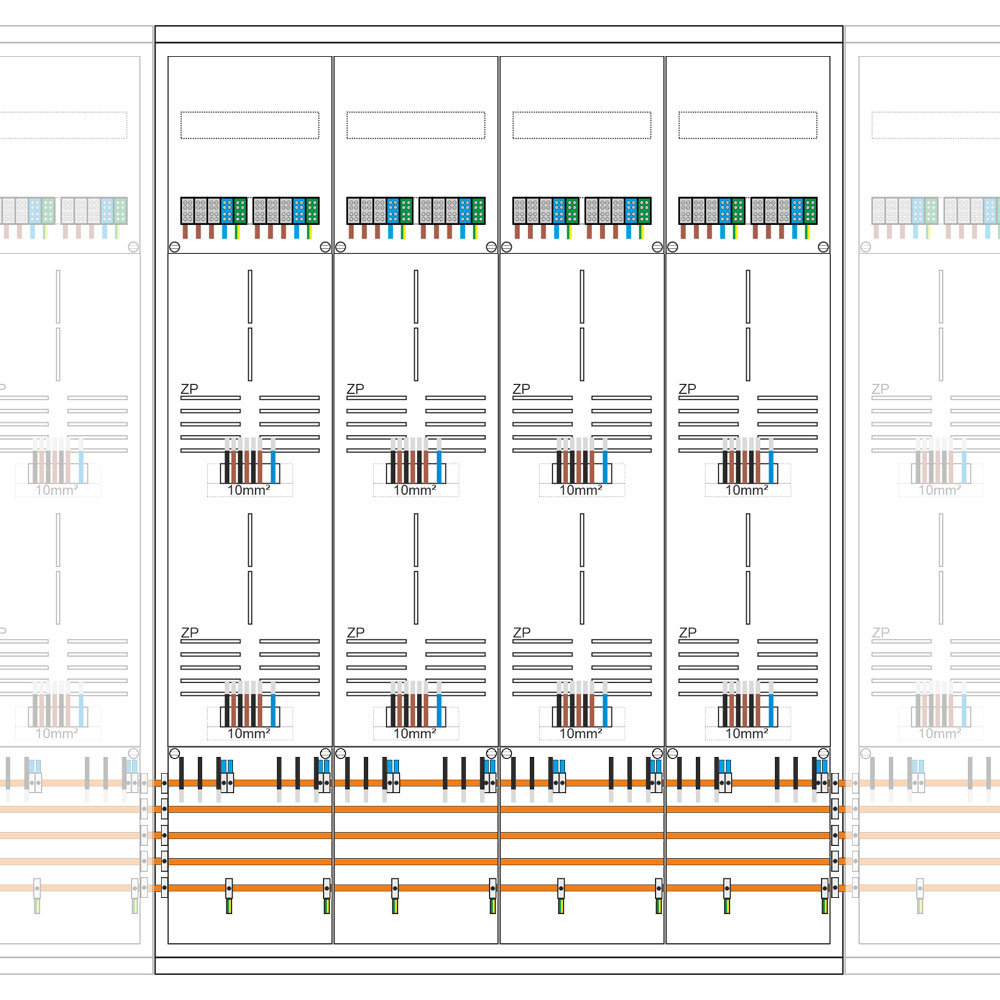

- 19 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- 1 Stück 3.HZ-Zählerplatz TRE/TSG Reserveplatz
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²

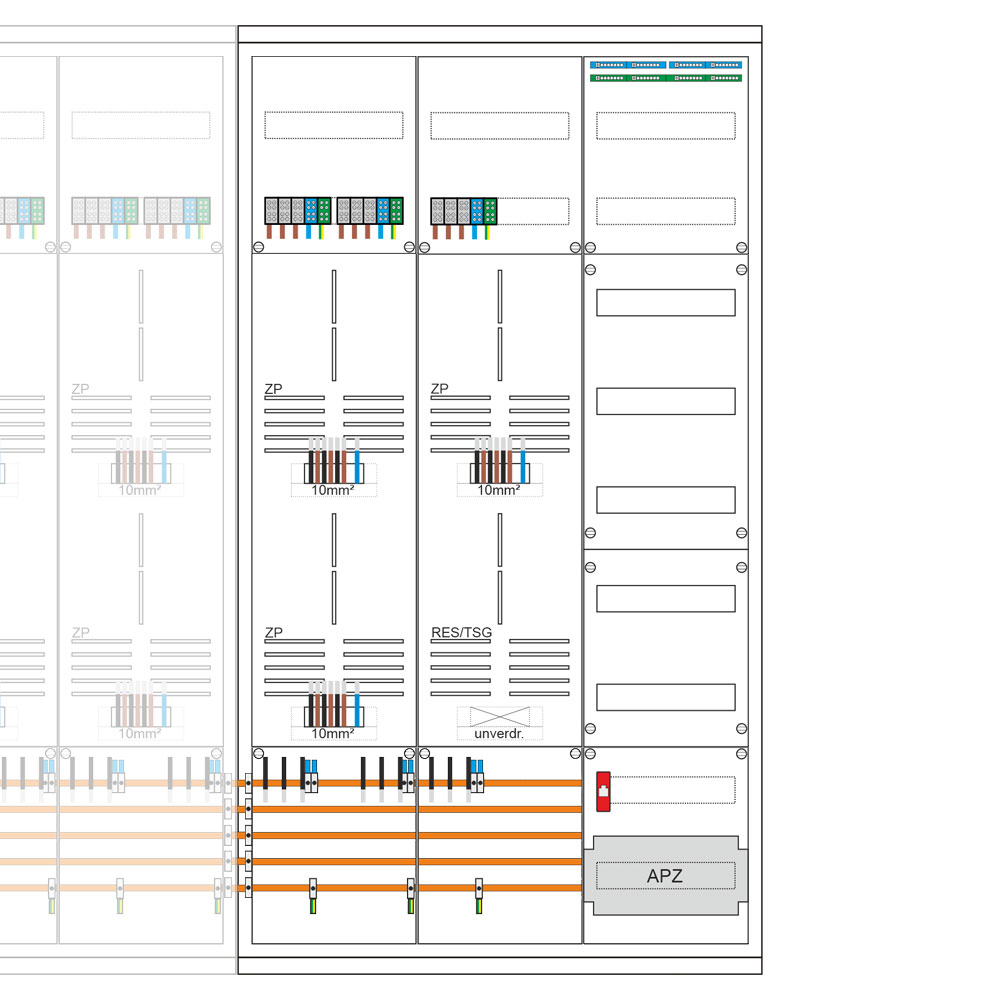

- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene + APZ-Platz
Merkmale
| Höhe: |
1400 mm |
| Breite: |
2900 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
19 |
| Anzahl Felder: |
7 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
