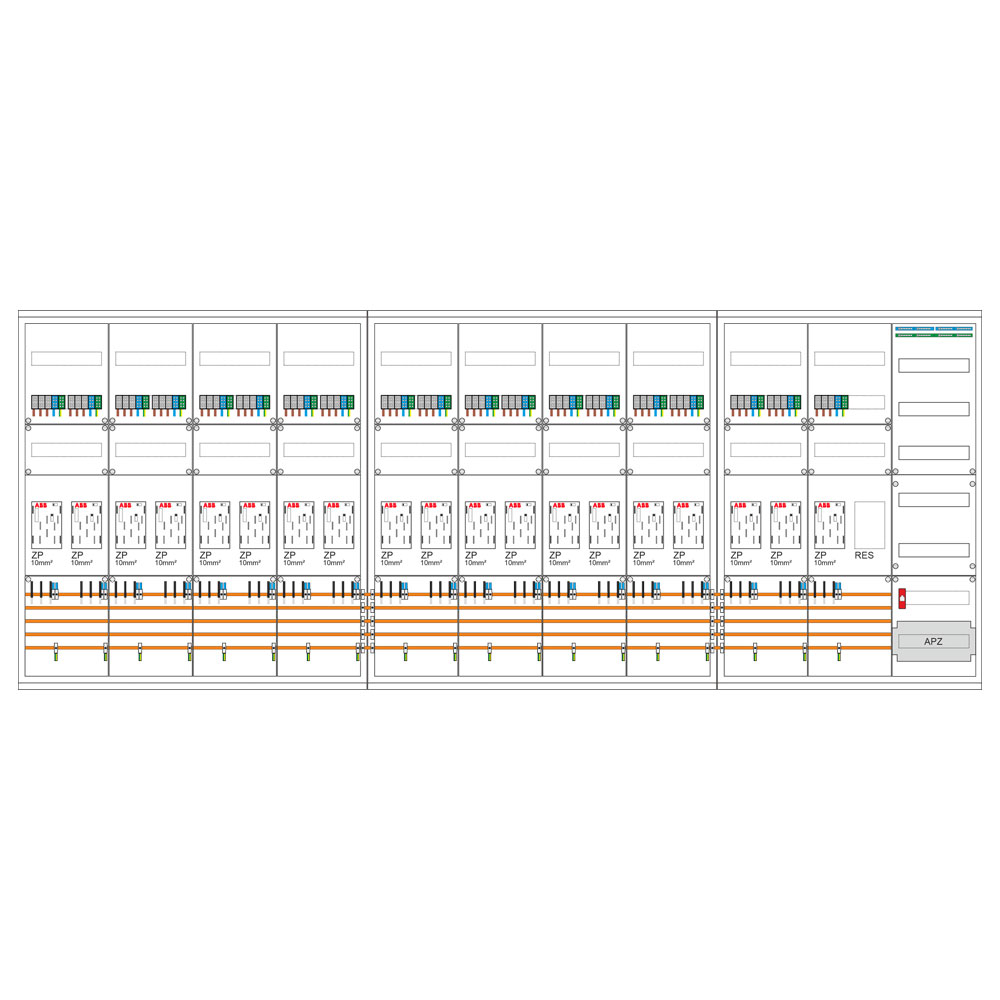

Zählerschrank eHZ 19 Zählerplätze (mit ABB BKE-I) + Verteiler + APZ (1100mm)
Der eHZ-Zählerschrank von Schiegl mit 19 Zählerplätzen ist die optimale Lösung für große Mehrfamilienhäuser, Wohnanlagen oder gewerblich genutzte Objekte mit umfangreichem Energiebedarf. Die kompakte Bauweise kombiniert hohe Anschlusskapazität mit normgerechter Struktur und bietet damit maximale Effizienz auf begrenztem Raum.

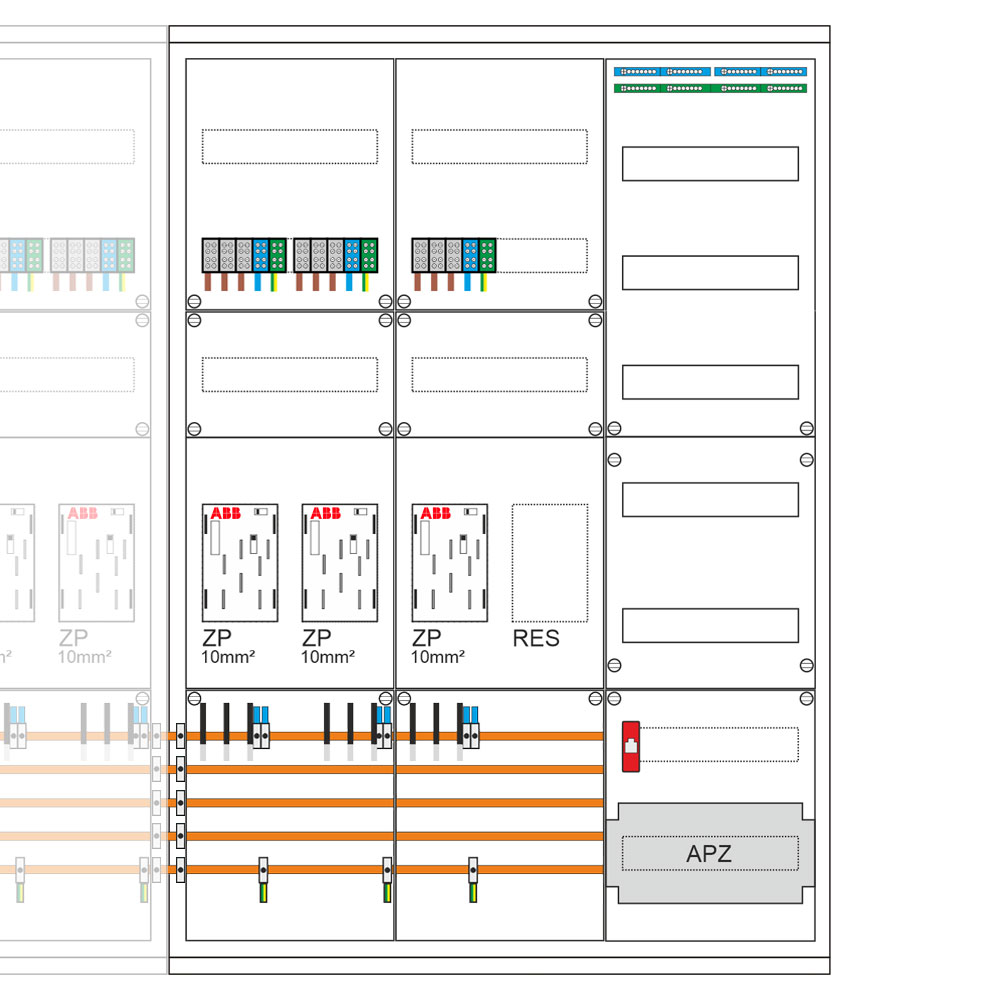

Das integrierte 5-reihige Verteilerfeld ermöglicht eine übersichtliche Unterbringung von Schutzschaltern und weiterer Elektroinstallationen. Der fest integrierte APZ-Platz (Anschlusspunkt Zählerplatz) sorgt für die einfache Integration intelligenter Messsysteme nach FNN-Richtlinie. Ideal für die Umsetzung zukunftssicherer und digitaler Energiekonzepte.
Als Qualitätsprodukt vom deutschen Hersteller Schiegl steht dieser Zählerschrank für Langlebigkeit, Sicherheit und präzise Verarbeitung – Made in Germany. Eine professionelle Komplettlösung für Elektroinstallationen im Wohnungs- und Objektbau.
Darin eingebaut
- 19 Stück eHZ-Zählerplatz mit ABB BKEI montiert gem. VDE-AR-N 4100
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
Merkmale
| Höhe: |
1100 mm |
| Breite: |
2900 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
19 |
| Anzahl Felder: |
11 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
