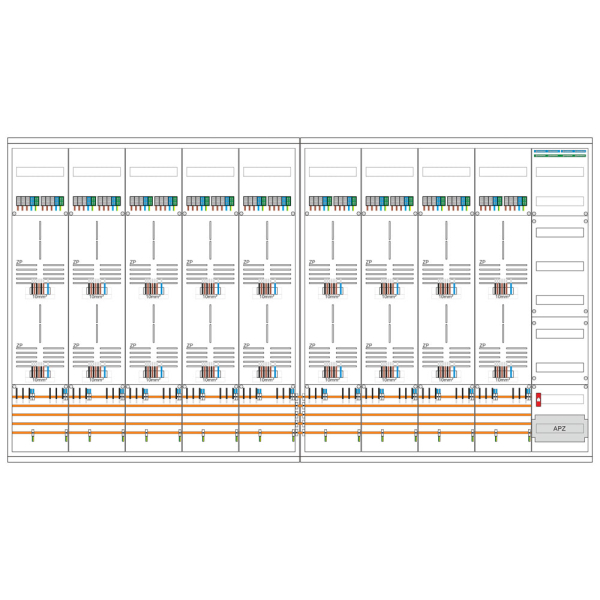

Zählerschrank 3.HZ 18 Zählerplätze, Verteiler, APZ | 1400mm | SCHIEGL
Für große Mehrfamilienhäuser oder gewerbliche Objekte bietet dieser 3HZ-Zählerschrank von Schiegl mit 18 Zählerplätzen eine zuverlässige und zukunftsorientierte Lösung. Dank der durchdachten Bauweise lassen sich umfangreiche Elektroinstallationen effizient umsetzen und sicher betreiben.
Das integrierte 7-reihige Verteilerfeld ist mit einem APZ-Platz (Anschlusspunkt Zählerplatz) ausgestattet und somit optimal auf die Anforderungen moderner Smart-Metering-Technik vorbereitet. Diese Ausstattung sorgt für eine hohe Flexibilität bei der Anpassung an aktuelle und zukünftige Energievorgaben.
Gefertigt aus robustem Material und in bewährter Schiegl-Qualität „Made in Germany“ überzeugt der Zählerschrank durch Langlebigkeit und sichere Funktionalität – ideal für Installationen mit höchstem Anspruch.

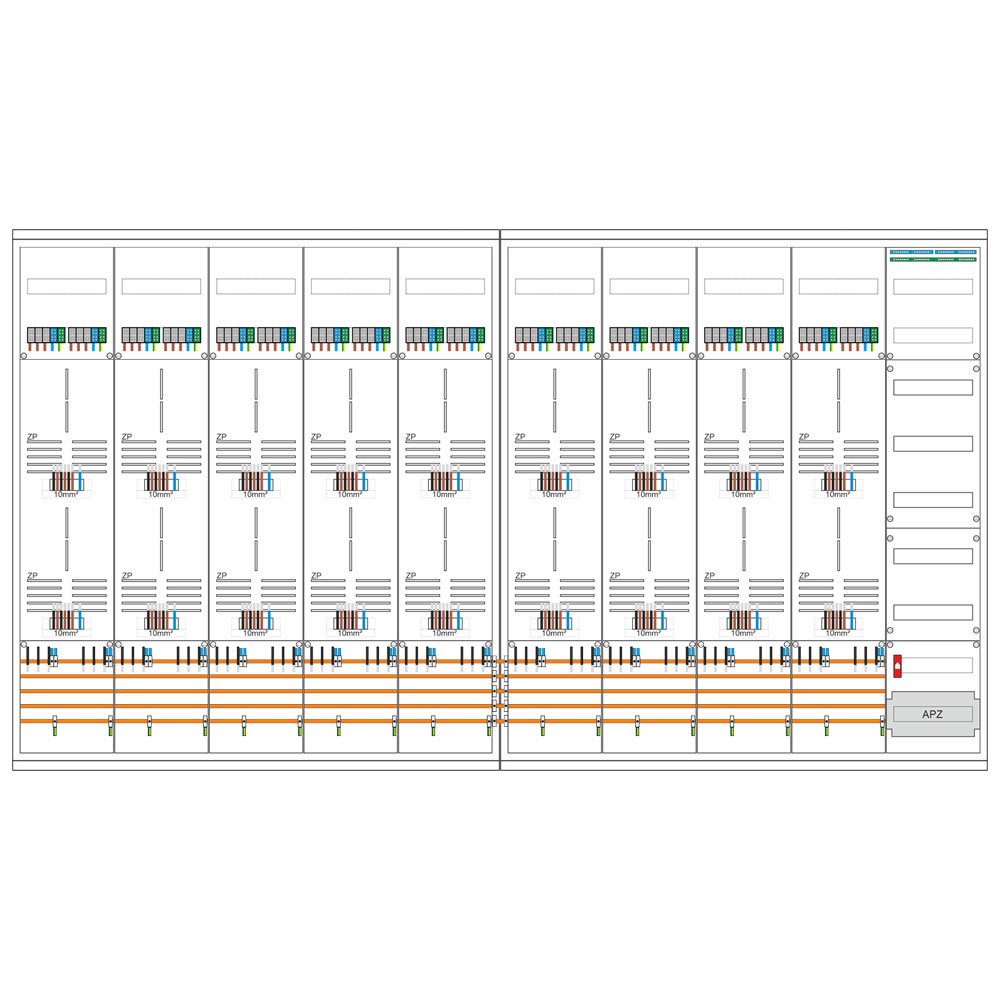

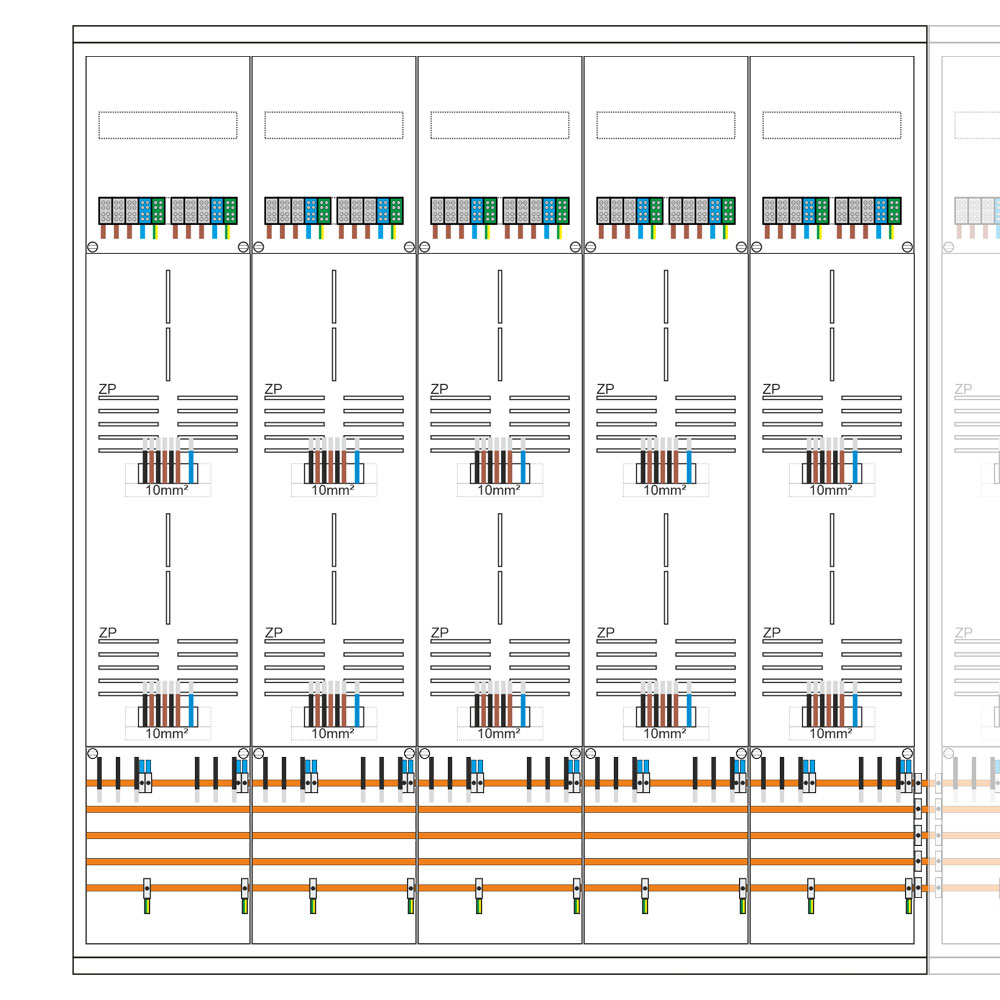

Darin eingebaut
- 18 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²

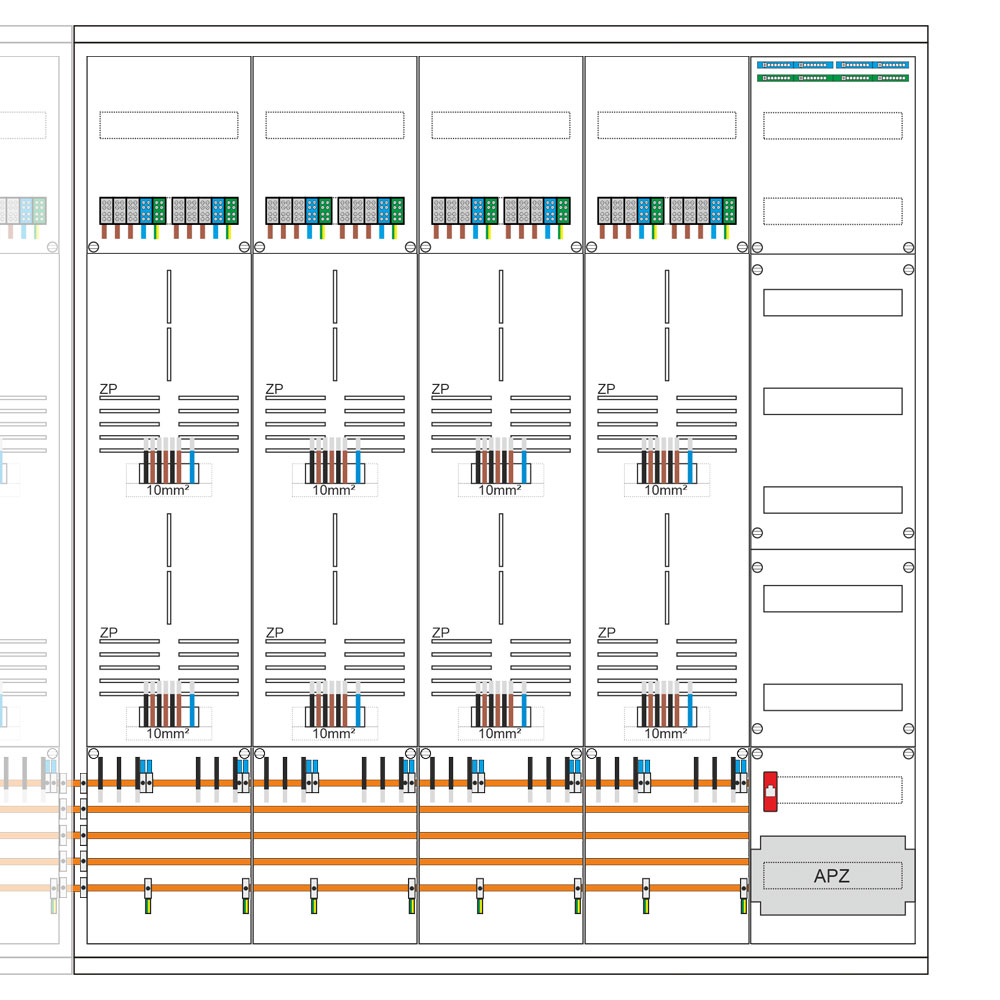

- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene + APZ-Platz
Zusätzlich im Lieferumfang enthalten
- 1 x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1 x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²
- 5 x Sammelschienenklemmen bis 16mm²
- Sammelschienenisolierung
- Abdeckstreifen
Merkmale
| Höhe: |
1400 mm |
| Breite: |
2600 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
18 |
| Anzahl Verteilerreihen: |
7 |
| APZ-Platz: |
Ja |
| Hersteller: |
Schiegl |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Zähleraufnahme: |
3.HZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
