Zählerschrank 3.HZ 16 Zählerplätze, Verteiler, APZ | 1400mm | SCHIEGL

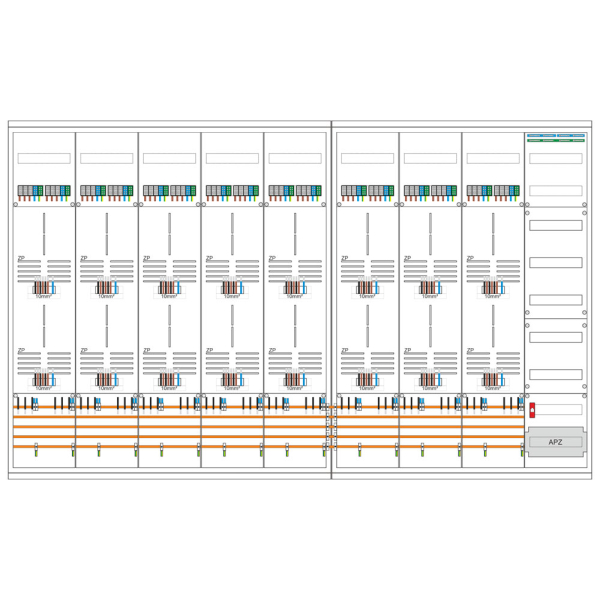

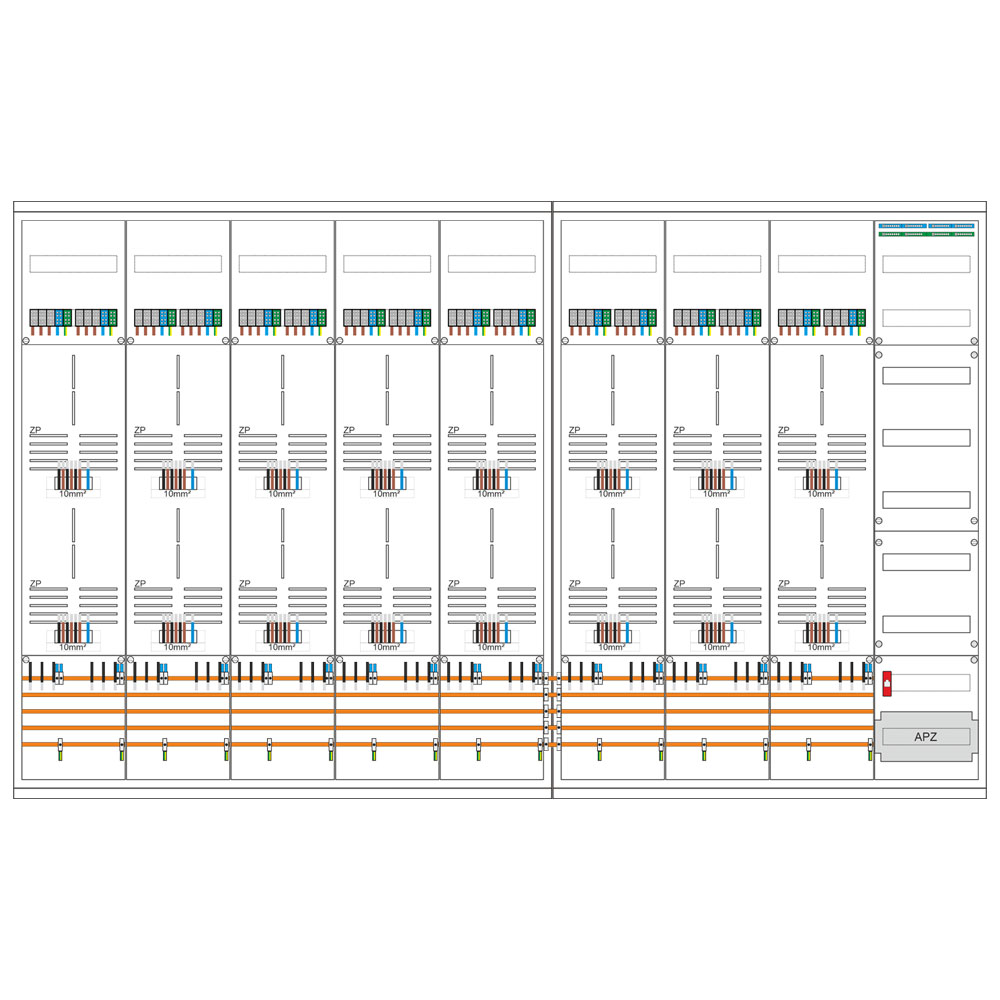

Ausgelegt für umfangreiche Elektroinstallationen, stellt dieser 3HZ-Zählerschrank von Schiegl mit 16 Zählerplätzen eine optimale Lösung für große Wohn- oder Gewerbeeinheiten dar. Die durchdachte Konstruktion ermöglicht eine klare und strukturierte Energieverteilung und erfüllt alle Anforderungen moderner Gebäudetechnik.
Das 7-reihige Verteilerfeld ist zusätzlich mit einem APZ-Platz (Anschlusspunkt Zählerplatz) ausgestattet. Damit wird der Schrank ideal für den Einsatz intelligenter Messsysteme vorbereitet und bietet eine hohe Zukunftssicherheit für den Betrieb.
Hergestellt in Deutschland überzeugt das Modell durch robuste Qualität und zuverlässige Verarbeitung. Der Zählerschrank eignet sich für Projekte, bei denen Stabilität und eine erweiterbare Elektroinfrastruktur im Vordergrund stehen.
Darin eingebaut

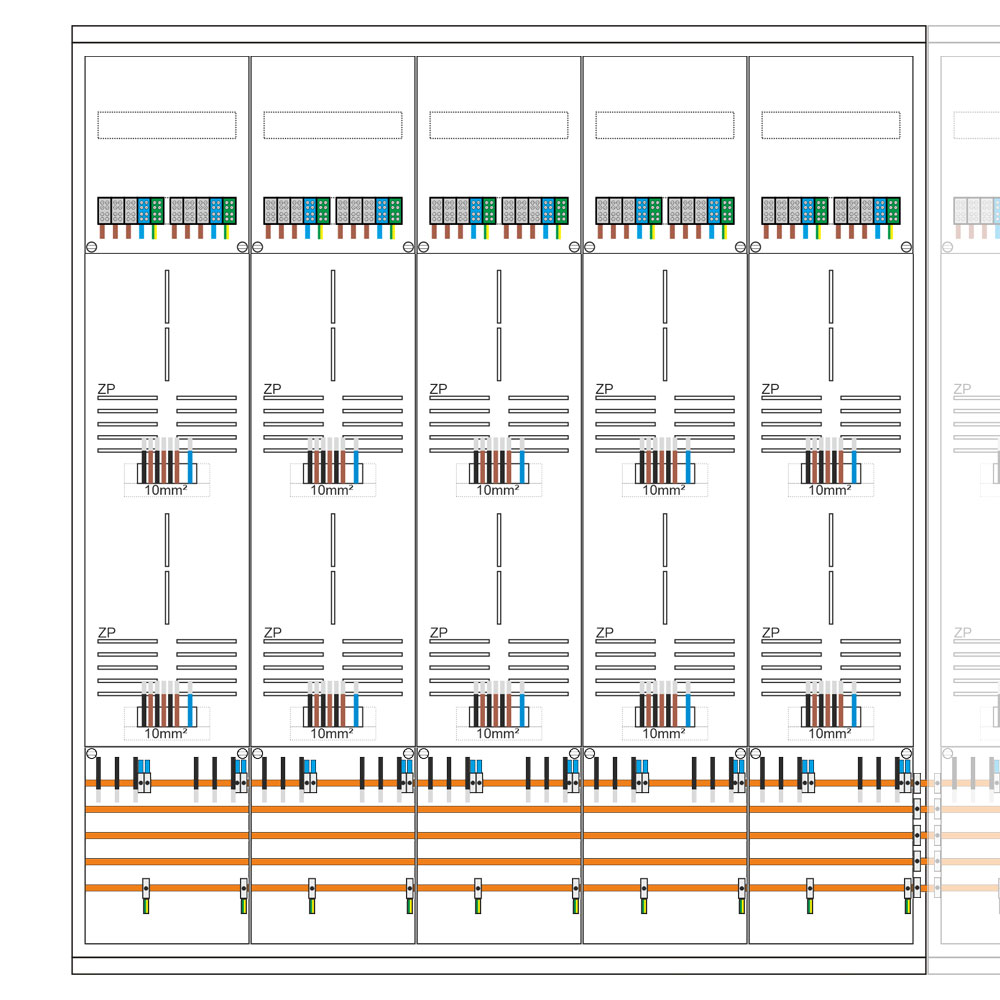

- 16 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²

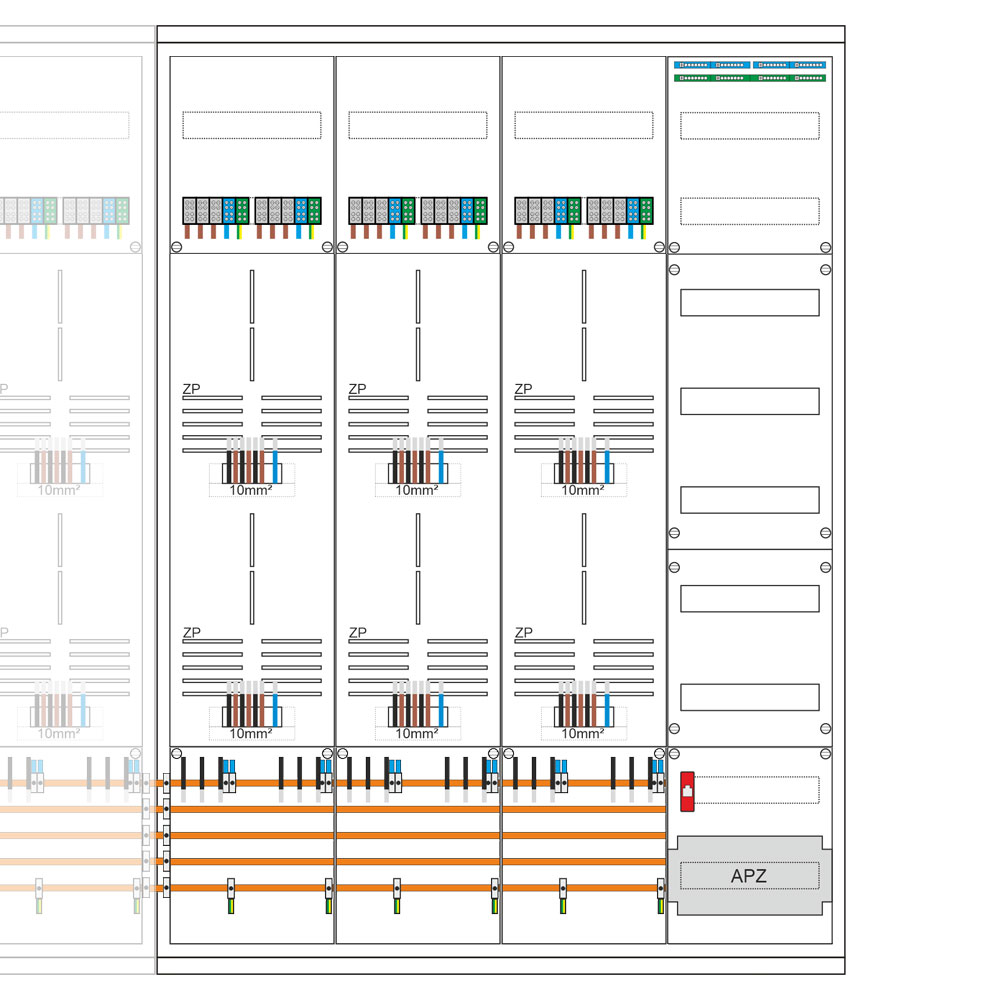

- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene + APZ-Platz
Zusätzlich im Lieferumfang enthalten
- 1 x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1 x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²
- 5 x Sammelschienenklemmen bis 16mm²
- Sammelschienenisolierung
- Abdeckstreifen
Merkmale
| Höhe: |
1400 mm |
| Breite: |
2350 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
16 |
| Anzahl Verteilerreihen: |
7 |
| APZ-Platz: |
Ja |
| Hersteller: |
Schiegl |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Zähleraufnahme: |
3.HZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
