Zählerschrank eHZ 16 Zählerplätze (mit ABB BKE-I) + Verteiler + APZ (1100mm)
Ideal für große Mehrfamilienhäuser, Wohnanlagen oder gewerbliche Immobilien, bietet dieser eHZ-Zählerschrank von Schiegl Platz für 16 elektronische Haushaltszähler. Die kompakte und durchdachte Bauweise ermöglicht eine normgerechte, effiziente Stromverteilung für Gebäude mit hohem Energiebedarf.
Der integrierte 5-reihige Verteiler bietet ausreichend Raum für die Unterbringung von Leitungsschutzschaltern und weiteren Installationskomponenten. Dank des vorhandenen APZ-Platzes (Anschlusspunkt Zählerplatz) ist der Schrank vorbereitet für den Einsatz von intelligenten Messsystemen (Smart Meter), gemäß den FNN-Richtlinien für digitale Energieversorgung.
Gefertigt vom deutschen Qualitätshersteller Schiegl, steht dieser Zählerschrank für Zuverlässigkeit, Sicherheit, langlebige Verarbeitung und Made in Germany. Die ideale Wahl für professionelle Elektroinstallationen mit großem Zählerbedarf und zukunftssicherer Ausrichtung.

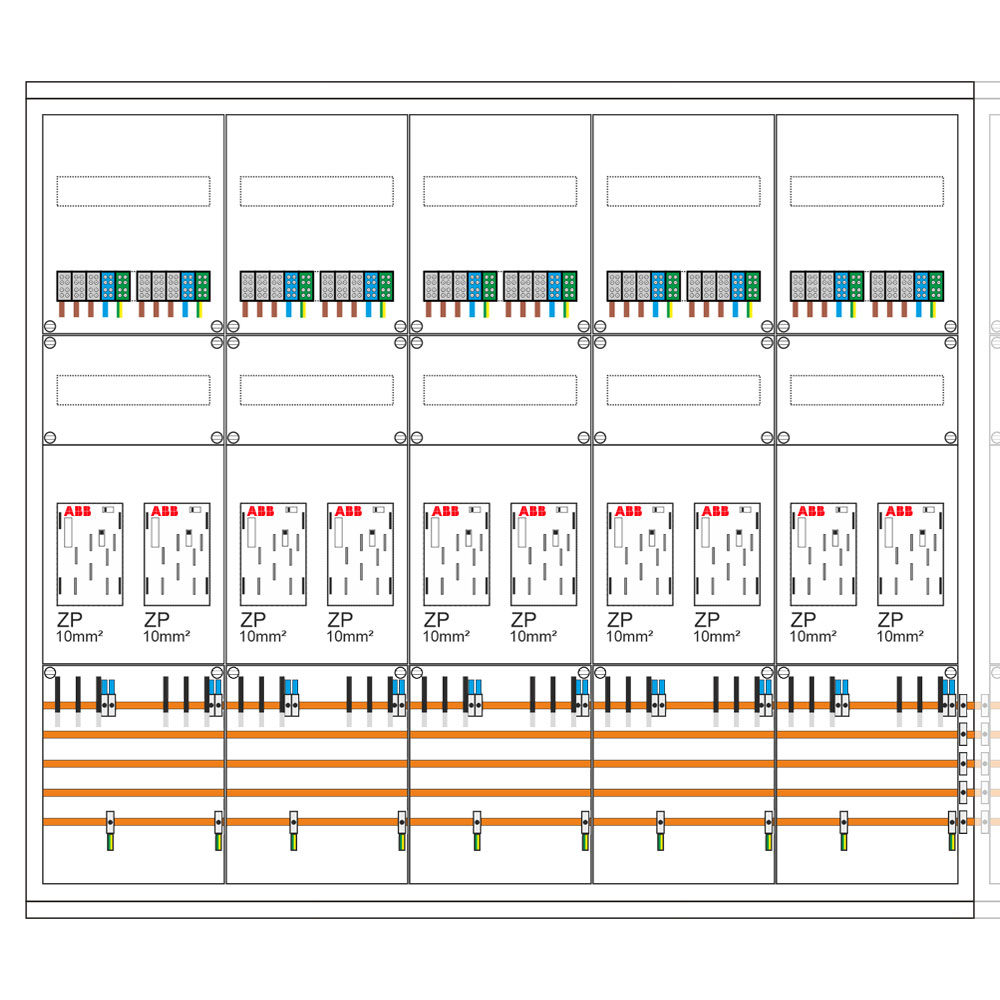

Darin eingebaut
- 16 Stück eHZ-Zählerplatz mit ABB BKEI montiert gem. VDE-AR-N 4100
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
Merkmale
| Höhe: |
1100 mm |
| Breite: |
2350 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
16 |
| Anzahl Felder: |
9 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
