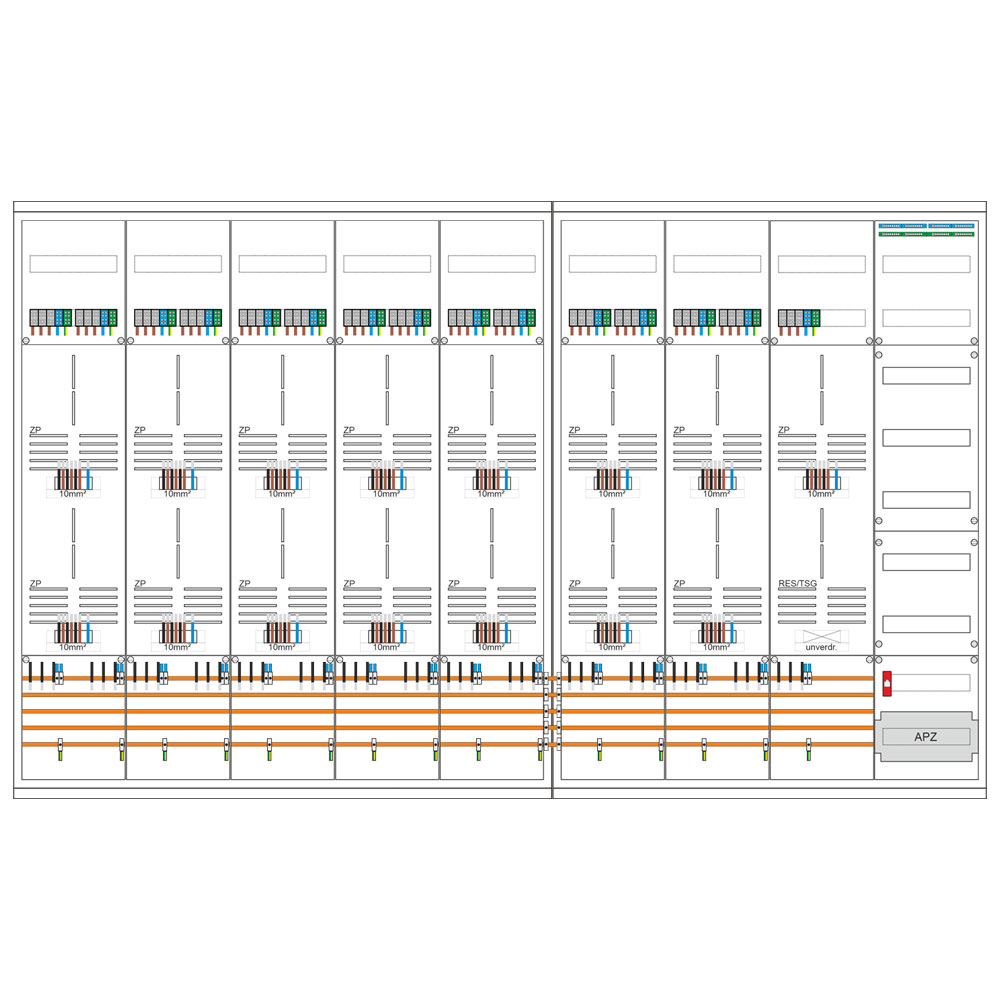

Zählerschrank 3.HZ 15 Zählerplätze, TSG, Verteiler + APZ, 1400mm
Mit 15 Zählerplätzen bietet dieses 3HZ-Zählerschranksystem von Schiegl eine leistungsstarke Lösung für größere Wohn- und Gewerbeobjekte. Dank des integrierten TSG-Platzes (Tarifschaltgerät) besteht zusätzlich die Möglichkeit, diesen flexibel als Reserve zu nutzen und die Kapazität auf bis zu 16 Zählerplätze zu erweitern.
Das großzügige 7-reihige Verteilerfeld ist mit einem APZ-Platz (Anschlusspunkt Zählerplatz) ausgestattet und erfüllt damit alle Voraussetzungen für den Einsatz moderner Messsysteme. Diese durchdachte Ausstattung erleichtert die Planung und sorgt für eine zukunftssichere Elektroverteilung.
Gefertigt aus robustem Material und „Made in Germany“, steht dieses Modell für hohe Qualität und lange Lebensdauer. Es eignet sich besonders für Projekte, bei denen Zuverlässigkeit und erweiterbare Elektroinstallationen im Vordergrund stehen.
Darin eingebaut

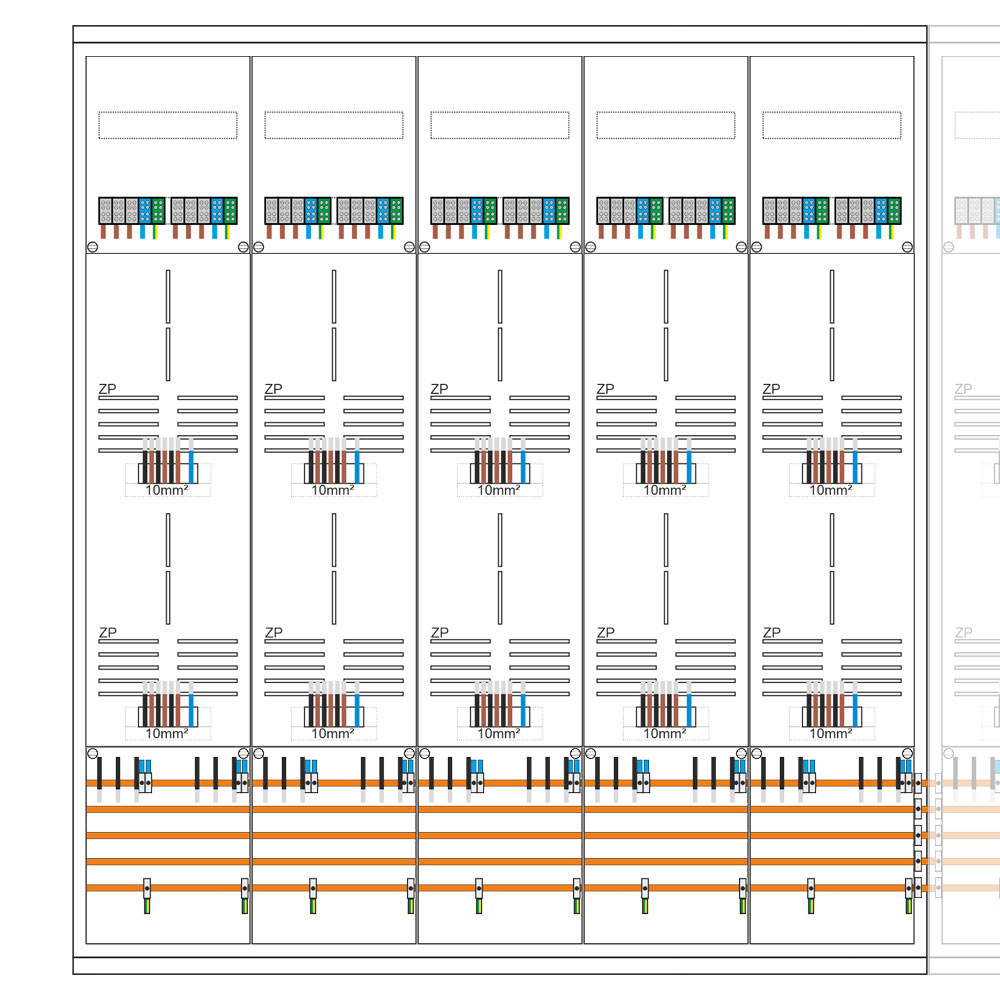

- 15 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100

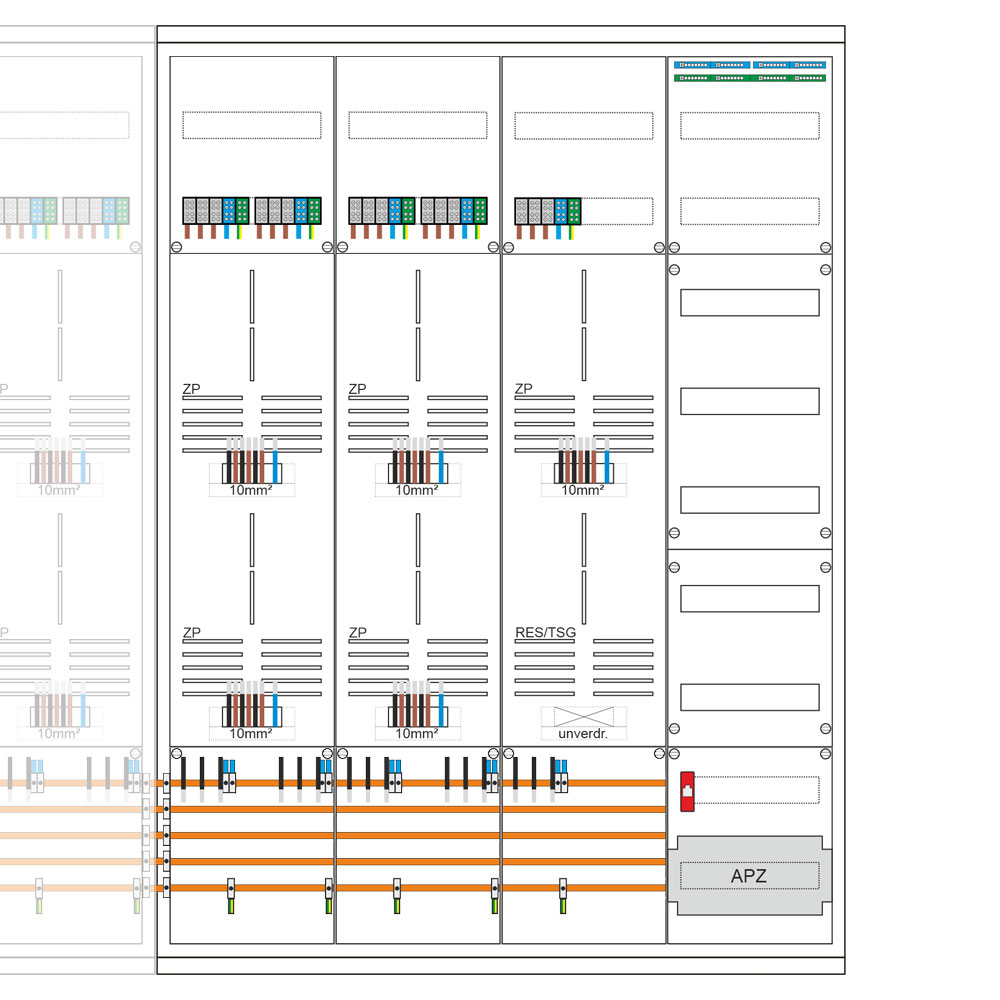

- 1 Stück 3.HZ-Zählerplatz TRE/TSG Reserveplatz
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene + APZ-Platz
Merkmale
| Höhe: |
1400 mm |
| Breite: |
2350 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
15 |
| Anzahl Felder: |
7 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
