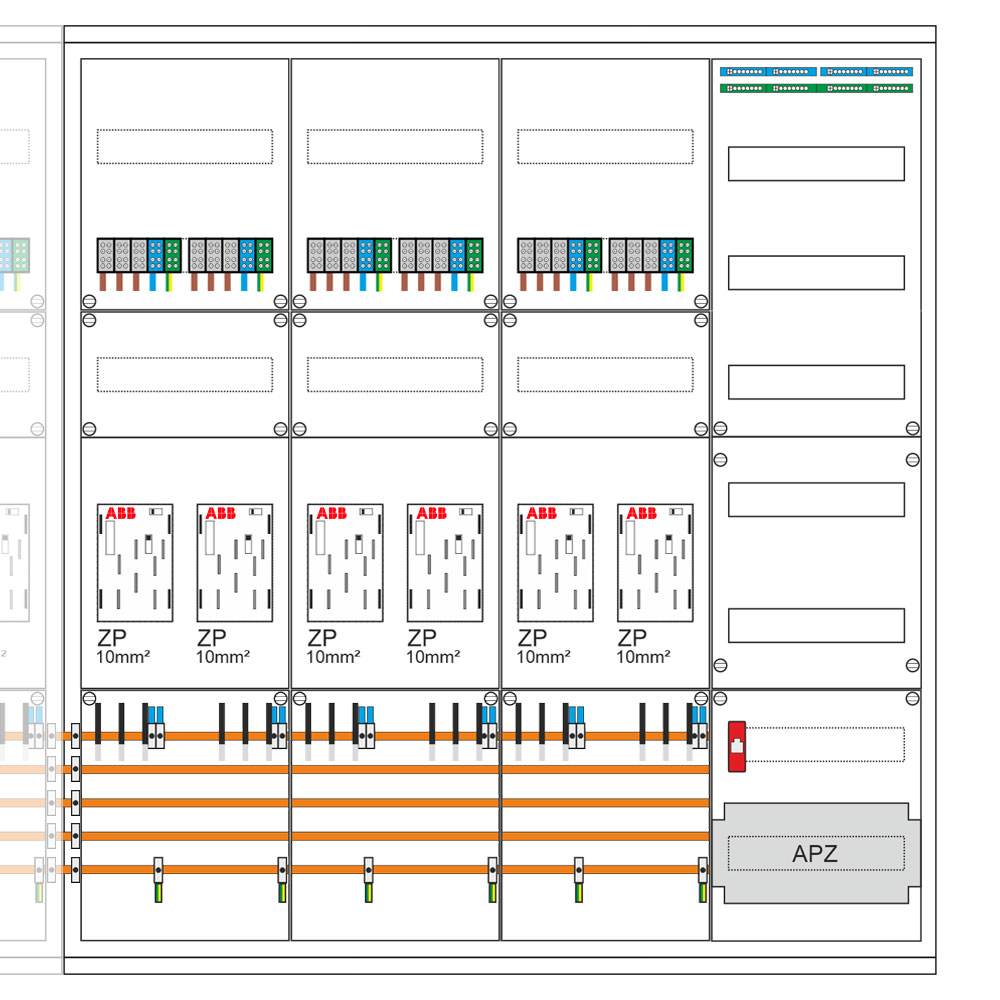

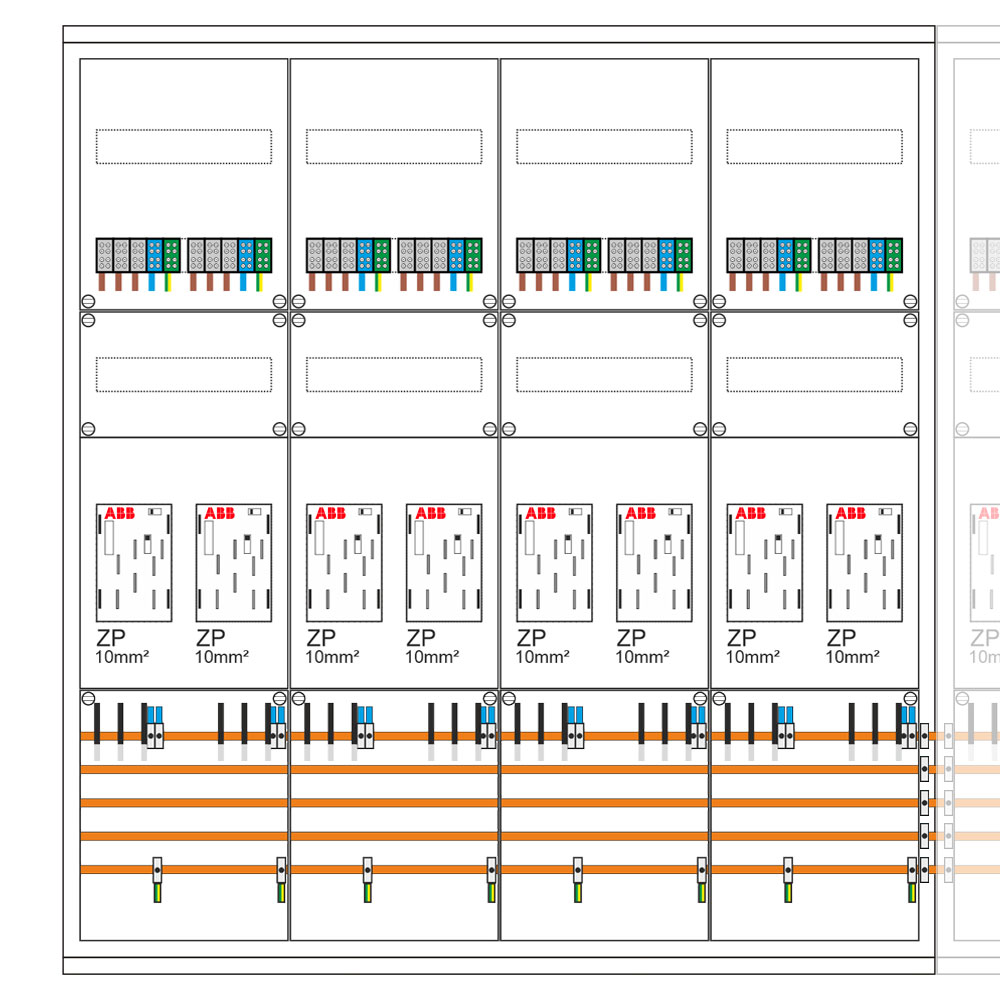

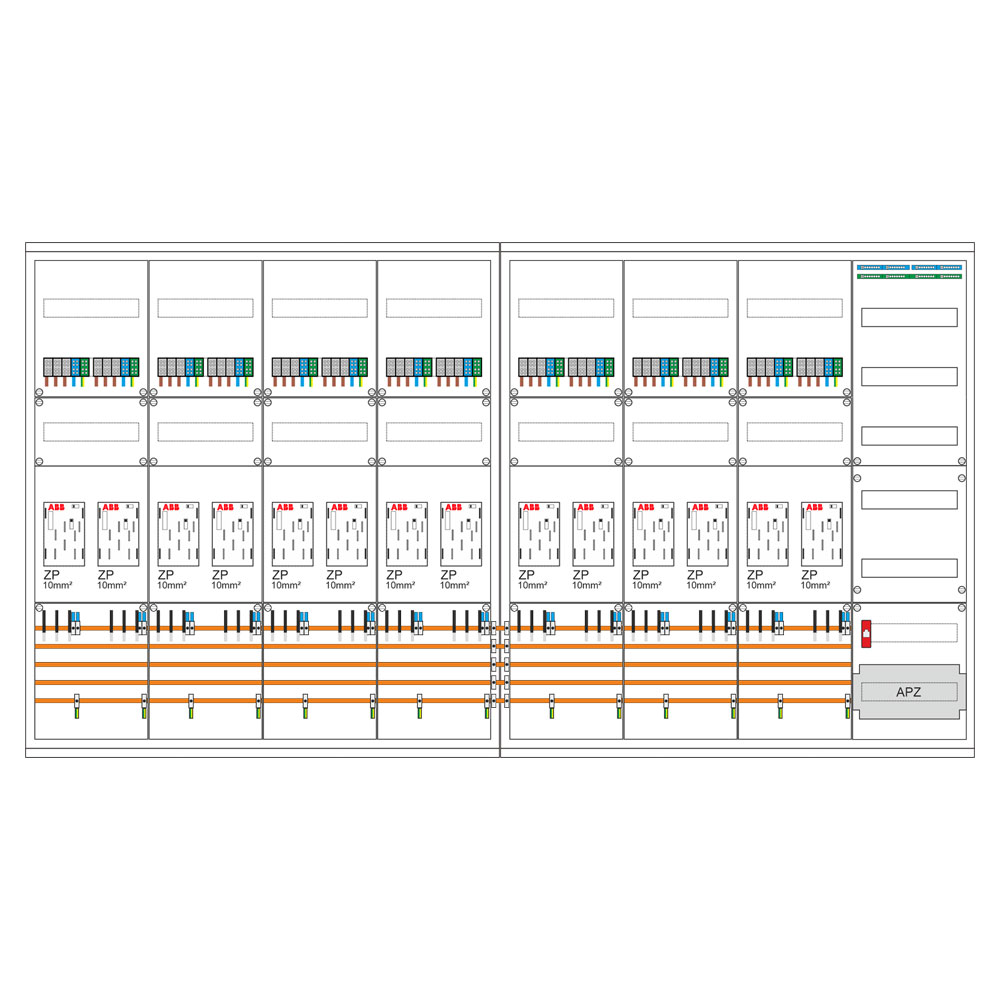

Zählerschrank eHZ 14 Zählerplätze (mit ABB BKE-I) + Verteiler + APZ (1100mm)
Ideal für den Einsatz in großen Mehrfamilienhäusern, Wohnanlagen oder gewerblich genutzten Gebäuden, bietet dieser Zählerschrank von Schiegl Platz für 14 elektronische Haushaltszähler (eHZ). Die strukturierte und normgerechte Aufteilung sorgt für eine sichere, zuverlässige Energieverteilung bei gleichzeitig platzsparender Bauweise.
Ausgestattet mit einem 5-reihigen Verteilerfeld, bietet der Schrank ausreichend Raum für Schutzschalter, FI-Schalter oder Steuertechnik. Der integrierte APZ-Platz (Anschlusspunkt Zählerplatz) ermöglicht die einfache Nachrüstung eines intelligenten Messsystems (Smart Meter) ideal für zukunftssichere und digitalisierte Energieinfrastrukturen.
Gefertigt vom Qualitätshersteller Schiegl und Made in Germany, überzeugt dieser Zählerschrank durch Langlebigkeit, präzise Verarbeitung und höchste Sicherheitsstandards. Die optimale Wahl für professionelle Elektroinstallationen mit hohen Anforderungen an Skalierbarkeit und Digitalisierung.
Darin eingebaut
- 14 Stück eHZ-Zählerplatz mit ABB BKEI montiert gem. VDE-AR-N 4100
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
Merkmale
| Höhe: |
1100 mm |
| Breite: |
2100 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
14 |
| Anzahl Felder: |
8 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
