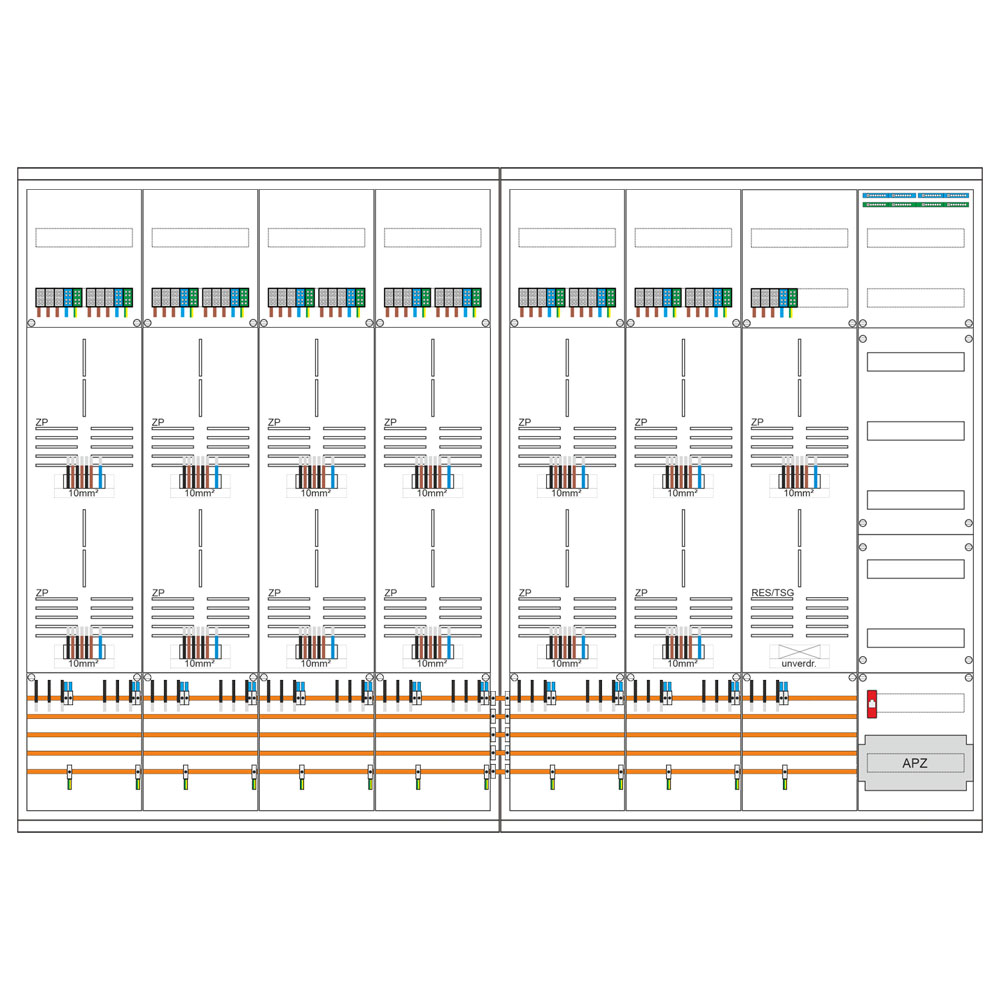

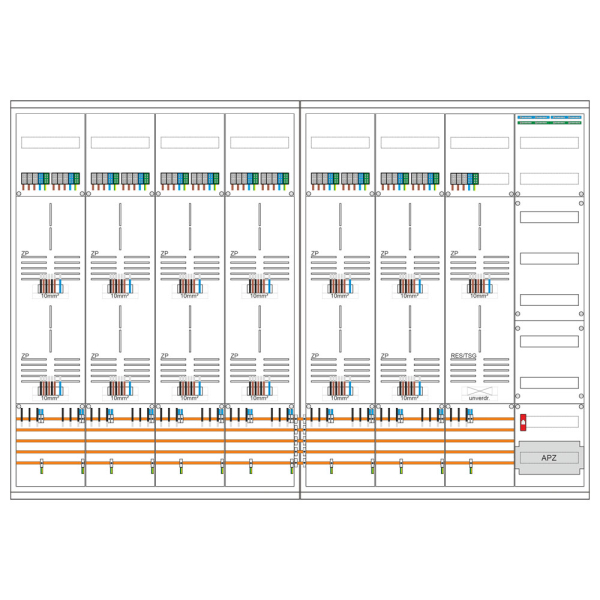

Zählerschrank 3.HZ 13 Zählerplätze, TSG, Verteiler + APZ, 1400mm
Der 3HZ Zählerschrank mit 13 Zählerplätzen ist die ideale Lösung für große Mehrfamilienhäuser oder Gewerbeobjekte, in denen eine umfangreiche Zählerkapazität benötigt wird. Mit einem zusätzlichen TSG-Platz (Tarifschaltgerät), der bei Bedarf auch als Reserve-Zählerplatz genutzt werden kann, bietet dieser Schrank ein hohes Maß an Flexibilität für zukünftige Erweiterungen.
Das integrierte 7-reihige Verteilerfeld ist bereits mit einem modernen APZ-Platz (Anschlusspunkt Zählerplatz) ausgestattet. Somit erfüllt der Schrank alle aktuellen Anforderungen für den Einsatz intelligenter Messsysteme und ermöglicht eine zukunftssichere Elektroinstallation. Die durchdachte Anordnung der Komponenten sorgt für eine effiziente Montage und erleichtert die spätere Wartung.
Gefertigt in Deutschland überzeugt dieser Zählerschrank durch seine robuste Bauweise, normgerechte Ausstattung und hohe Langlebigkeit. Damit ist er eine zuverlässige und zukunftssichere Wahl für anspruchsvolle Installationen.
Darin eingebaut

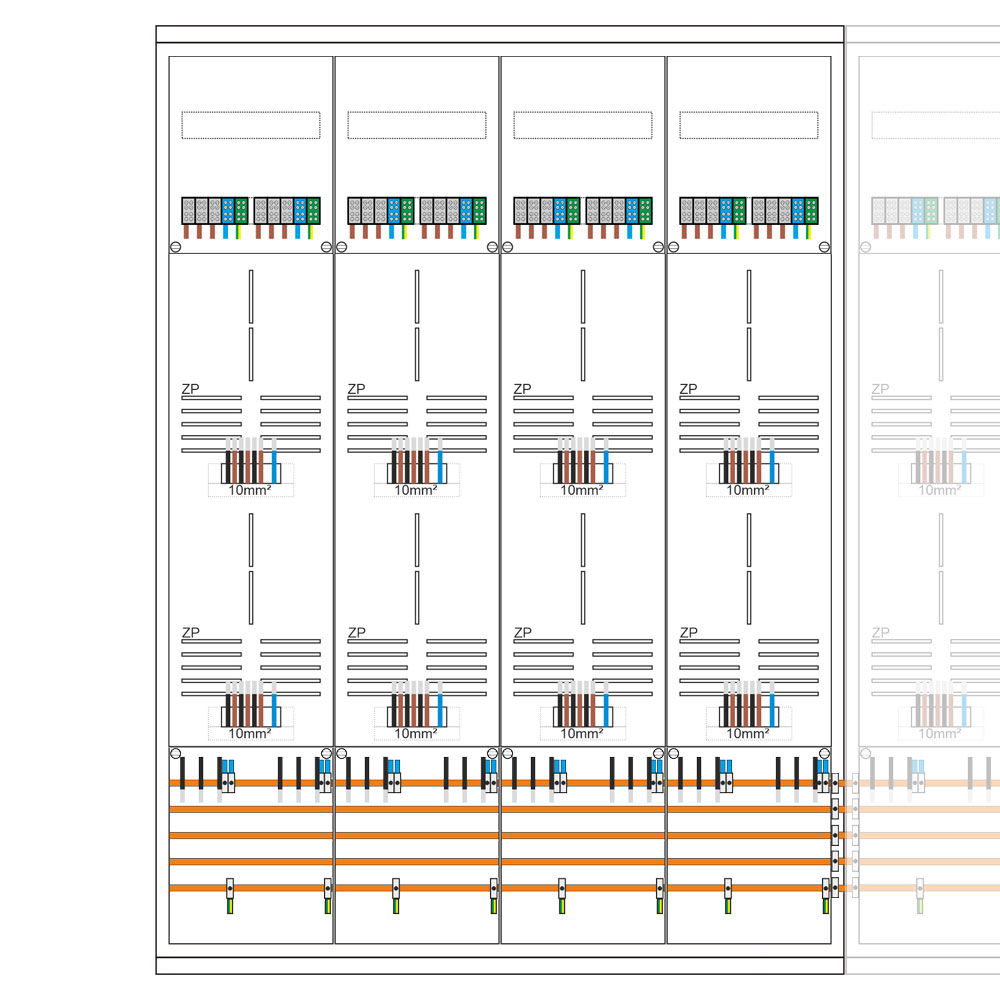

- 13 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100

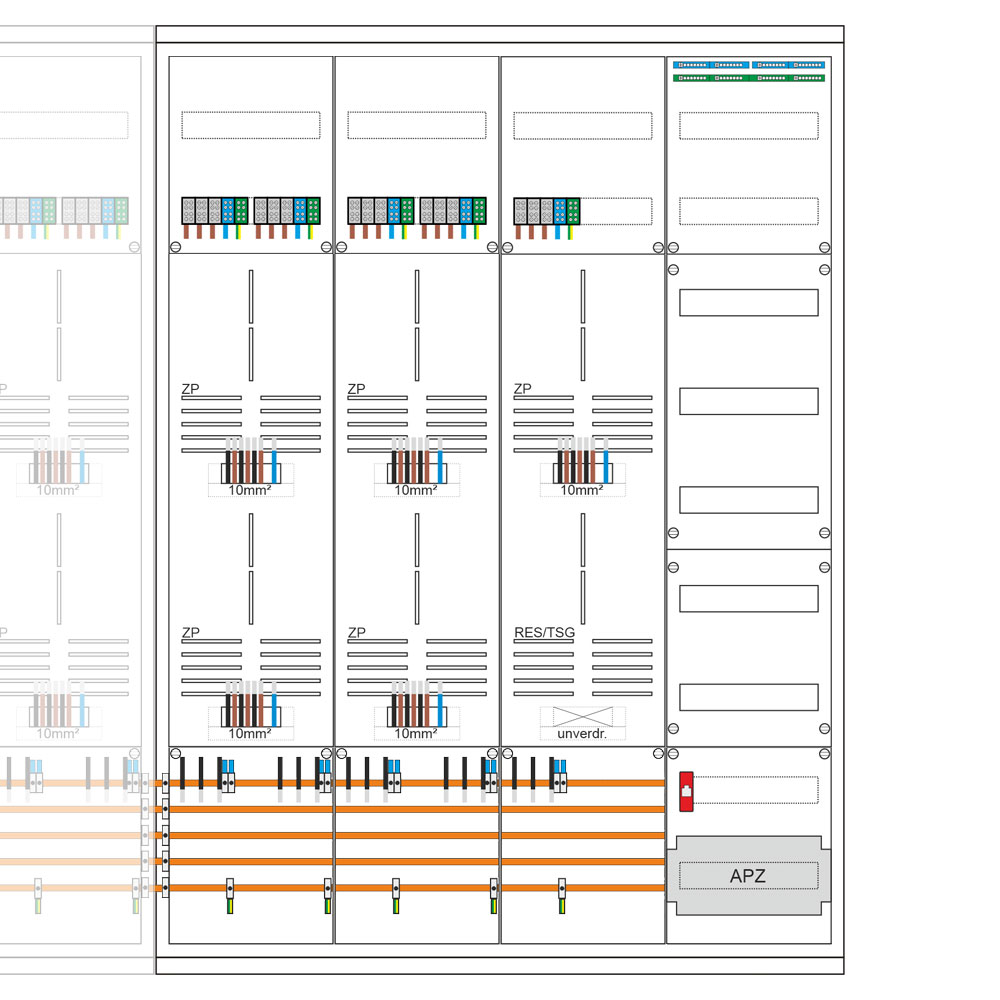

- 1 Stück 3.HZ-Zählerplatz TRE/TSG Reserveplatz
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene + APZ-Platz
Merkmale
| Höhe: |
1400 mm |
| Breite: |
2100 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
13 |
| Anzahl Felder: |
7 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
