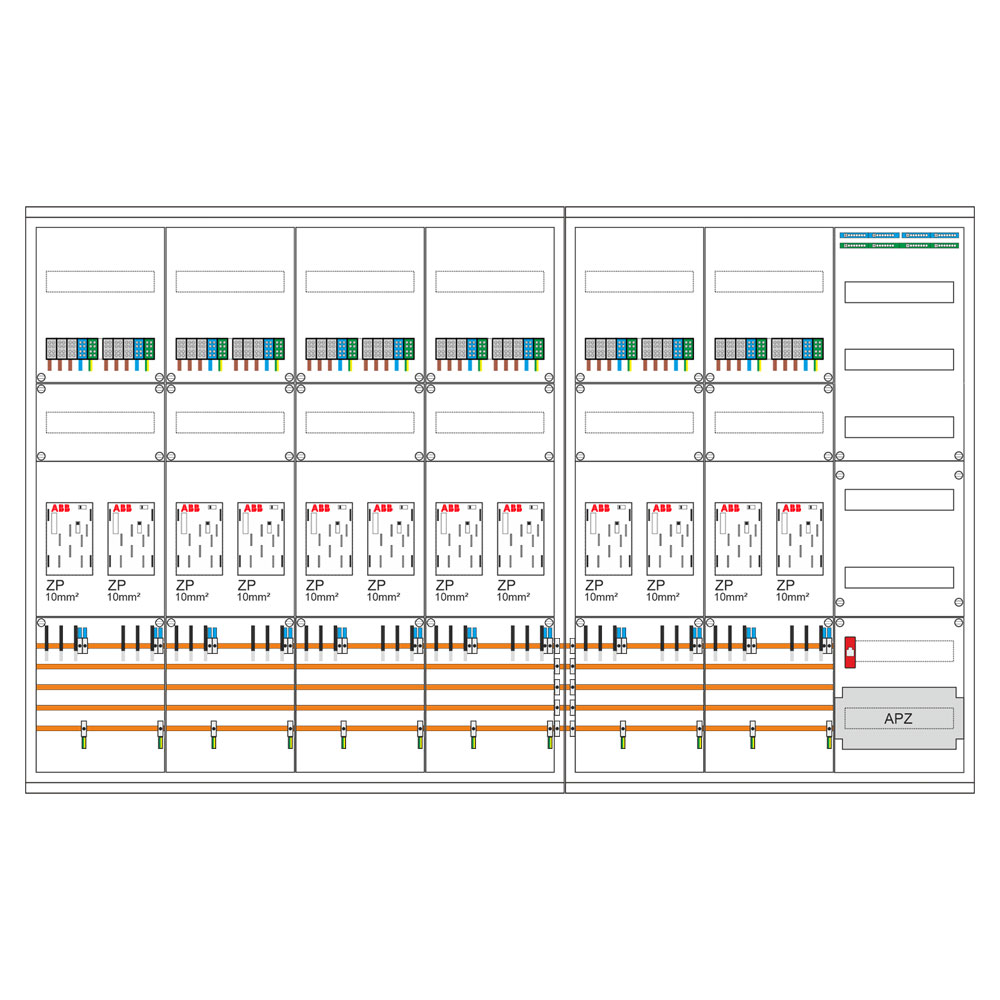

Zählerschrank eHZ 12 Zählerplätze (mit ABB BKE-I), Verteiler + APZ, Höhe 1100mm
Ausgelegt für den professionellen Einsatz im Mehrfamilienhaus oder in großen Wohnanlagen, bietet dieser eHZ-Zählerschrank von Schiegl 12 vollwertige Zählerplätze für elektronische Haushaltszähler (eHZ). Die kompakte Bauform bei gleichzeitig hoher Kapazität macht ihn ideal für Gebäude mit hohem Energiebedarf und mehreren Wohneinheiten.

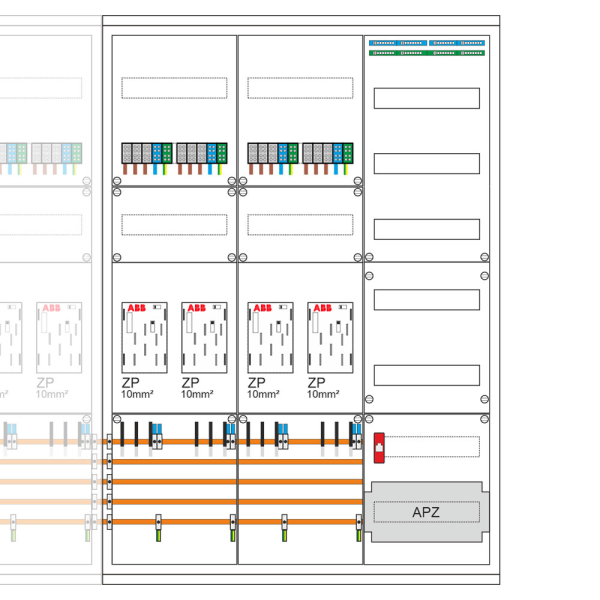

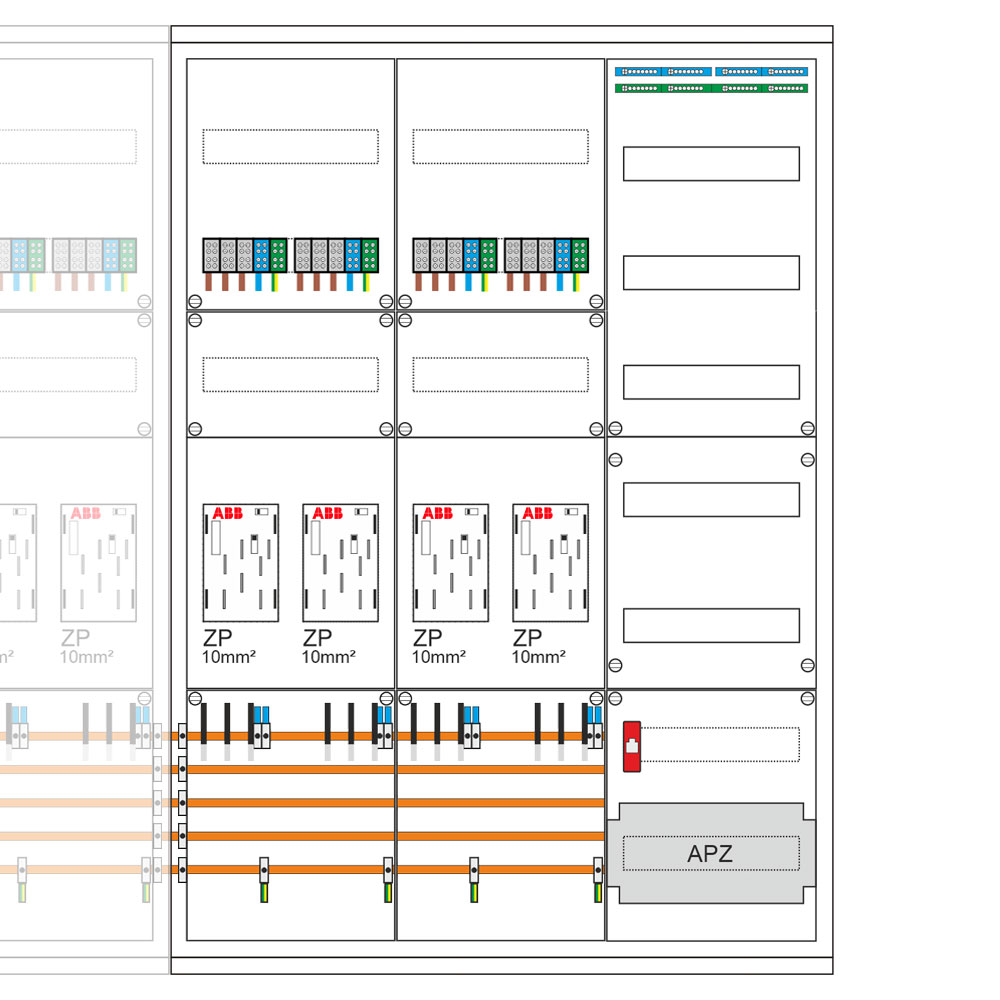

Ein integrierter 5-reihiger Verteilerbereich schafft Platz für Sicherungsautomaten, Reihenklemmen und andere Installationskomponenten. Zudem verfügt der Schrank über einen APZ-Platz (Anschlusspunkt Zählerplatz) vorbereitet für den Einbau von Smart-Meter-Gateways und die Umsetzung intelligenter Messsysteme gemäß FNN-Vorgaben. Damit ist die Anlage zukunftssicher und digital anschlussfähig.
Gefertigt vom deutschen Qualitätshersteller Schiegl überzeugt dieser Zählerschrank durch Zuverlässigkeit, Langlebigkeit und Made in Germany. Die ideale Lösung für Elektrobetriebe, Wohnungsbaugesellschaften und Energieversorger, die eine strukturierte und erweiterbare Stromverteilung in großen Wohngebäuden benötigen.
Darin eingebaut

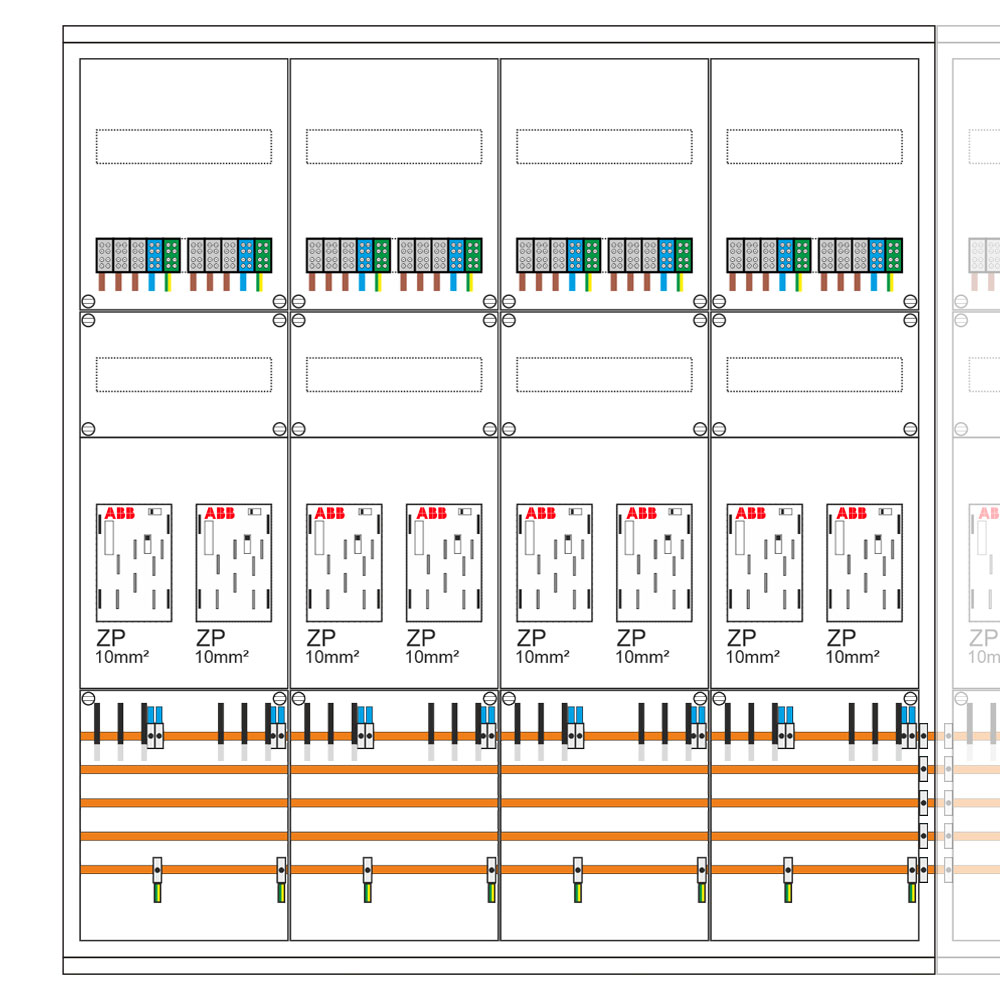

- 12 Stück eHZ-Zählerplatz mit ABB BKEI montiert gem. VDE-AR-N 4100
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
Merkmale
| Höhe: |
1100 mm |
| Breite: |
1850 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
12 |
| Anzahl Felder: |
7 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
Unser Service für Sie:
Telefonischer Support, WhatsApp-Beratung und individuelle Lösungen sind bei uns selbstverständlich.
Sonderanfertigungen oder spezielle Zählerschränke? Einfach anrufen – wir liefern nahezu jede Variante!
YES-Zählerschrank – Technik vom Meisterbetrieb.
