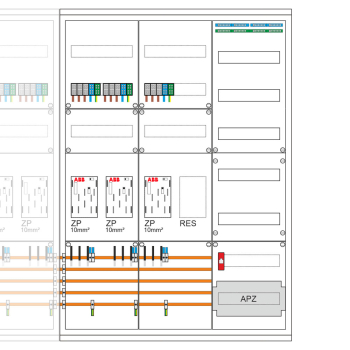

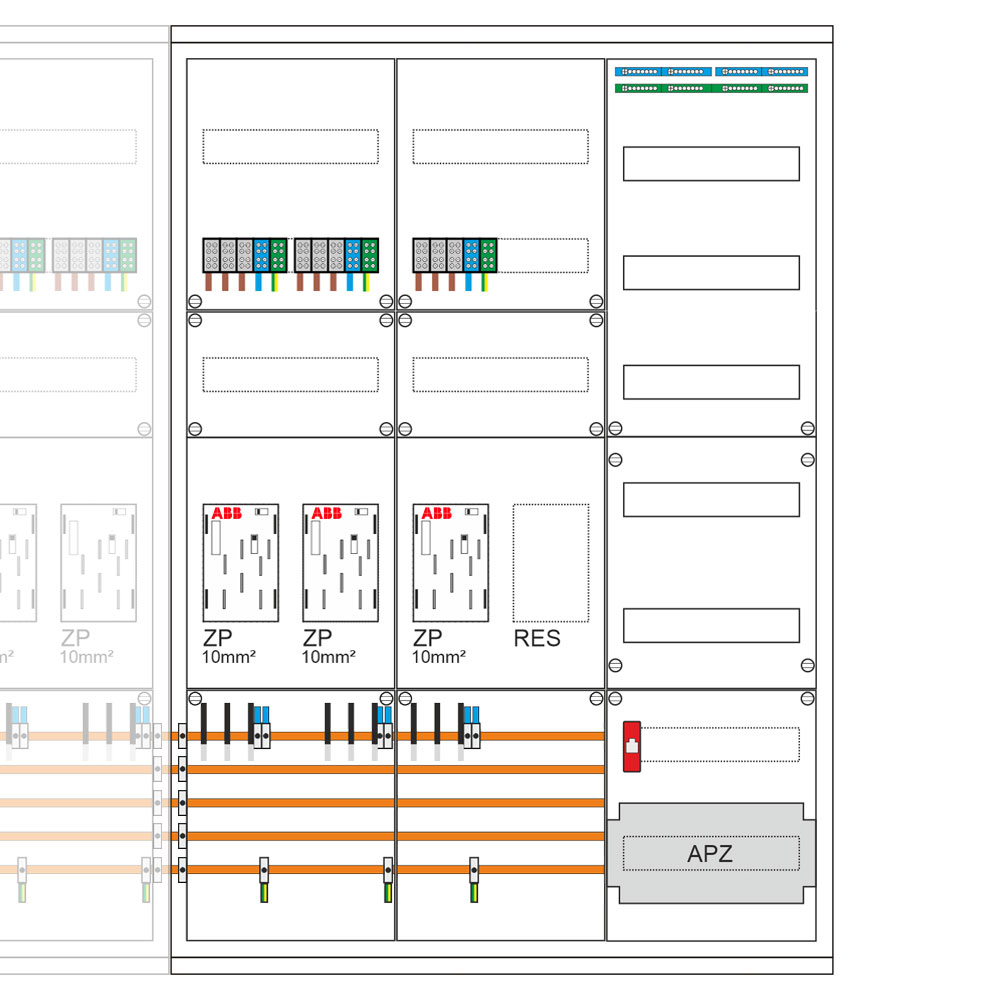

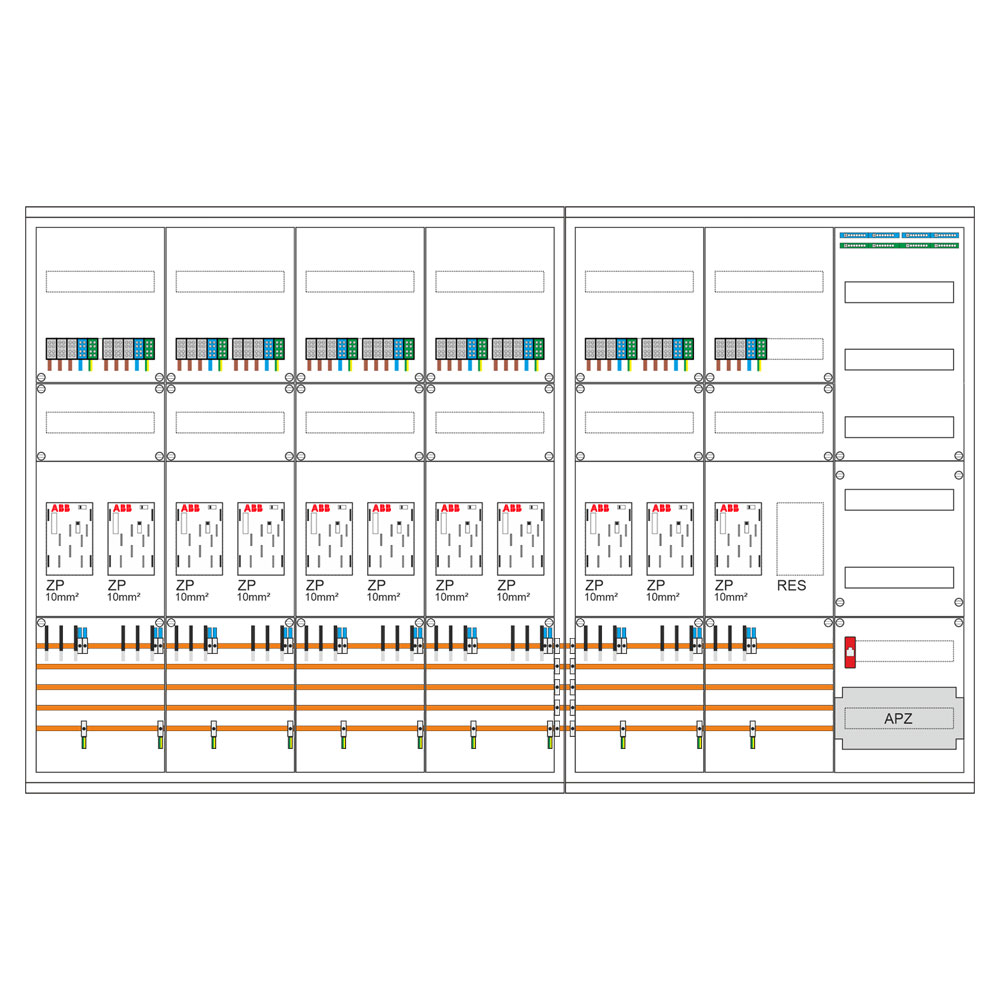

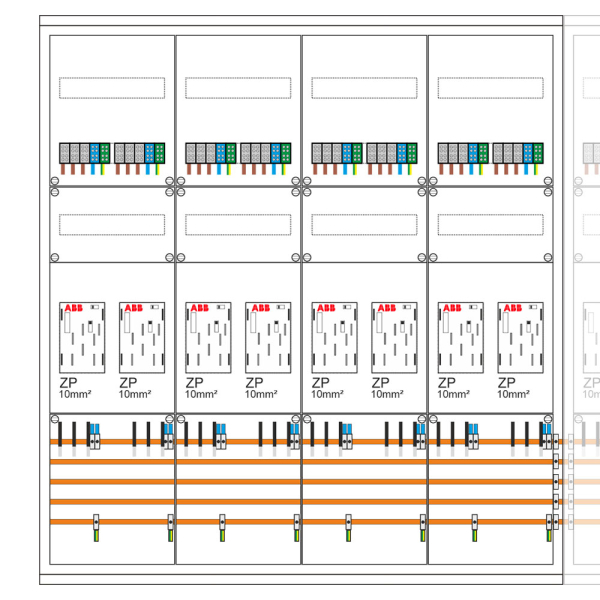

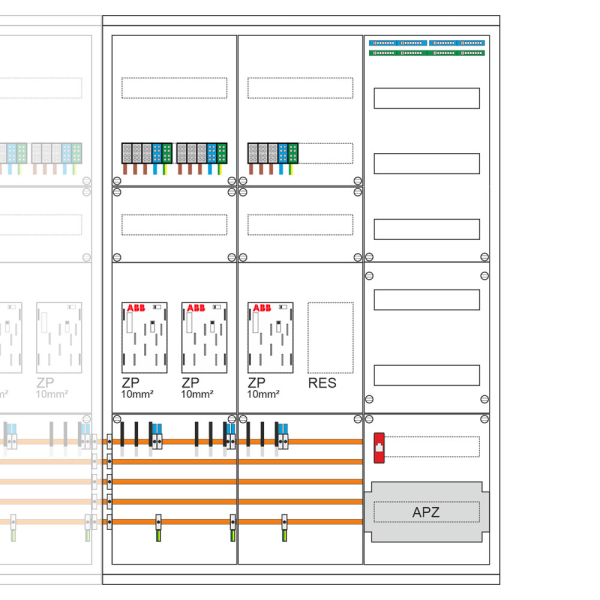

Zählerschrank eHZ 11 Zählerplätze (mit ABB BKE-I), Verteiler + APZ, Höhe 1100mm
Optimal für große Energieverteilungen im Mehrfamilienhaus, in Wohnanlagen oder Gewerbeobjekten: Der eHZ-Zählerschrank von Schiegl bietet 11 vollwertige Zählerplätze sowie einen zusätzlichen Leerplatz, der bei Bedarf einfach zum 12. Zählerplatz ausgebaut werden kann. Diese Flexibilität macht den Schrank zur idealen Lösung für wachsende Gebäudestrukturen oder spätere Erweiterungen.
Ein integrierter 5-reihiger Verteilerbereich sorgt für ausreichend Platz zur Aufnahme von Schutzschaltern, Reihenklemmen oder anderen Betriebsmitteln. Zusätzlich ist ein APZ-Platz (Anschlusspunkt Zählerplatz) enthalten, der die direkte Integration von intelligenten Messsystemen (Smart Meter) nach FNN-Standard ermöglicht, eine wichtige Voraussetzung für zukunftssichere, digitale Energieverteilungen.
Der Zählerschrank erfüllt alle technischen Anschlussbedingungen der Netzbetreiber und ist speziell auf elektronische Haushaltszähler (eHZ) abgestimmt. Hergestellt nach höchsten Qualitätsstandards in Deutschland steht das Produkt von Schiegl für Langlebigkeit, normgerechte Sicherheit und professionelle Verarbeitung – Made in Germany.
Darin eingebaut
- 11 Stück eHZ-Zählerplatz mit ABB BKEI montiert gem. VDE-AR-N 4100
- - Aussetzbetrieb 63A bzw. Dauerbetrieb 32A -
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
Merkmale
| Höhe: |
1100 mm |
| Breite: |
1850 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
11 |
| Anzahl Felder: |
7 |
| Hersteller: |
Schiegl |
Zusätzlich im Lieferumfang enthalten
- 1x CU-Anschlußklemmensatz 5-polig 35 mm²
Technische Daten
| Material: |
Stahlblech-Gehäuse |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP43 |
| Farbe: |
RAL 9010 (Reinweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Türe(n): |
Drehverschluß und wechselbarem Anschlag |
| Norm: |
DIN VDE 0603 1-3, DIN 43870 |
| Schutzisoliert: |
Ja |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Herstellungsland: |
Deutschland (Made in Germany) |
- Für alle Bestückungen und Energieversorgungsbereiche
- Auch in IP54 erhältlich
