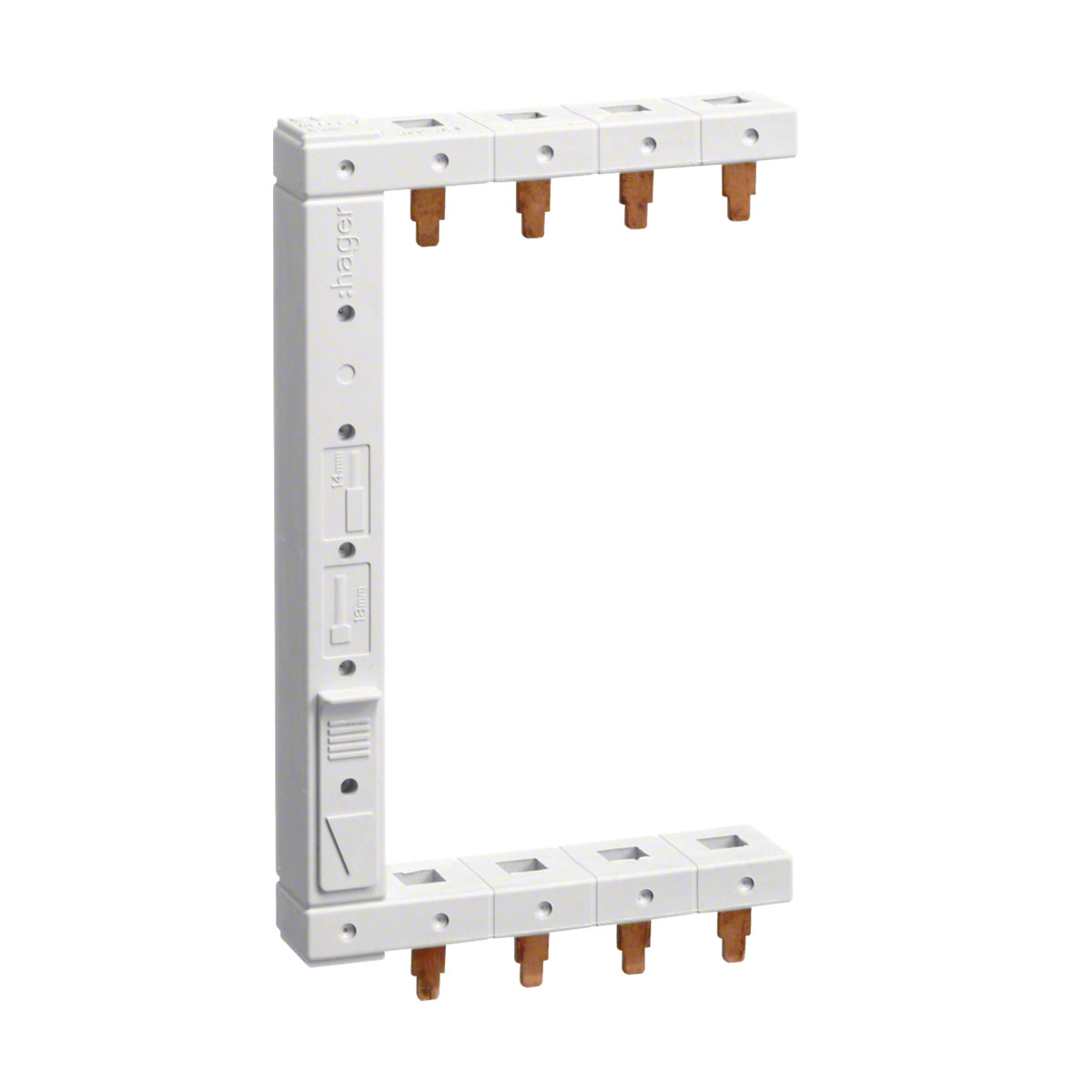

Hager KCF663L Phasenschiene 3-polige +N, 10mm², 2-reihig, links, vertikal
Die Hager KCF663L ist eine vertikale Phasenschiene zur internen Stromverteilung in Elektroverteilungen. Sie verbindet zwei übereinander angeordnete Reihen modularer Installationsgeräte und verteilt die drei Außenleiter sowie den Neutralleiter über eine gemeinsame Sammelschiene. Dadurch entfällt die aufwendige Verdrahtung mit einzelnen Leitungen zwischen den Geräten.
Die vertikale Sammelschiene eignet sich für den Einsatz in Unterverteilungen, Installationsverteilern, Wohngebäuden, gewerblichen Elektroinstallationen sowie Industrieanlagen. Sie wird insbesondere zur Verbindung von Fehlerstromschutzschaltern (FI/RCD) innerhalb mehrerer Verteilerreihen eingesetzt und ermöglicht eine übersichtliche Stromverteilung zwischen zwei Hutschienen.
Mit einem Nennstrom von 63A, einem Leiterquerschnitt von 10mm² und einer vertikalen Bauform unterstützt die Phasenschiene einen sauberen und professionellen Verteileraufbau. Der reduzierte Verdrahtungsaufwand trägt zu einer kürzeren Montagezeit, einer höheren Übersichtlichkeit und einer geringeren Fehlergefahr bei.
Vorteile auf einen Blick
- Vertikale Stromverteilung zwischen zwei Verteilerreihen
- Reduzierter Verdrahtungsaufwand gegenüber Einzelverdrahtung
- Sauberer und übersichtlicher Verteileraufbau
- Platzsparende Installation & Schnellere Montage
- Geringere Fehlergefahr bei der Verdrahtung
- Für dreiphasige Installationen inklusive Neutralleiter
- Weniger Einzeladern erforderlich
Anwendungsbereich
Die Phasenschiene ist für Unterverteilungen, Installationsverteiler, Wohngebäude, gewerbliche Elektroinstallationen und Industrieanlagen geeignet. Sie dient insbesondere zur Verbindung mehrerer FI-Schutzschalter beziehungsweise RCDs innerhalb von Installationsverteilungen und ermöglicht die vertikale Stromverteilung zwischen zwei übereinanderliegenden Hutschienen.
Kompatibilität
Die Hager KCF663L ist für Hager-Systeme mit entsprechender Geräteanordnung geeignet. Sie wird insbesondere zur Verbindung von Fehlerstromschutzschaltern (FI/RCD) innerhalb von Installationsverteilungen verwendet. Die Kompatibilität mit Geräten anderer Hersteller sollte im Einzelfall geprüft werden.
Technische Daten kompakt
| Produktart: |
Vertikale Phasenschiene / Sammelschiene |
| Ausführung: |
3-polig, 2-reihig |
| Polzahl: |
4 (3P+N) |
| Nennstrom: |
63 A |
| Leiterquerschnitt: |
10 mm² |
| Anschlussquerschnitt: |
10 mm² starrer Leiter |
| Stoßspannungsfestigkeit: |
4 kV |
| Länge: |
146 mm |
| Montage / Montageposition: |
Vertikal / Links |
| Anschlussart: |
Stiftanschluss |
| Leiterkennzeichnung: |
L1 (braun), L2 (braun), L3 (braun), N (blau) |
| VPE: |
1 Stück |
| Hersteller: |
Hager |
Normen und Konformität
| RoHS: |
Konform |
| REACh: |
SVHC-frei |
| Herstellerkonformität: |
Vorhanden |
Lieferumfang
- 1 × Hager KCF663L Phasenschiene
