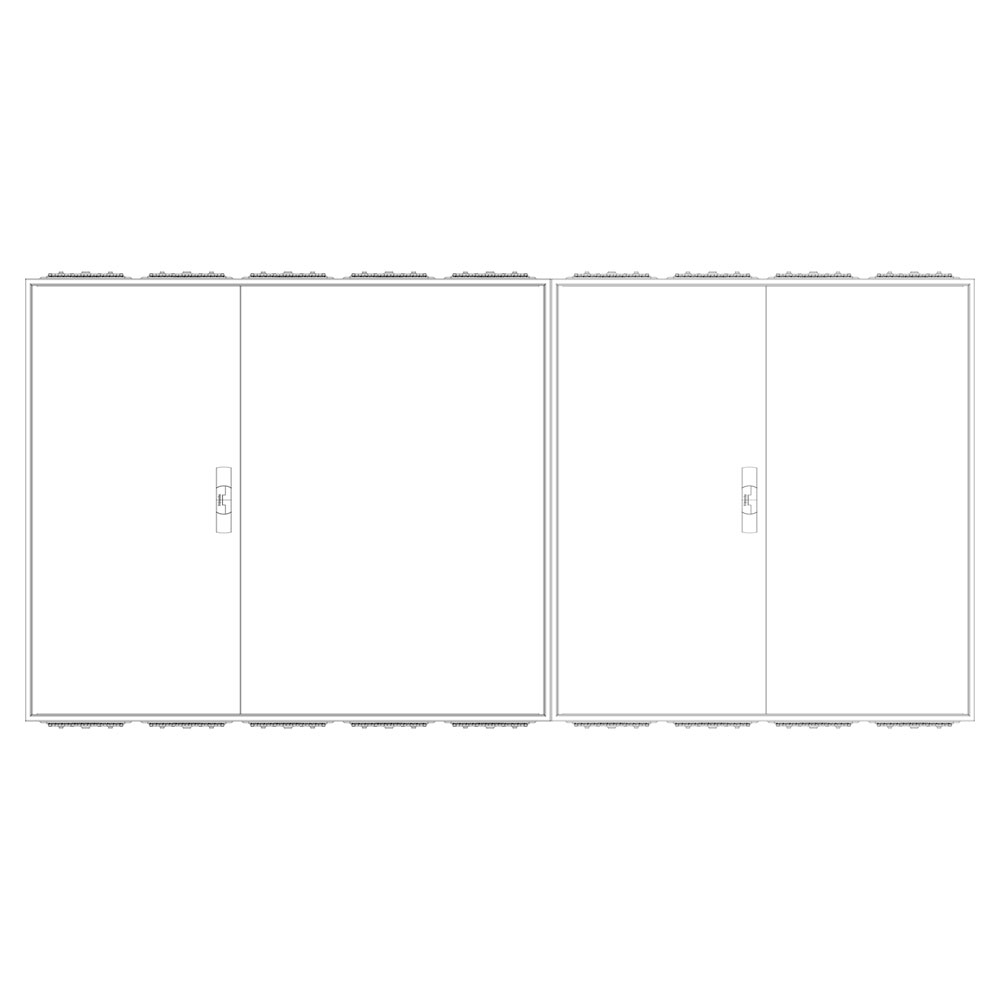

F-TRONIC Zählerschrank 3.HZ 8 Zählerplätze, Verteilerfeld, APZ, Höhe 1100 mm
Der F-Tronic Zählerschrank 3.HZ 8 Zähler, Verteiler, APZ ist die perfekte Wahl für Mehrfamilienhäuser mit bis zu acht Wohneinheiten. Mit einer kompakten Bauhöhe von nur 1100 mm bietet er eine platzsparende Alternative zu größeren Modellen und eignet sich ideal für Räume mit begrenztem Platzangebot.
Das 5-reihige Verteilerfeld sowie der integrierte APZ-Bereich ermöglichen eine moderne, effiziente Energieverteilung. Der Zählerschrank erfüllt sämtliche Anforderungen an eine zukunftssichere Elektroinstallation, optimal für Neubauten und Renovierungsprojekte.
Dank seiner kompakten Bauweise, hohen Zuverlässigkeit und vielseitigen Einsatzmöglichkeiten gewährleistet der F-Tronic Zählerschrank eine sichere und optimale Energieverteilung in Mehrfamilienhäusern.
Darin eingebaut
- 8 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1x Verteilerfeld 5-reihig inkl. N/PE-Schiene
- 1x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²
- 5x Sammelschienenklemmen bis 16mm²
Zusätzlich im Lieferumfang enthalten
- Sammelschienenisolierung
- Abdeckstreifen
Merkmale
| Höhe: |
1100 mm |
| Breite: |
2350 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
8 |
| Anzahl Verteilerreihen: |
5 |
| APZ-Platz: |
Ja |
| Hersteller: |
F-Tronic |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP31 / IP43 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahtete Zählerfelder |
| Zähleraufnahme: |
3.HZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
