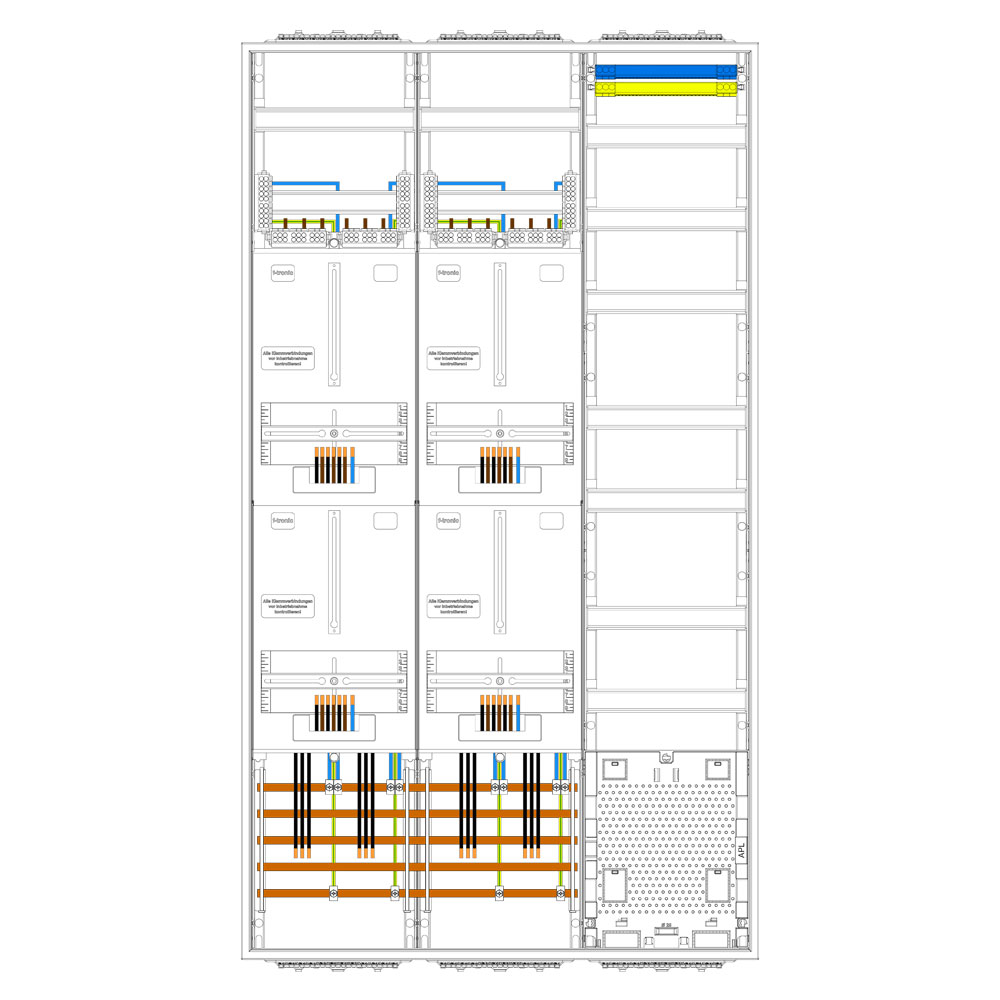

F-TRONIC Zählerschrank 3.HZ 4 Zählerplätze, Verteilerfeld, APZ, Höhe 1400mm
Der 3.HZ Zählerschrank von f-tronic bietet 4 normgerechte Zählerplätze und ist damit ideal geeignet für den Einsatz in Wohnanlagen mit bis zu 4 Wohneinheiten. Die strukturierte Anordnung ermöglicht eine saubere und sichere Energieverteilung gemäß den aktuellen technischen Anschlussbedingungen, optimal für Neubauten oder Sanierungen.
Ausgestattet mit einem 7-reihigen Verteilerfeld, bietet der Schrank ausreichend Platz für Installationsgeräte wie LS-Schalter, Reihenklemmen oder Steuertechnik. Der integrierte APZ-Platz (Anschlusspunkt Zählerplatz) erfüllt die Anforderungen für den Einsatz moderner Smart-Meter-Systeme gemäß FNN-Richtlinien und macht die Anlage zukunftssicher.
Mit einer platzsparenden Breite eignet sich der Zählerschrank perfekt für schmale Technikräume oder beengte Einbausituationen. Gefertigt nach höchsten Qualitätsstandards in Deutschland steht dieses Modell für Langlebigkeit, Sicherheit und präzise Verarbeitung.
Darin eingebaut
- 4 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene
- 1x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²
- 5x Sammelschienenklemmen bis 16mm²
Zusätzlich im Lieferumfang enthalten
- Sammelschienenisolierung
- Abdeckstreifen
Merkmale
| Höhe: |
1400 mm |
| Breite: |
1050 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
4 |
| Anzahl Verteilerreihen: |
7 |
| APZ-Platz: |
Ja |
| Empfohlener Zukauf: |
Rangierkanal |
| Hersteller: |
F-Tronic |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP31 / IP43 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahtete Zählerfelder |
| Zähleraufnahme: |
3.HZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
