F-TRONIC Zählerschrank 3.HZ 3 Zählerplätze, 1 Leerplatz, Verteiler, APZ, Höhe 1400mm
Ausgelegt für bis zu vier Wohneinheiten, kombiniert dieser f-tronic Zählerschrank drei vormontierte Zählerplätze mit einem Leerplatz zur einfachen Erweiterung, ideal für moderne Neubauten oder Sanierungsprojekte. Dank seiner flexiblen Konfiguration eignet sich der Schrank besonders für Anlagen mit zusätzlichem Energiebedarf, etwa durch eine Wärmepumpe, Wallbox oder Photovoltaik-Anlage.
Das großzügige 7-reihige Verteilerfeld bietet Platz für Schutzgeräte, Steuerungen oder Kommunikationskomponenten. Über den integrierten APZ-Platz (Anschlusspunkt Zählerplatz) lässt sich der Schrank problemlos mit intelligenten Messsystemen aufrüsten, ein wichtiger Aspekt für zukunftsfähige Energiekonzepte mit Smart-Meter-Anbindung.
Mit 1400mm Bauhöhe und durch die kompakte, robuste Bauweise ist der Energieverteiler auch für beengte Technikräume bestens geeignet. Hergestellt nach höchsten Standards in Deutschland steht dieses Modell für Zuverlässigkeit, Langlebigkeit und Qualität – Made in Germany.

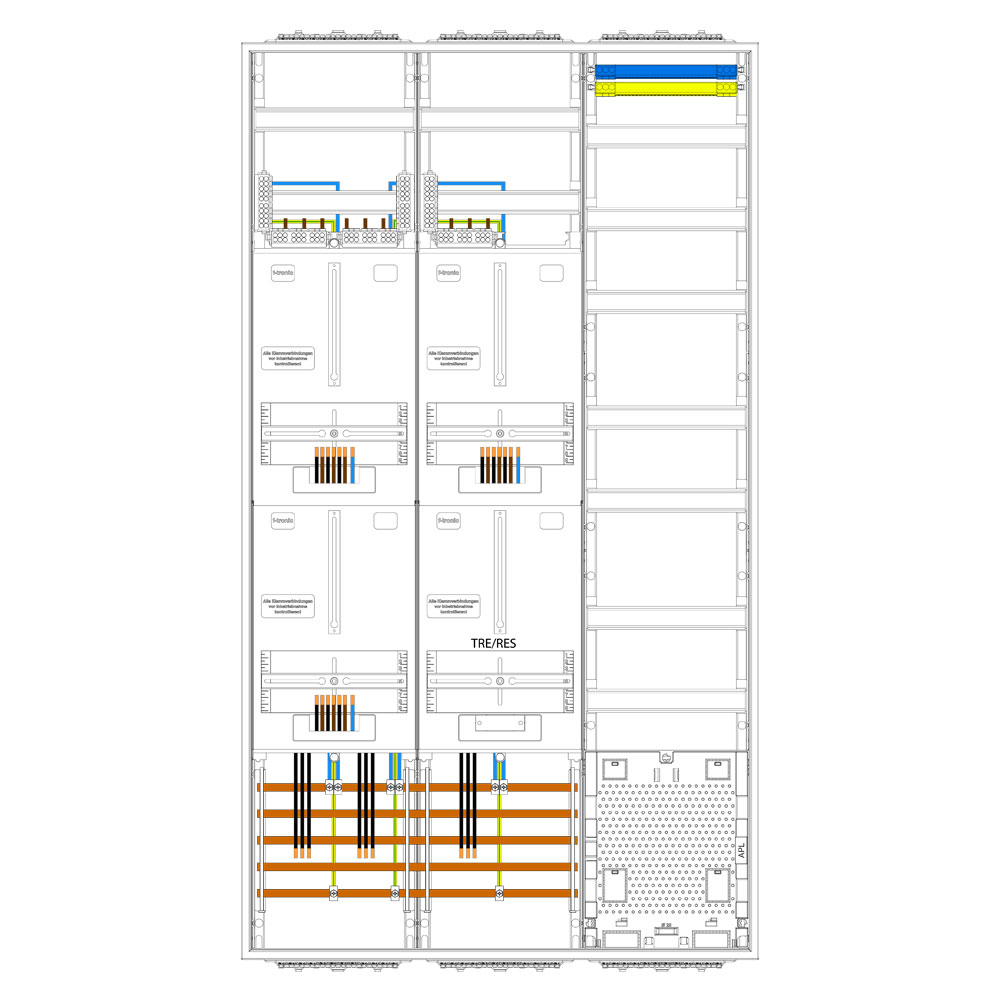

Darin eingebaut
- 3 Stück 3.HZ-Zählerplatz montiert gem. VDE-AR-N 4100
- 1 Stück 3.HZ-Reserveplatz (Leerplatz)
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 7-reihig inkl. N/PE-Schiene
- 1x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²
- 5x Sammelschienenklemmen bis 16mm²
Zusätzlich im Lieferumfang enthalten
- Sammelschienenisolierung
- Abdeckstreifen
Merkmale
| Höhe: |
1400 mm |
| Breite: |
800 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
3 |
| Anzahl Leerplatz: |
1 |
| Anzahl Verteilerreihen: |
7 |
| APZ-Platz: |
Ja |
| Hersteller: |
F-Tronic |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP31/43 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahtete Zählerfelder |
| Zähleraufnahme: |
3.HZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
