F-Tronic Zählerschrank 2 Zählerplätze | 3.HZ | Verteiler + APZ
Der F-Tronic Zählerschrank mit zwei Zählerplätzen, integriertem Verteilerfeld und APZ-Platz ist eine kompakte und effiziente Lösung für Wohnanlagen und mehr Parteien Haushalte. Durch die vorverdrahteten Zählerplätze lässt sich der Schrank schnell und unkompliziert installieren, wodurch Montageaufwand erheblich reduziert wird.
Dank des 5-reihigen Verteilerfelds findet sich ausreichend Platz für klassische Automatisierungskomponenten wie Leitungsschutz- und FI-Schalter, Hauptlasttrennschalter sowie Sicherungen. Der APZ-Bereich (Abschlusspunkt Zählerplatz) ermöglicht die Integration von Smart-Meter-Systemen oder anderen Erweiterungstechnologien.
Gefertigt aus pulverbeschichtetem Stahlblech, vereint der Schrank Robustheit mit normgerechter Sicherheit. Perfekt geeignet für Wohn- und Gewerbebereiche, stellt dieser Schrank eine effiziente und verlässliche Lösung für elektrische Verteilungsanforderungen dar.

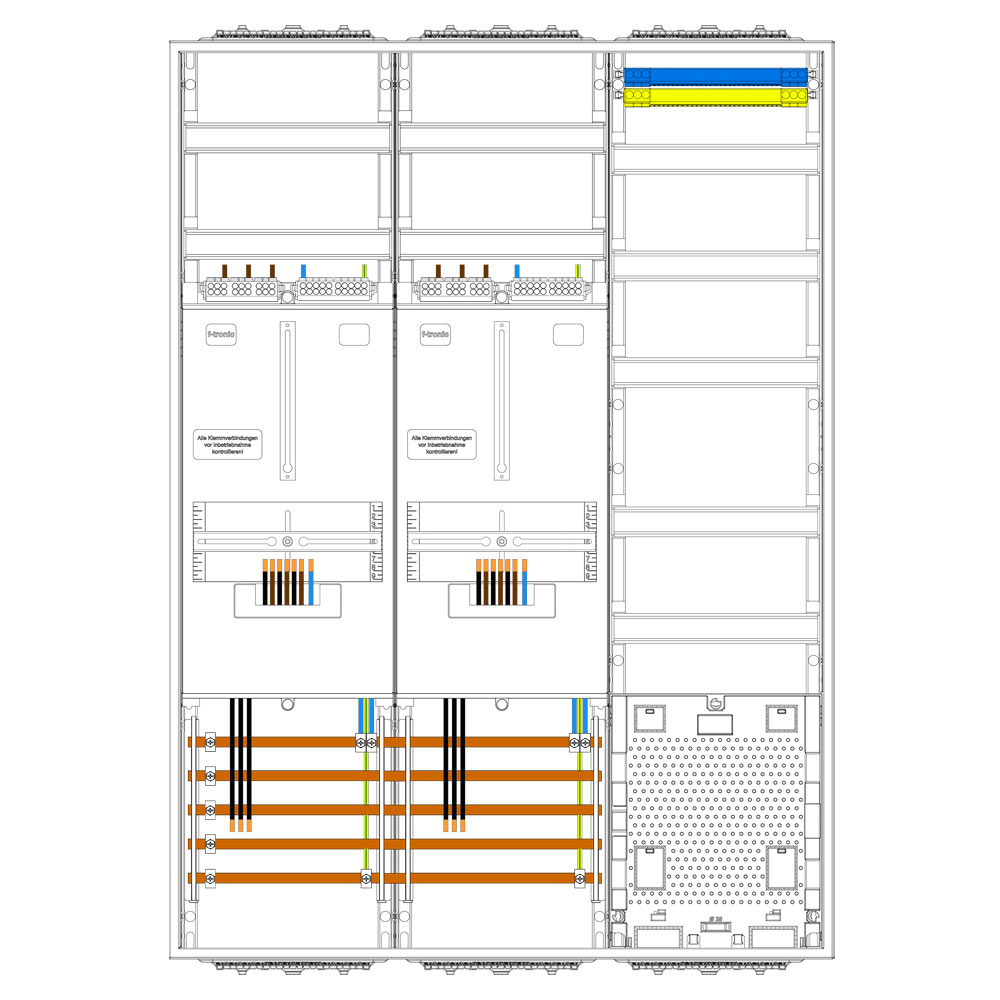

Darin eingebaut
- 2 Stück 3.HZ-Zählerplätze montiert gem. VDE-AR-N 4100
- NAR unten: Sammelschiene 5-pol. (vorbereitet für HSA)
- Zählerfeld: Verdrahtung H07V-K 10 mm²
- AAR oben: Hauptleitungsabzweigklemme 5x25 mm²
- 1 Verteilerfeld 5-reihig inkl. N/PE-Schiene
- 1 x N/N-Steckklemme - Anschlüsse: schraubbar 3x 25 mm², steckbar 14x 4 mm²
- 1 x PE-Steckklemme - Anschlüsse: schraubbar 6x 25 mm², steckbar 28x 4 mm²
- 5 x Sammelschienenklemmen bis 16mm²
Zusätzlich im Lieferumfang enthalten
- Sammelschienenisolierung
- Abdeckstreifen
Merkmale
| Höhe: |
1100 mm |
| Breite: |
800 mm |
| Tiefe: |
210 mm |
| Anzahl Zählerplätze: |
2 |
| Anzahl Verteilerreihen: |
5 |
| APZ-Platz: |
Ja |
| Hersteller: |
F-Tronic |
Technische Daten
| Material: |
Stahlblech pulverbeschichtet |
| Schutzklasse: |
II (2) |
| Schutzart IP: |
IP31 |
| Farbe: |
RAL 9016 (Verkehrsweiß) |
| Netzseitiger Anschlussraum (NAR): |
Sammelschienensystem 5-polig |
| Sammelschienen: |
12 x 5 mm |
| Verdrahtung: |
Vorverdrahteter und vormontierter Komplettschrank |
| Zähleraufnahme: |
3.HZ Befestigung |
- Für alle Bestückungen und Energieversorgungsbereiche
